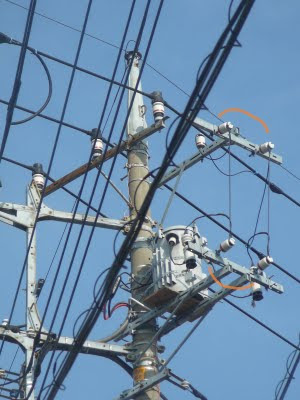

６０１．組み合わせが珍しそうなタイプ

写真の奥に丁度道路があるのですが、変圧器は後ろを向いて取り付けられていて少し珍しく見えたので撮影です。

交差側の高圧線の支持には大きいサイズのＦ型アームが使われているのが見えます。

低圧線も一度引き留められていたりして変わっています。

後は変圧器への引き下げ線が何時もより少し幅を狭くして変圧器へと引き下げ線が引き下げられているのが見えました。

引き下げ線が低圧線などと接触しないようにしているのだと思います。

６００．背中を合わせながら両サイドに変圧器！

ストリートビューでまたもや電柱探し・・・そしてある日こんな感じんの電柱を発見してしまうｗ

「むむっ！これは・・・」 と思いながら東大和市にある団地へとこの電柱を撮影しに自転車で参りました・・・ｗ

だって、変圧器が背中を合わせながら両サイドに取り付けられているんだもの！

こんなタイプないですよなっかなか！ｗ

両サイドに背中を合わせながら変圧器を取り付けているのは

１つが大型のタイプの１００KVAタイプの変圧器なのでその変圧器が大きく場所取りをしてしまっているので、このように両サイドになるようにして変圧器を取り付けているのだと思われます。

にしても・・・

不思議な光景です。ｗ

まぁ１つの変圧器がでかかったおかげで見られたわけですねそういえば１００KVAタイプの変圧器と（多分７０KVA、確認するの忘れた・・・汗）タイプの組み合わせも見ないですね

１００KVA＋１００KVAの重たそうな変圧器を背負っているタイプの電柱はこれまでに１本だけ見かけたことがありましたが・・・ｗ

お隣もまた碍子を使わず不思議な光景です。

十字スペーサーを取り付けている高圧線を支持しながら変圧器を取り付けているタイプの電柱・・・

碍子がないので何だか少し変な感じがします。

クランプ碍子や耐張碍子などをいつものように３：０にして腕金に取り付けていないのは 十字スペーサーによって３本の高圧線は支持されているので３本中、一番上を通る支線によって支持されているんですよね～

十字スペーサーは碍子のようなものが取り付けられているタイプです。

（最上部を通る架空地線を支持しているGWキャップは半円のボルトなしのちょっと前のタイプですね）

最近では全体が銀色のタイプのスペーサーを見かけることが多くなってきています。

おっと！！

まだ周辺を見てみたら団地の中を通る道にももう一本だけありました。

背中を合わせながら両サイドに変圧器・・・

変圧器のKVAの組み合わせは同じですね・・・

うん、珍しい光景だ

５９９．交差させながら高圧線を立ち上げるタイプの電柱

「むむっ！高圧線を交差させながら高圧線を立ち上げているタイプの電柱は見かけないな～」ということで撮影しました。

もうとっくに勢力を伸ばしているD型腕金のおかげでこういうこともできるようになったっていう感じですよね・・・ｗ

水平の腕金を使っている普通のタイプで交差させながら高圧線を立ち上げているタイプ・・・う～ん、ないですねでも個人的にはあまりD型腕金のタイプの電柱はあまり好まなかったりします。

（昔よく自由帳にこういったタイプを描いていた頃があったのだけれども・・・ｗ）

まぁ、以前にも似たようなタイプの電柱で高圧線を交差させながら高圧線の張る方向を変えているタイプの電柱を発見済みでしたねｗ

２４１．高圧線を交差させながら高圧線が張られている方向を変えている電柱！！

５９８．高圧、低圧の支持を共に頑丈そうに補強しているタイプの電柱・・・

（そうです、この電柱は都内東大和市内で撮影です。ｗ）

この先、急カーブなので高圧、低圧も一緒に急カーブに沿って行くため、それらを支持している電柱がいつものタイプと比較してみるとちょっと頑丈そうです。

碍子２連の古いタイプの電柱は普通の直線の道路で見かけるときもあるのですが・・・

こういう急カーブの場所で見られる場合もあります。ｗ

（都内では・・・高圧線の支持が碍子２連のタイプは、やはり多摩郡でよく見ますね、都内江戸川区、葛飾区などの東の辺りでの見られる頻度はやはり偶にです。後は神奈川県、茨城県、千葉県などですねｗ）

しかし、ここでは低圧線も珍しく２連続の低圧ピン碍子によって支持されています。

ここでは珍しくその高圧、低圧の支持が共に２連続なので補強の仕方もかなり頑丈そうです。

＜鎌倉にもありましたね・・・碍子は１連のタイプですが＞

２５０．高圧線の腕金と動力線の腕金が頑丈そうに取り付けられている電柱　その１

５７０．高圧線の腕金と動力線の腕金が頑丈そうに取り付けられている電柱！！　その２

＜２連続の低圧ピン碍子＞

４３２．低圧ピン碍子２連続の電柱！！　その１

５３０．低圧ピン碍子２連続の電柱　その２！

５９７．両端に残るジャンパー線支持用として活躍していたピン碍子付きの電柱！！

新青梅街道沿いを自転車で走っていると・・・

ジャンパー線を支持する部分に複数の碍子がまとめて取り付けられていて不思議そうに見えたので撮影です。（新青梅街道沿いにはもう一本、似たようなタイプを発見済みです。w ）

よく見てみると見慣れない位置に個人的には大好きなピン碍子が両端に残されています。

この位置にあるピン碍子を見て思ったのですが・・・

ちょっと前まではジャンパー線の支持に中実碍子ではなくピン碍子を使っていたと思います。

その頃の電柱をまたイラストに描いてイメージしてみました・・・

恐らくこんな感じだったんだと思います。

そうです、かつてはジャンパー線の支持にピン碍子を使っていた電柱・・・

上記のイラストで描いた通り・・・ 両端のピン碍子がはずせないのは・・・

耐張碍子を支えているストラップがピン碍子のボルトの部分によって支えられているので撤去できずに新たに中実碍子を取り付けて今ではその碍子によってジャンパー線が支持されているのがわかります。

それにしても中実碍子、ピン碍子がこうして並んでいる光景を見るのも珍しいと思います。

ないですね・・・

にしてもその２つの碍子との間はかなり擦れ擦れのようにも見られます。

それで、一番右端にある中実碍子はそのまま腕金に差し込んで取り付けられているのが見えますが、一番左端の方にある中実碍子は既にピン碍子が差し込まれていて満杯状態なので後から新たに来た中実碍子はコの形をしている金具によってそこに差し込んで取り付けられているのが見えます。

自宅で背比べをしてみるとこんな感じ・・・

いやでも買ったピン碍子は、実際に関西電力の電柱の方で使われているピン碍子だったから寸法はちょっと違うんだよね～・・・

＜１本の支持ですが・・・ジャンパー線支持の碍子として現役のピン碍子の写真＞

５３２．１本のジャンパー線支持の碍子にピン碍子！

その他にも・・・実は３本ともピン碍子でジャンパーを支持している現役のタイプは神奈川県の相模原市の辺りでストリートビュー上で最近発見したのですが・・・そこまで撮影にしいけるかな・・・ それ以外には良い感じで残っていた３つのピン碍子・・・

＜３本のジャンパー線支持にピン碍子（廃止済みの写真）＞

１４２．昔はジャンパー線支持のピン碍子？！

これは高圧の引込み線柱の電柱での発見ですね
