１４６６．避雷器を別付けさせた開閉器装柱

これもそう見かけないタイプではないのかと思い、掲載してみた！

←というのが、開閉器装柱で高圧用腕金に避雷器を別付けさせたタイプだ！

東電管内では当たり前のようにあるが、中電管内では、こうして避雷器を高圧用腕金に別付けするよりも、開閉器の上部に直付けする例が多いようだ。

分布については、愛知県内の至るところで、稀に見かけるといった感じだろうか・・・

１４６５．上部開閉器交差！（中電管内の設備にて！）

東電管内ではこうした例はほとんどないから、関東の人間からすると、これはレア構成に見えちゃうんだよなぁ

というのが！







←このように上部を開閉器装柱にさせながら、別の配電線と交差させたものを示す。
どちらとも両引きだとハイテンションになりそうだが・・・w
こちらは下段の交差側については、２：１の引き通しとなっている。

１４６４．宙を浮く引き留めの腕金！

中部電力管内では、稀に！

このように、高圧用腕金を宙に浮かせながら高圧配電線を引き留めるタイプを見かける。

移動中の撮影なので、随分傾いちまった。ｗ
別の日にまた徒歩で撮影に行ってもいいがwそれを行うとすれば、それはまた随分先の話になりそうだ。ｗ

唯、こちらは見た感じ、高圧引き込み用のようだなぁ
ちなみに、その手の引き込み用でこうした例を見たのは、今回が初だった！

なお、高圧引き込み線については、空中配線によって、90°別の角度を向いた区分開閉器へ引き込まれて行っている感じである。

１４６３．ここでしか見たことがない激レア構成を発見！！

こちらは恐らく激レア構成といえようものだ！

だって、右側！

長いサイズの高圧用腕金を使ったもんで！

中実がいしを２つずつ取り付けて引き通しているではないか！
しかも腕金の構成は、まるで、東電管内でいうFアームに似ている！！
おまけに背面には、引き込み用と思わしき開閉器も付いている！
完璧な！ここでしか見ることのできない、激レア構成だ！！w

１４６２．上部２：１、下段３：０でいずれとも両引き！

これもまたレア構成か！？

↑PICNICアプリで編集！
こっちはいい感じに編集できました。

こちらは２回線どちらとも両引き留めとなっているが、それぞれある耐張がいしの配列が上下で違っており、上部が２：１で下段が３：０の配置となっていた！

バランス維持のためのように思えます。

１４６１．別付け！

さぁここからは！日本ガイシさんの帰り際、勝川駅へ向かった途中にタクシーの車内より撮影した、中部電力管内のレアなタイプの掲載と行こう！

ちょっと緊張したが、タクシーの車中からの電柱撮影は初だった。w^^

こちらは

2回線の高圧配電線を張ったもので、どちらとも両引き留めとなったタイプとなるが、上段幹線のみ開閉器がある感じで、その開閉器が別に用意された長いサイズの腕金で支持されているのであった。
なお、高圧耐張がいしを２：１に配置させた両引き留めの場合は、開閉器は高圧用腕金に直付けすることが多いようだが、こちらは使っている開閉器がスケルトンの気中開閉器ではないので、そうはしなかったようだ。

なお、私の電柱撮影については、曇り空が嫌だから、PICNICアプリを使って、青空にするなど色々やってやってみたが・・・w

↑これが一番いい感じだろうか

そういえば

中電管内で見かける開閉器装柱で、別に用意した腕金に開閉器を備えつける場合は、こうした短い、アームタイ不要の専用の腕金を使うことが多いようだ。

こちらは開閉器２台装柱となっているが、正にそのアームタイ不要の短い腕金を使っている。

さぁ、こっちの方もPICNICアプリを使って色々とやってみたぞ！w

さささー！w

この曇り空は別にいいかも・・・
被写体が太陽が出て照らされているからｗ

奥の方では、２回線間に連系用開閉器を挟んだもので！

その連系用開閉器の取り付けに！

それにしても、この張り方はいい感じである。
手前が引き通しで、その右奥は振り分け引き留めでその先は右方向へ向かおうとするこの感じのことだ！w

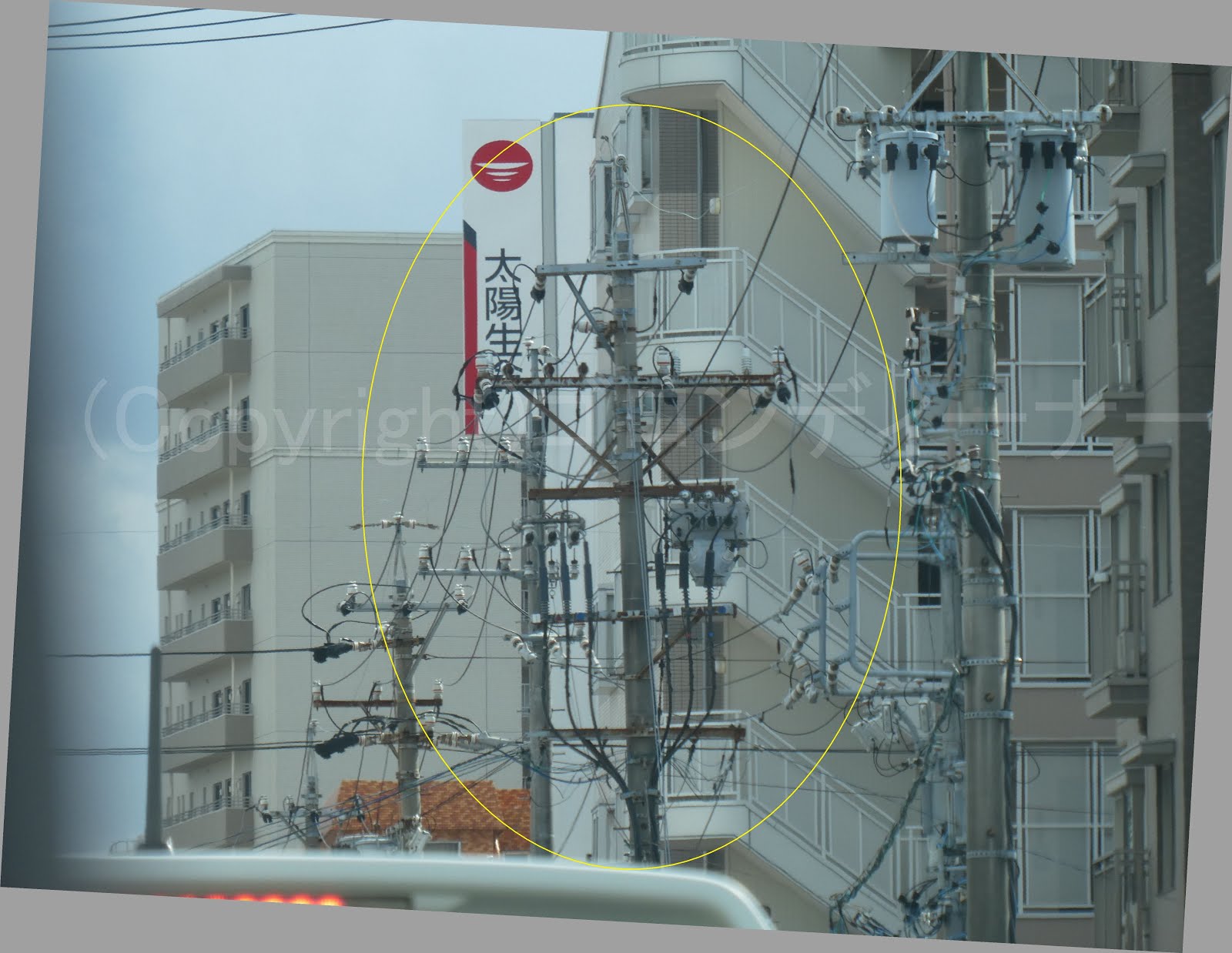

長いサイズの腕金を別付けしたものを発見だ！

ちなみに、お隣の東電管内の場合は、こうした開閉器も引き通しの高圧用腕金に直付けするのが基本だが、中電管内で使われる高圧用腕金は少し短いので、そうすることは極めて少ないようだ。

遠心力で傾きながら撮影ｗ
まぁ私にとっては、電柱巡りは観光のようなものでもあるのよｗ^^

別アングルはこんな感じだ。w

年式については、コン柱や錆の色から、昭和45年前後のような感じがする。

開閉器を別付けさせている腕金は長い。
アームタイは２つもある。


＜おまけ＞

ちなみに、グレーのカバーを使った新種の開閉器装柱については、こんな感じである！

なお、高圧配電線の引き留めに使われる高圧用アームについては、短くなった仕様のパイプアームを使う傾向にあるようである。

一方こちらは

またもや旧式設備となり、本線用と引き込みの分岐用でスケルトン仕様となったスケルトン開閉器が２台付いた開閉器２台装柱となっている。

ちなみに！

幹線の立ち上がりについては


←このような大胆な形状になるようだ。

開閉器については、例え特大サイズのものを使っていたとしても、開閉器の取り付けについては、大きいサイズの腕金に別付けされている。

それにしてもここでは、２つのケーブルヘッドが大きく爪が伸びた手のように見える。ｗ






＜基本形のおまけ＞

こちらは、２つの単相変圧器をハンガー吊りさせたハンガー装柱となった中部電力の配電柱の基本形だ！
