高圧用腕金の種類であるが、上部は離隔腕金で、その下段については、普通サイズの腕金を片端固定（やり出し）で取り付けた構成だった。
中々見かけぬ構成だ。
続いて、そのお隣では
2020年5月17日
１７６７．レアな構成

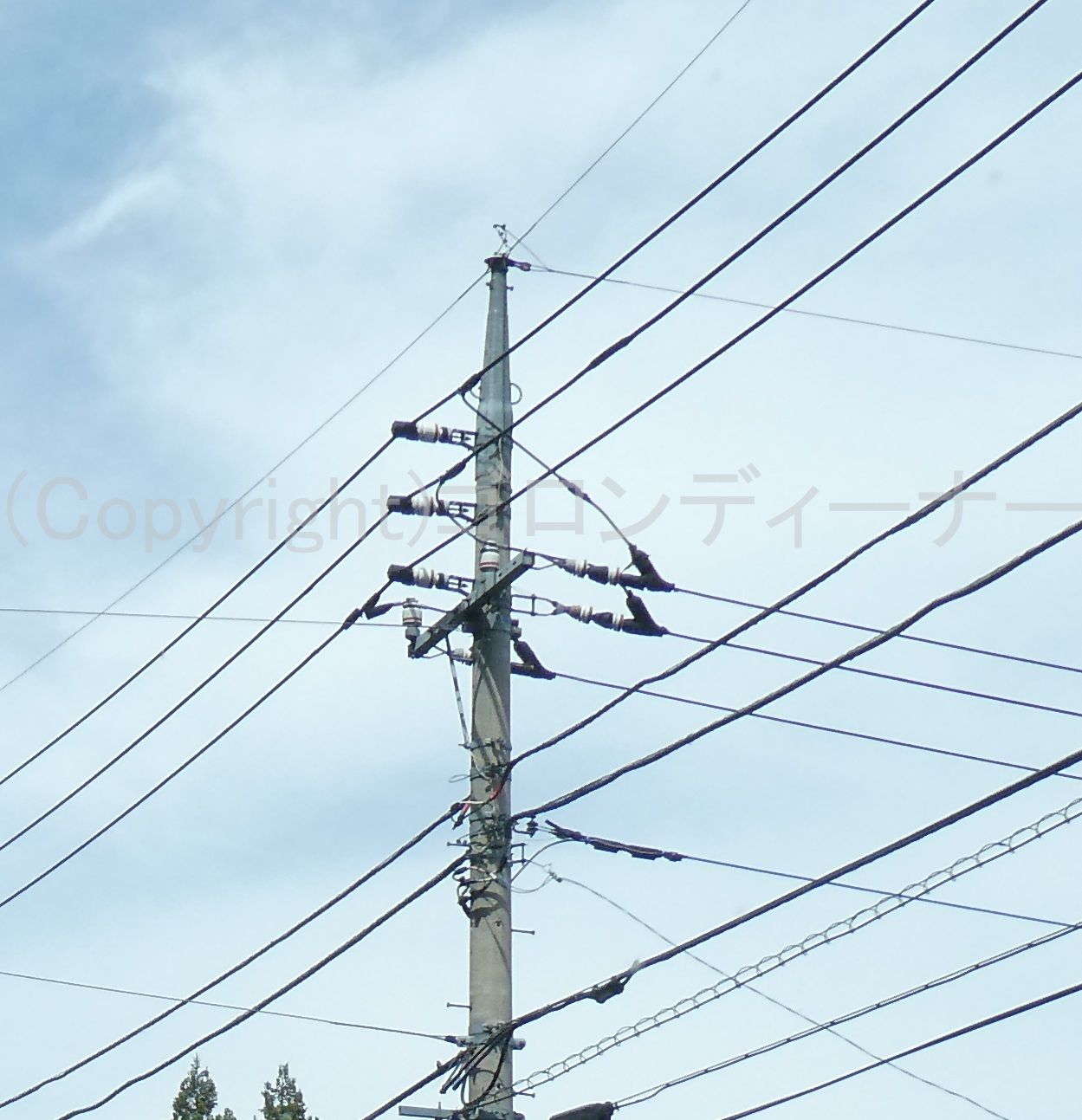

高圧用腕金の種類であるが、上部は離隔腕金で、その下段については、普通サイズの腕金を片端固定（やり出し）で取り付けた構成だった。
１７６６．一斉移設！

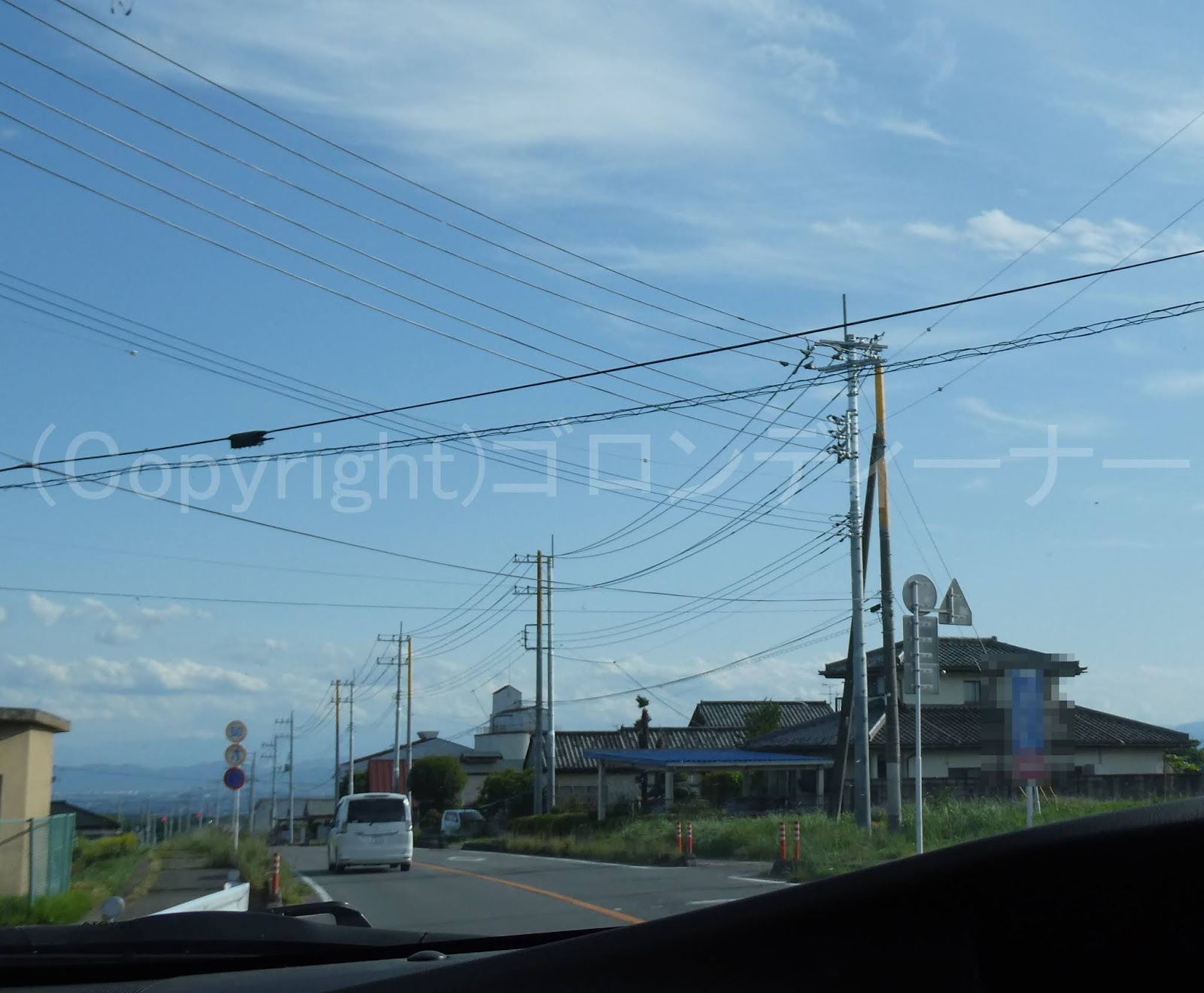

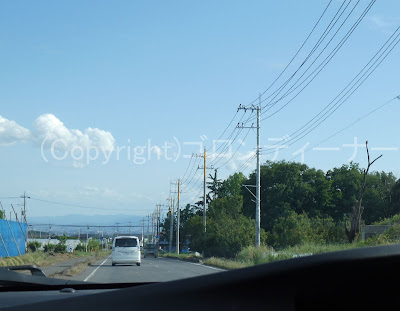

配電柱が一斉移設（更新）される光景も、また珍しいのではないかと思い、撮影！

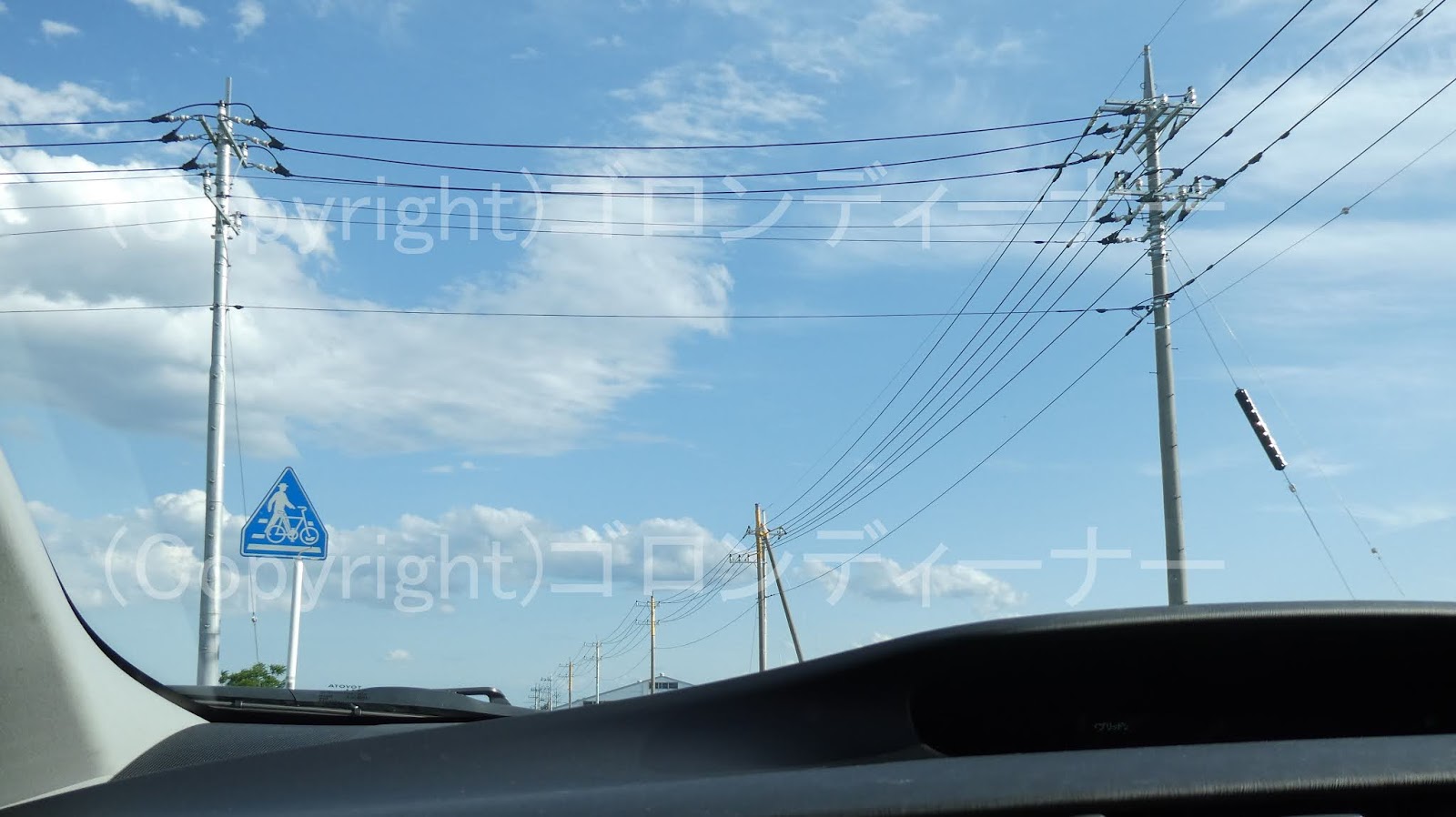

右手前については
鉄筋コンクリート柱時代は支柱があったようだが、更新後についてはそれはなくし、支線で引っ張るようにしたようだ。
なお、移設更新後については、やはりいずれとも、根入れ部分の4分の1を鉄筋コンクリート柱にして、残りの4分の3を鋼管にした新種の支持物となっていた。
2019年の台風災害の際、鉄筋コンクリート柱の被害が多かったため、ここではそれに備えて鋼管柱に更新しているとも言える感じだろうか？
それにしても、配電幹線での単相2線式低圧電灯線(100Vしか使えない線)の新設を見かけるのは、何年ぶりだっただろうか？
(新設というより更新というべきか・・・)
ここでは、低圧電灯線の需要が街灯ぐらいしかないせいか、珍しく単相2線式低圧電灯線の新設が確認できたのだった。
多分これは、普通の家が周囲にあったとすれば、単相3線式に切り替わることだろう。

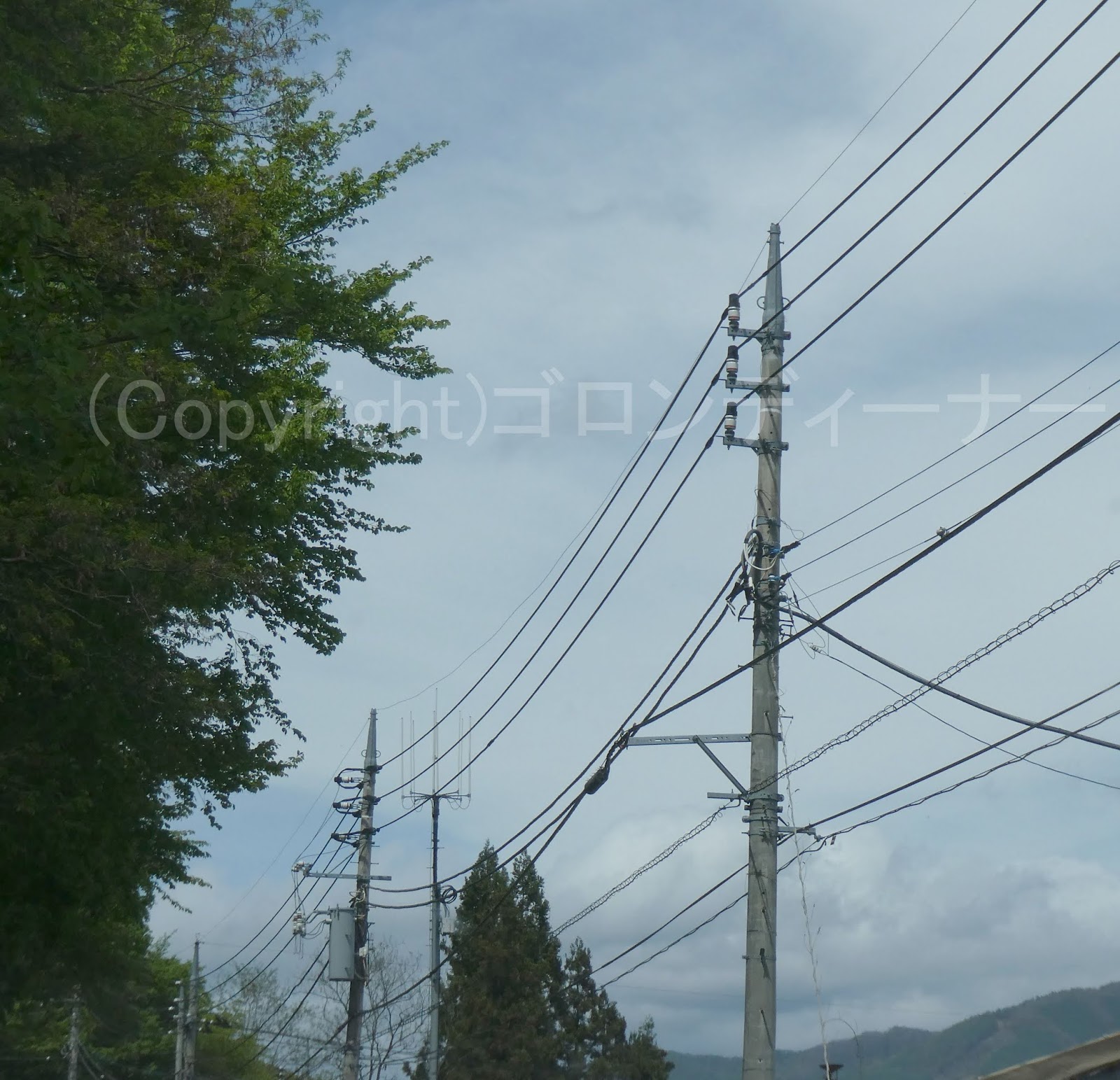

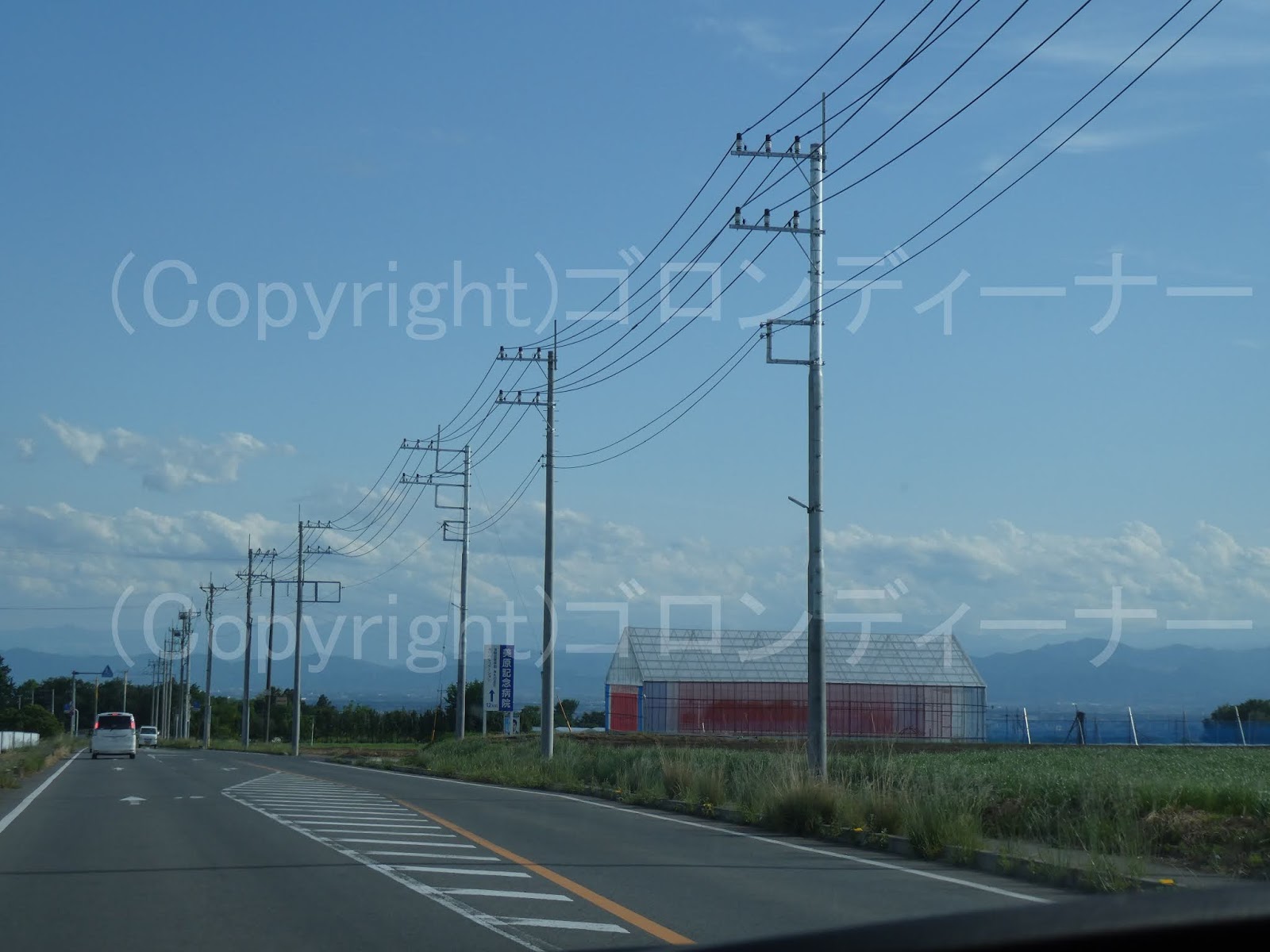

↑ここでは離隔腕金でも、支持物に新手の鋼管柱を使用！
これは・・・

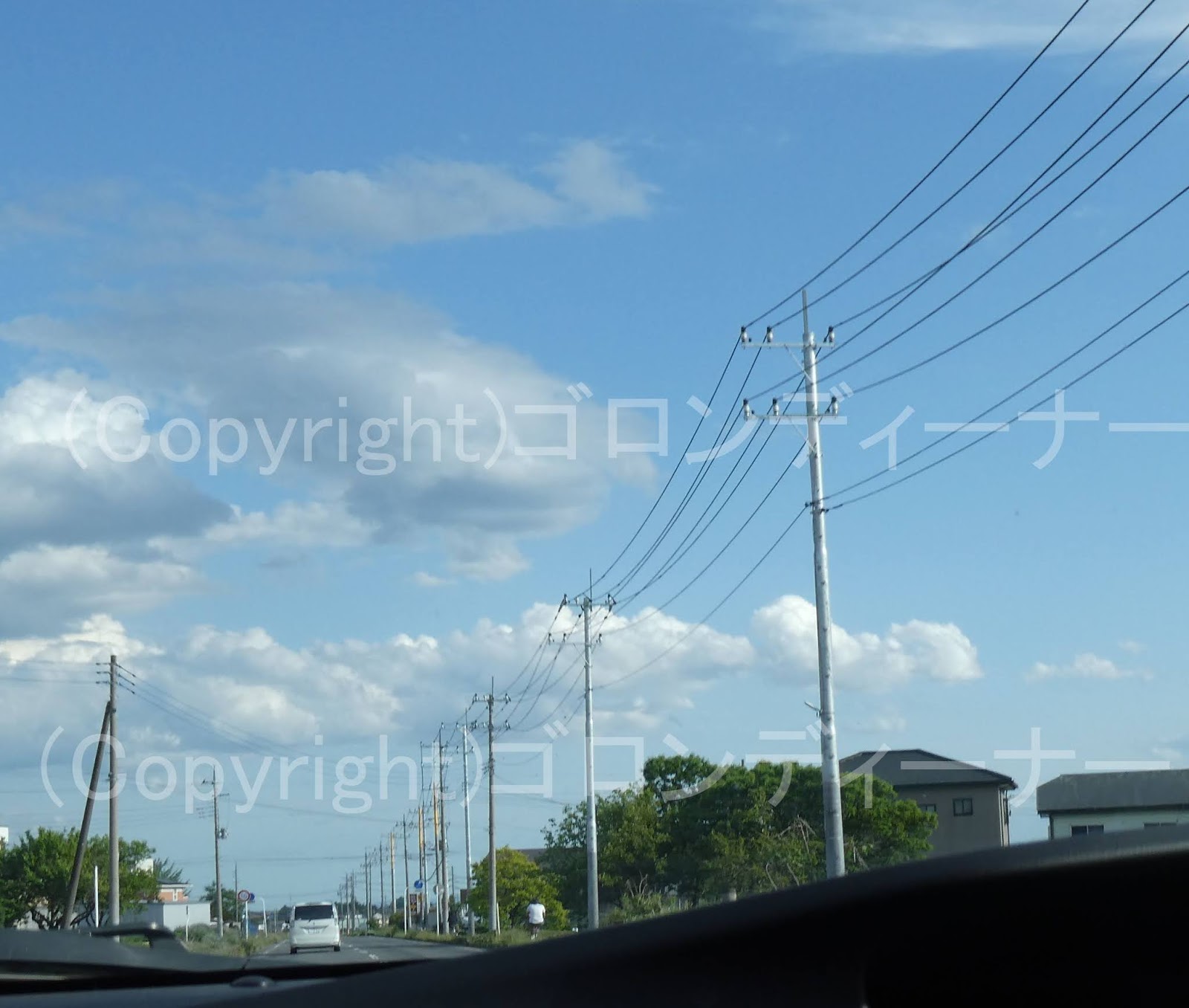

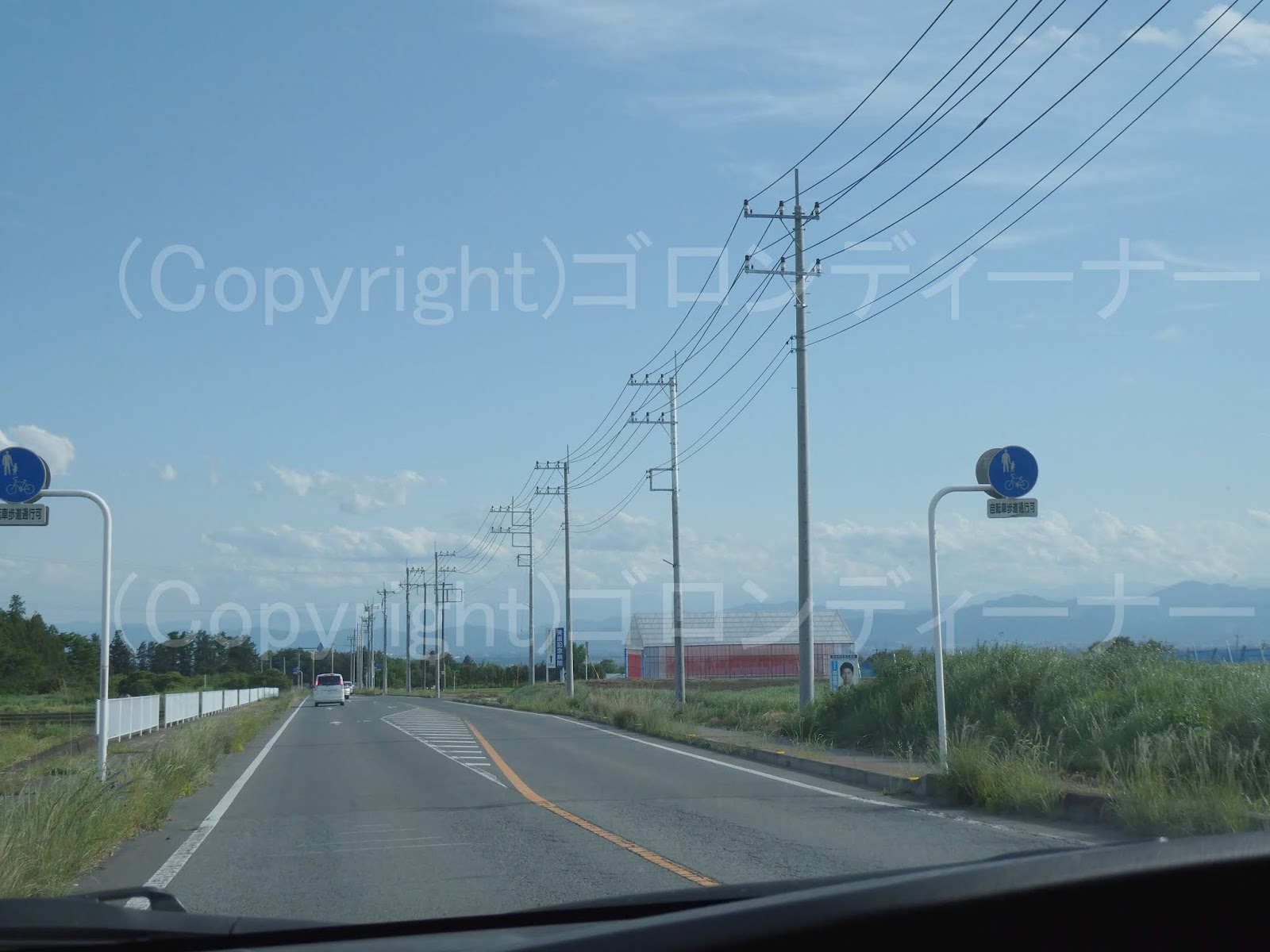

一斉更新のようで、銀ピカが目立っていた。
いや、銀白世界というべきか・・・
そういえば最近では、低圧配電線の間隔も、最近新設（更新後）のものについては、大分狭くなっている。
ぶれた・・・

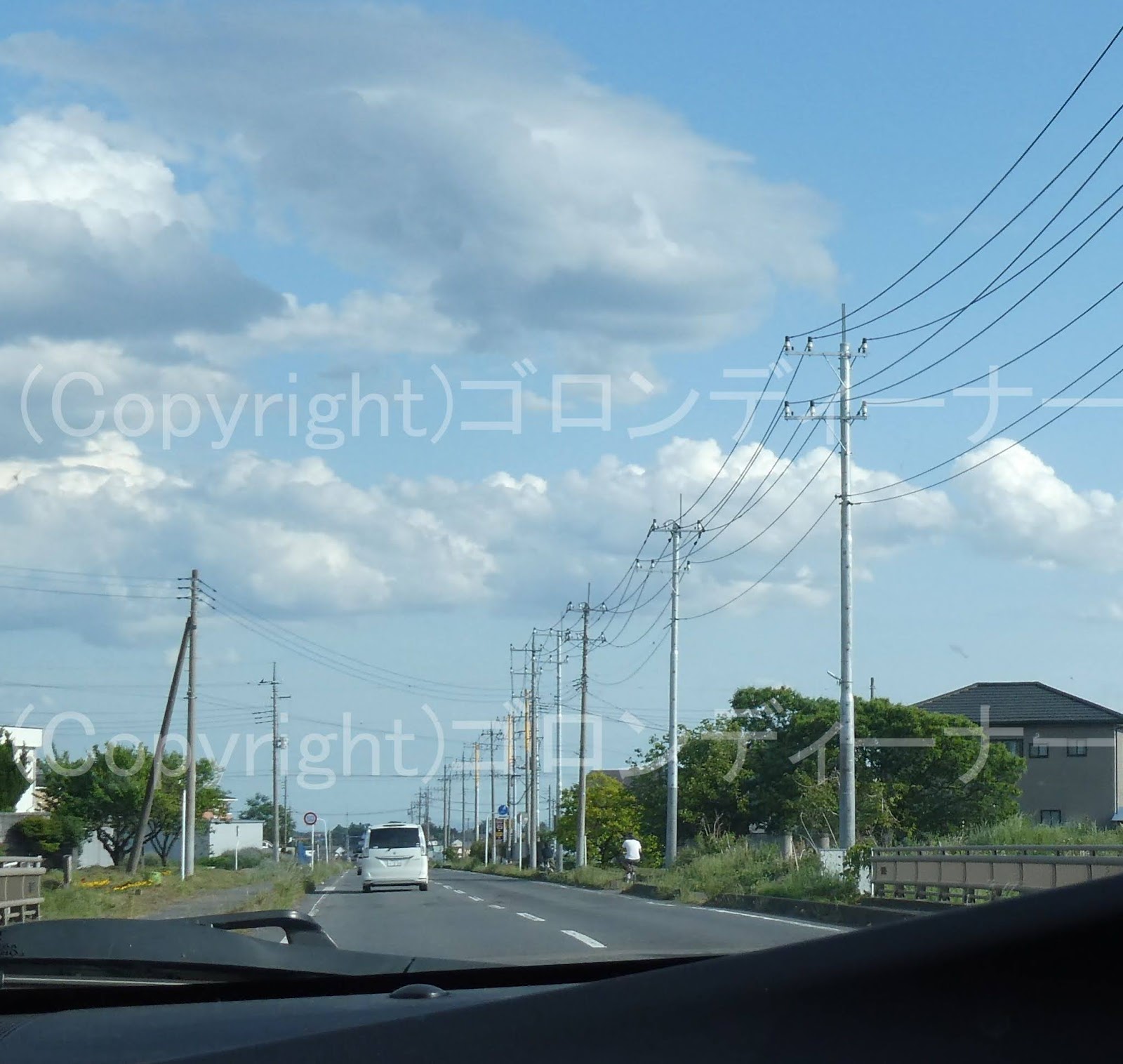

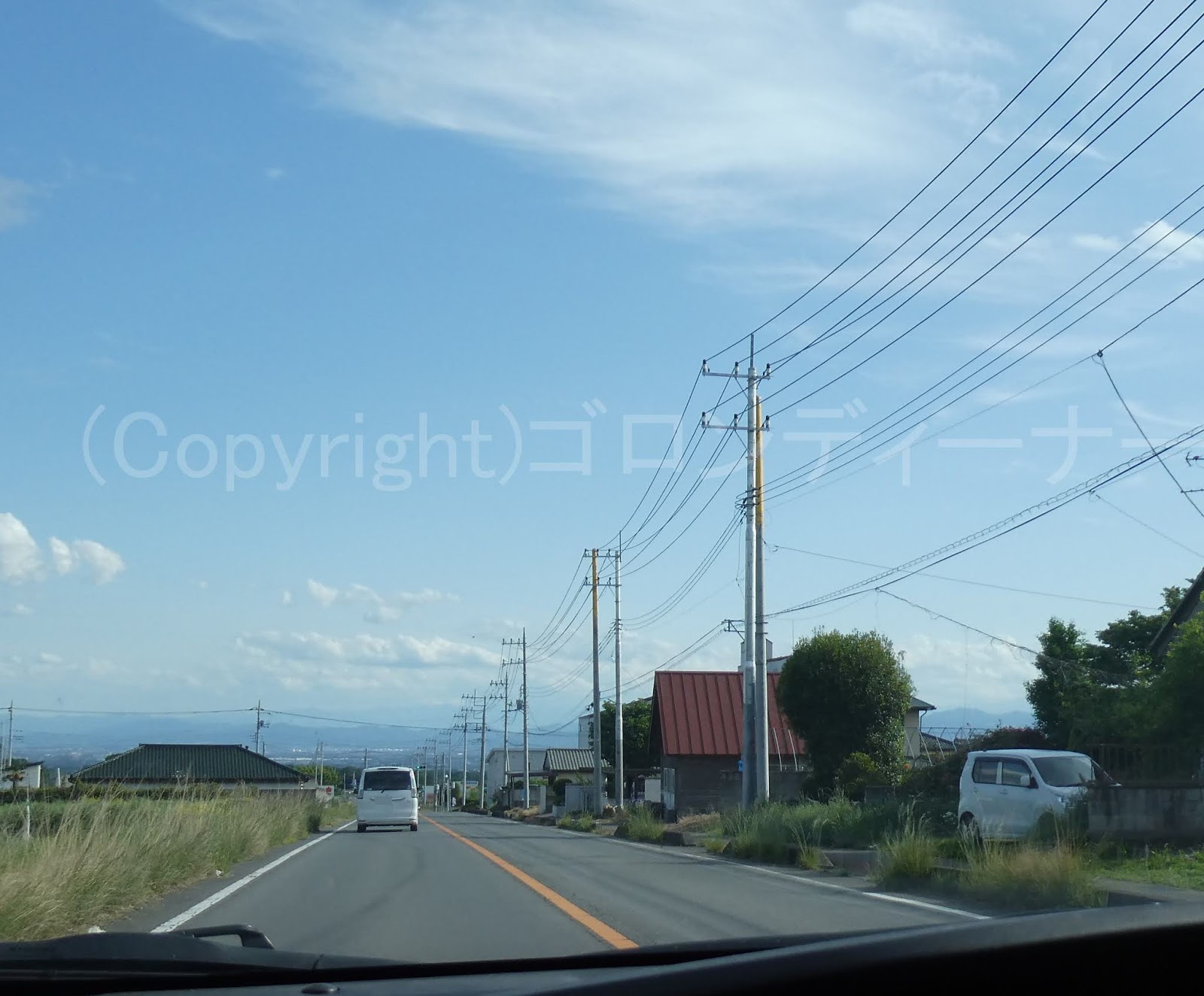

それにしても、ここまでの数の鋼管柱が並んだ光景を見たのは、今回が初だな
↑元々、支柱付きだった箇所を今後は単一の柱にするということは、鋼管柱は従来の鉄筋コンクリート柱よりも丈夫だというような気もするが、どうだろうか？

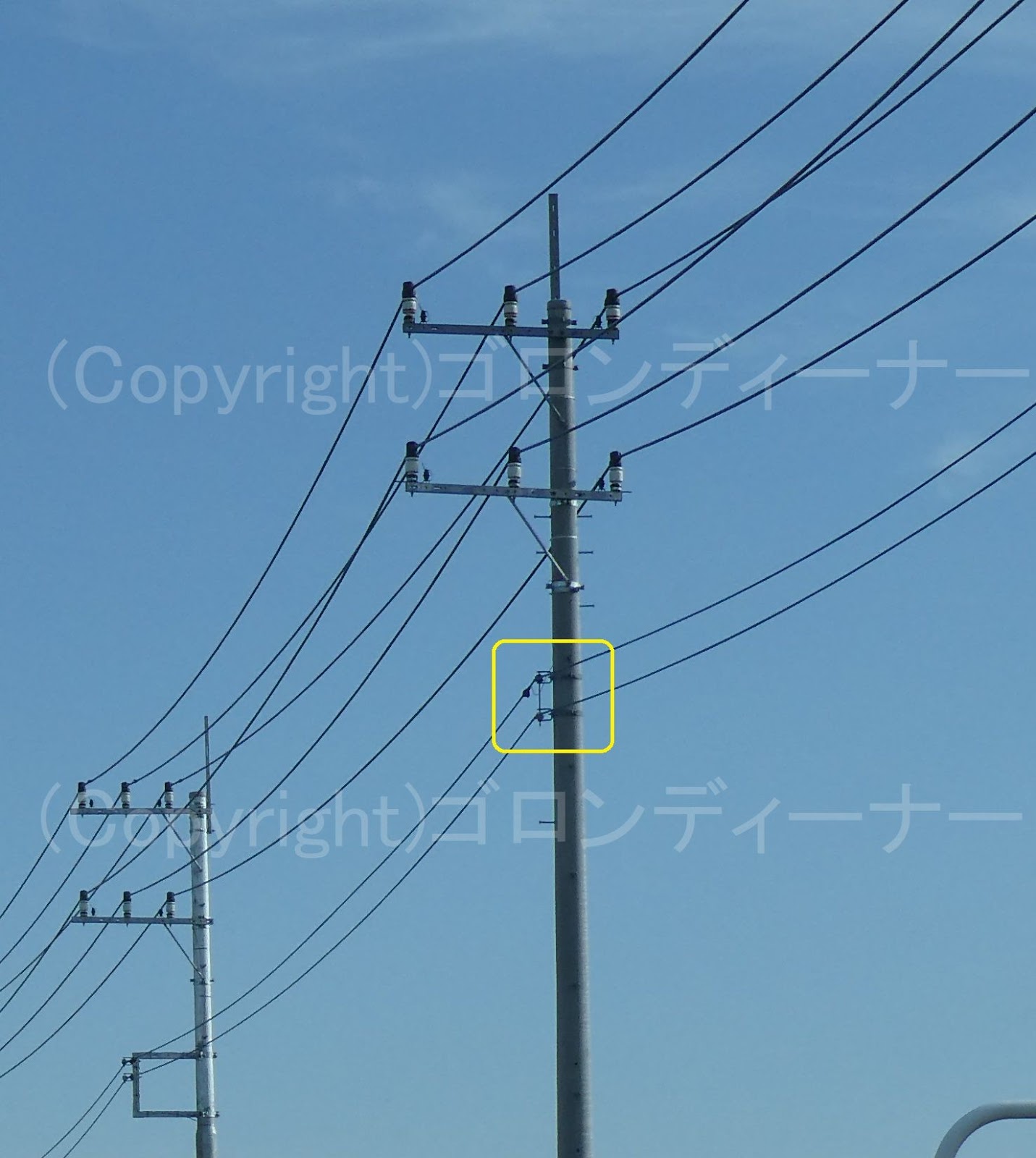

↑完全ピンボケしたが、どうやら鋼管柱でも架空地線キャップを取り付けることがあるようだ。
これについては、近年、低圧本線よりも上部に変圧器を施設するのが基本形となってしまったので、そうしているように見られる。
ここでは単相3線式の低圧電灯線(100Vと200Vの両方の使用が可能)を施設したものを確認したが、その電線どうしの間隔は狭くなっている。
低圧本線よりも上部に変圧器を施設した基本形というのが、丁度こちらになる。↑
↑こちらは上下で電線の太さが違う。
なお、この辺りについてはストリートビューを見ると、どうやら後から2回線化したように見られた。それで太さの違う電線があるのかと思われる。一斉移設は続く！

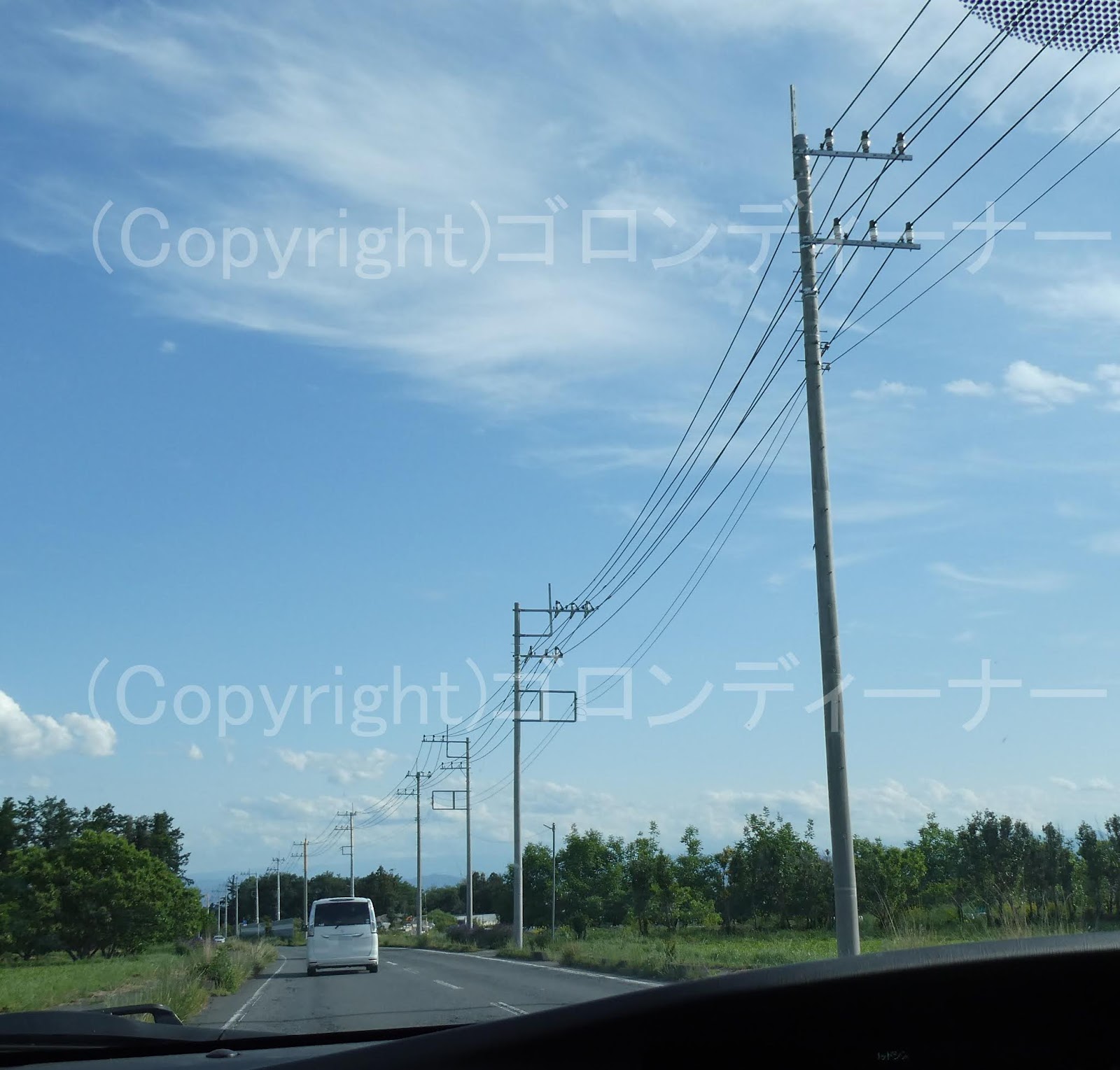

ここでは2回線の高圧を振り分ける。
最近は電柱の頂に取り付けるものとしては、腕金が主流だと思っていたが(一部、アームタイもあり)、一応今でも架空地線キャップの新設（更新）は、あるみたいだった。
１７６５．支柱ごと鋼管に交換
こちらは珍しい。

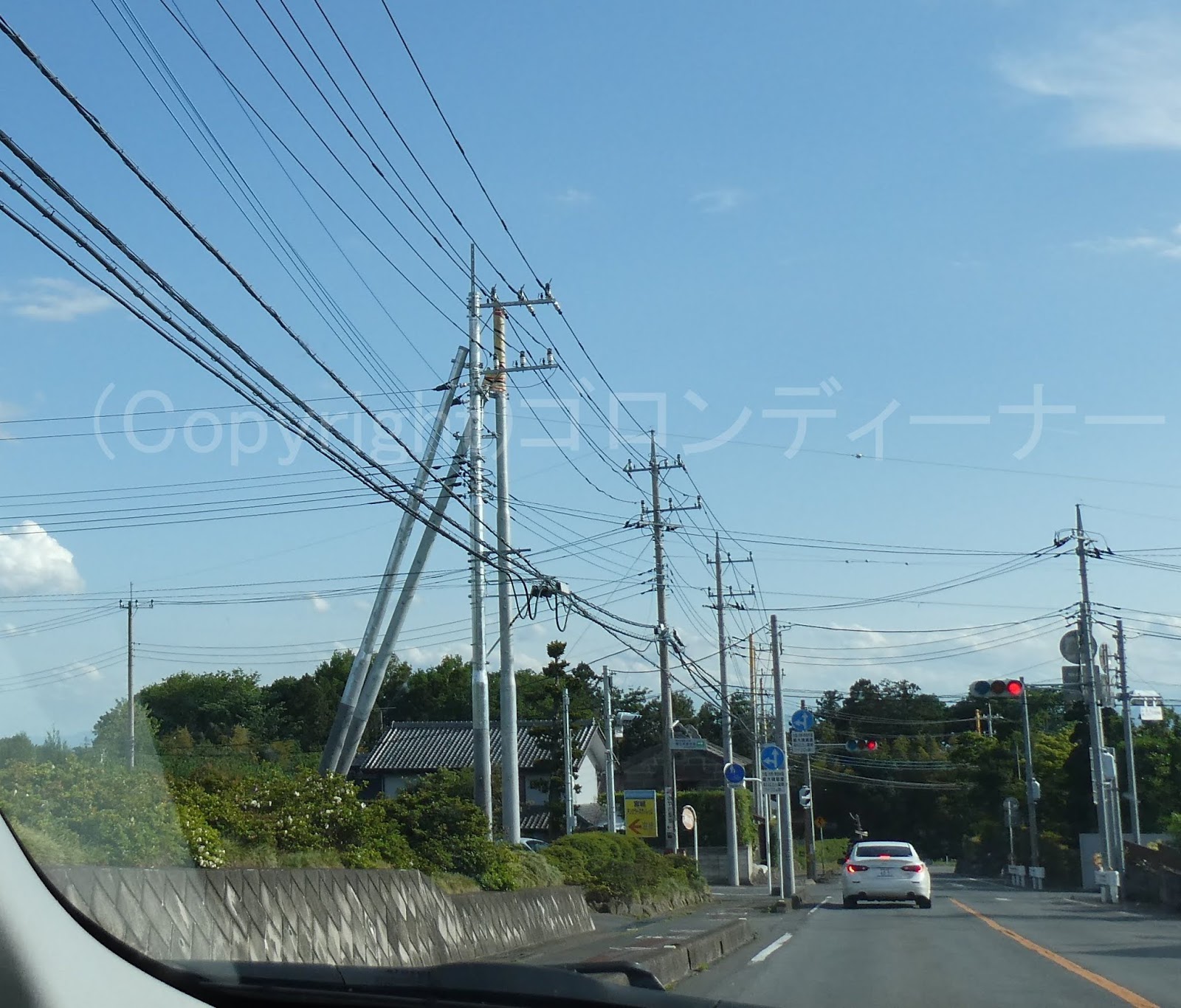

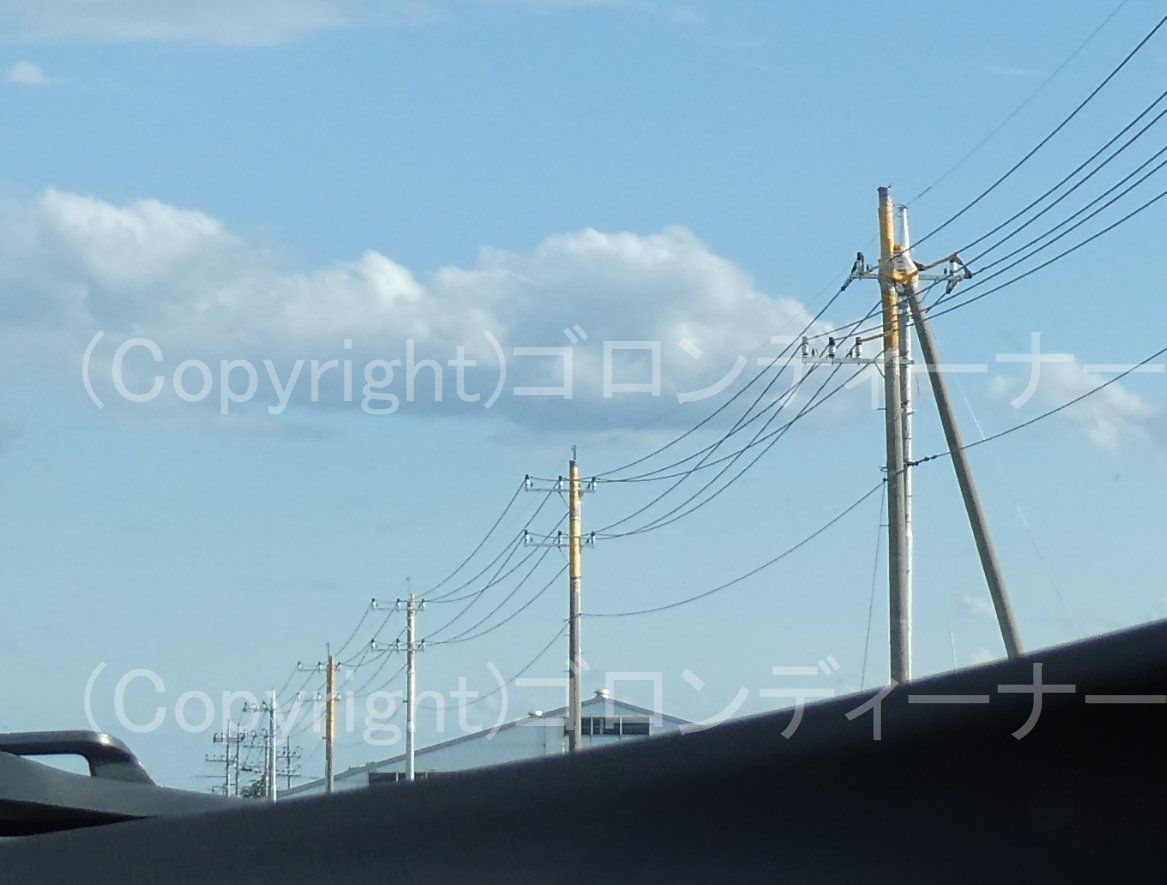

どうやら最近、従来の鉄筋コンクリート柱から鋼管柱に設備更新したようであり、ここでは鋼管ごと交換していたのだった。w

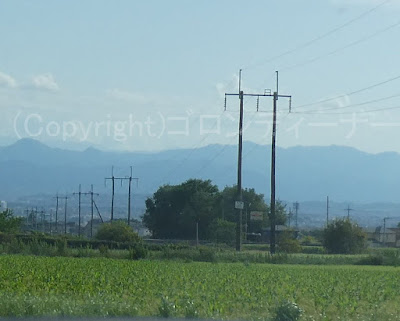

それも柱はダブって2重にある。
恐らくこれは、定位置に戻すために2重の鋼管柱があるのかと思われる。
手前にある真新しい方が定位置に戻される方であろう。
おまけ
こちらは変わった地名である。
これには思わず、「ボボボーボボーボボ」を思い出した。
昔、そんなアニメがテレビ放送してたっけ？懐かしい。
私は、その世代頃の人間です。w
１７６４．あまり見かけぬ構成！
ブれまくりだがｗ
この構成、あまり見かけないぞ！

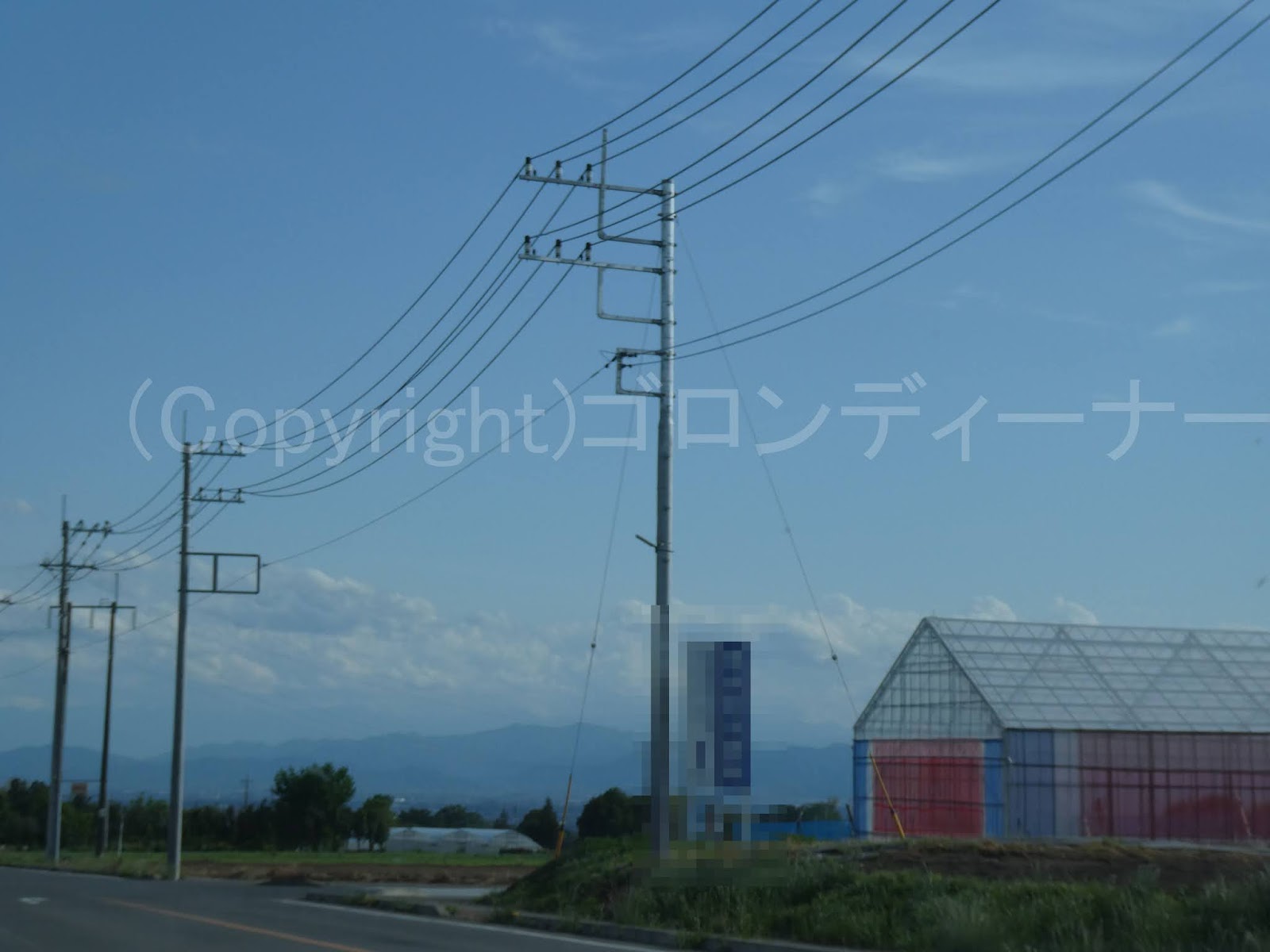

というのは、2回線の高圧用腕金が施設してあって、その中間地点に変圧器への引き下げ線支持の腕金があることだ。
なお、それがあるおかげで、形としては結構いい感じに見える。
１７６３．ここにしかない不均等
むむっ！！ これは！？

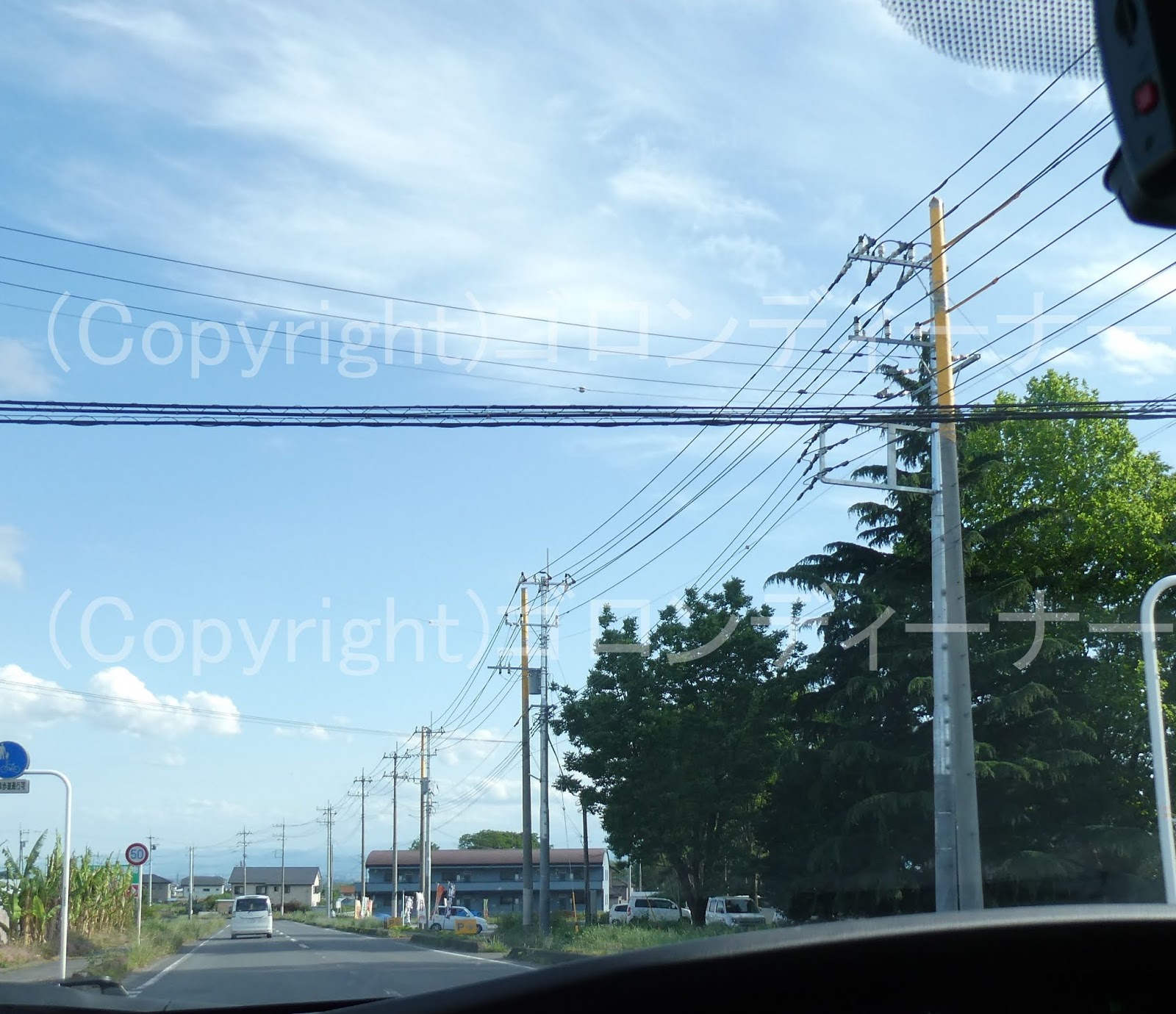

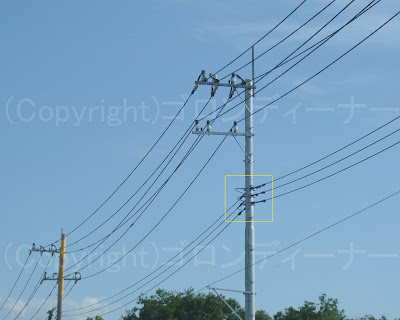

このクランプがいしの配列！恐らくここだけにしかない不均等であろう！
中央のクランプがいしであるが、これが結構、架空地線キャップ側によっており、大幅な不均等配列となっている。

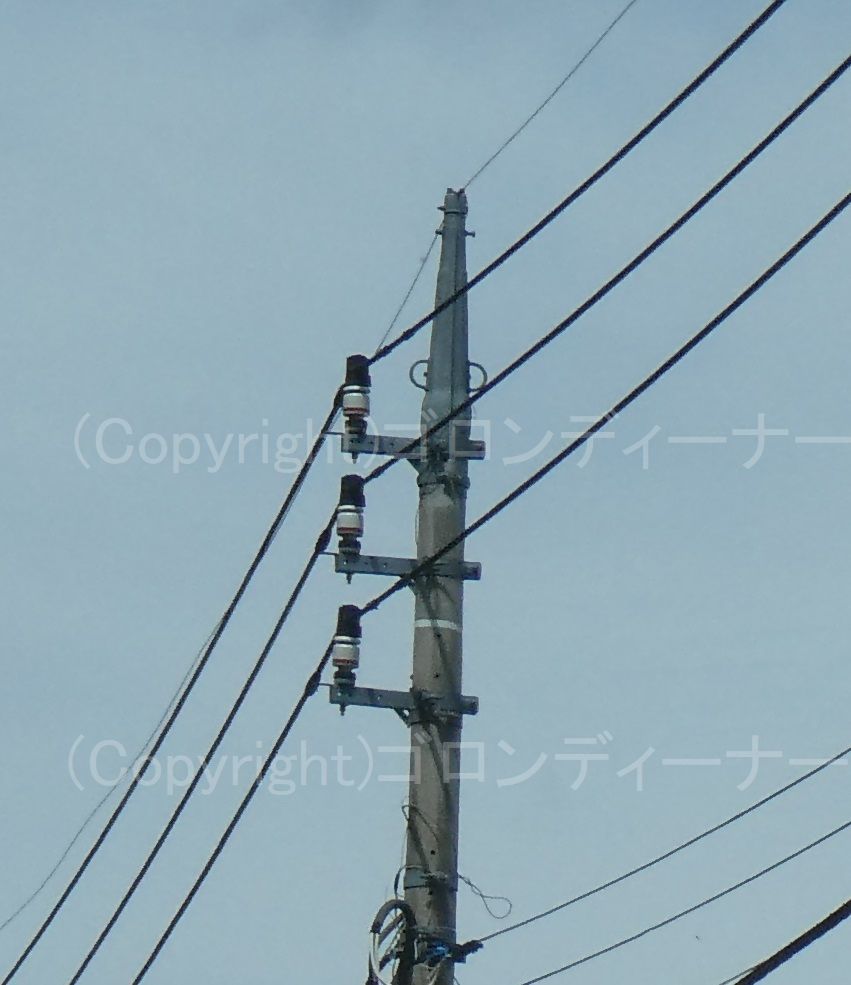

１７６２．群馬に多いDアームを使わない縦型配列！ その２
なお、その中で一部については！

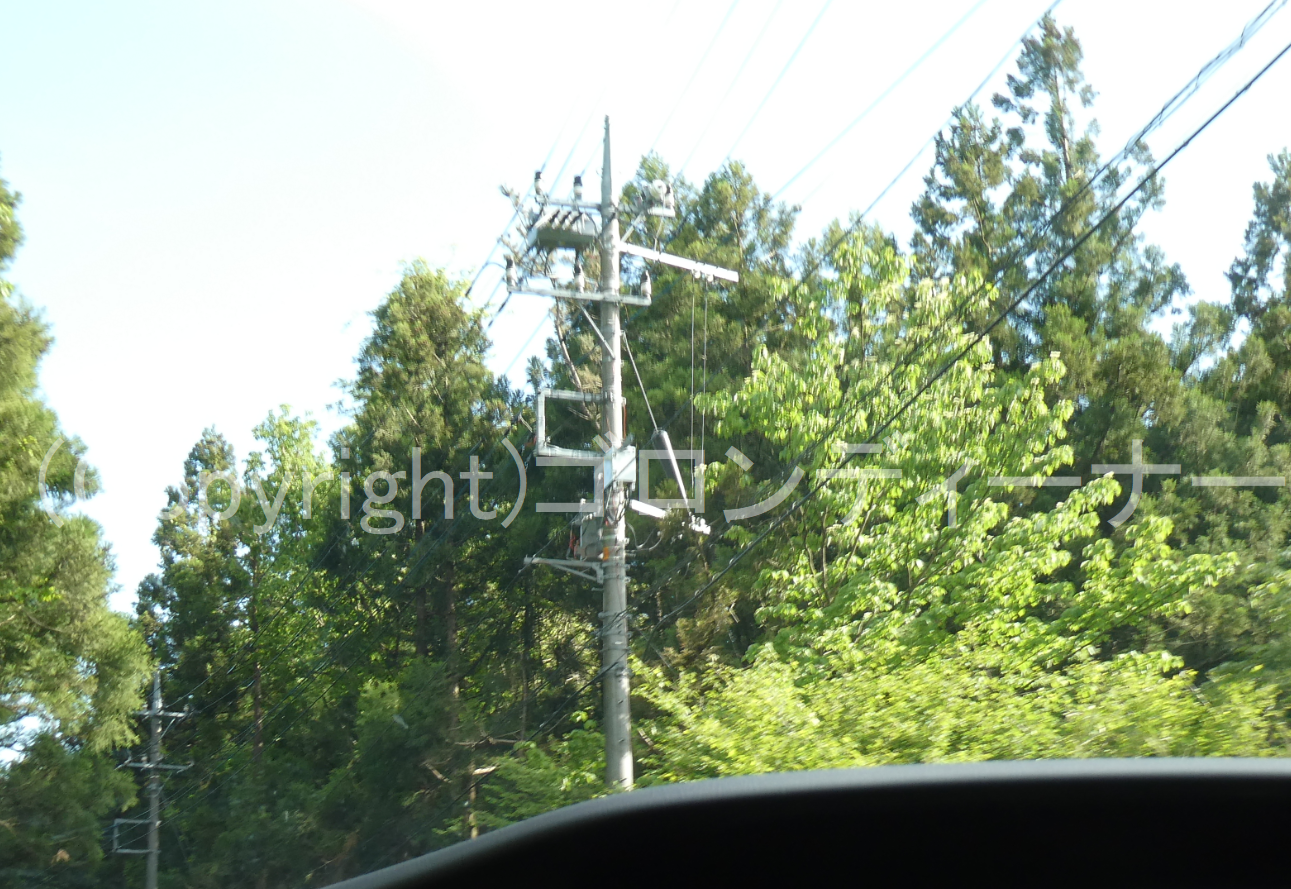

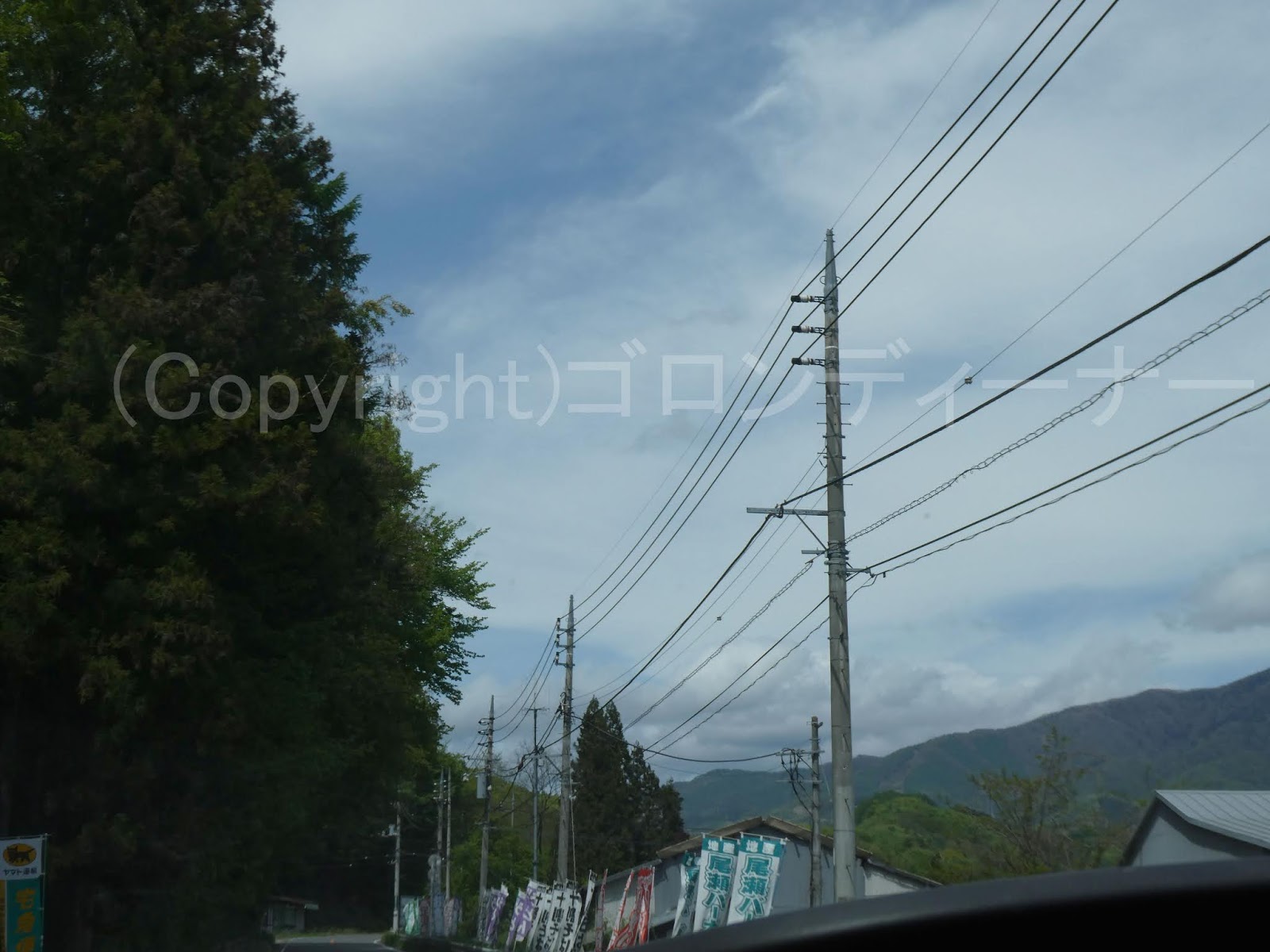

水平にミニアームを取り付けたものも見つかったが、これはこれで従来見てきたタイプとは別ものだった。
その先は再び、水平に小さな金具を取り付けたものが続く。

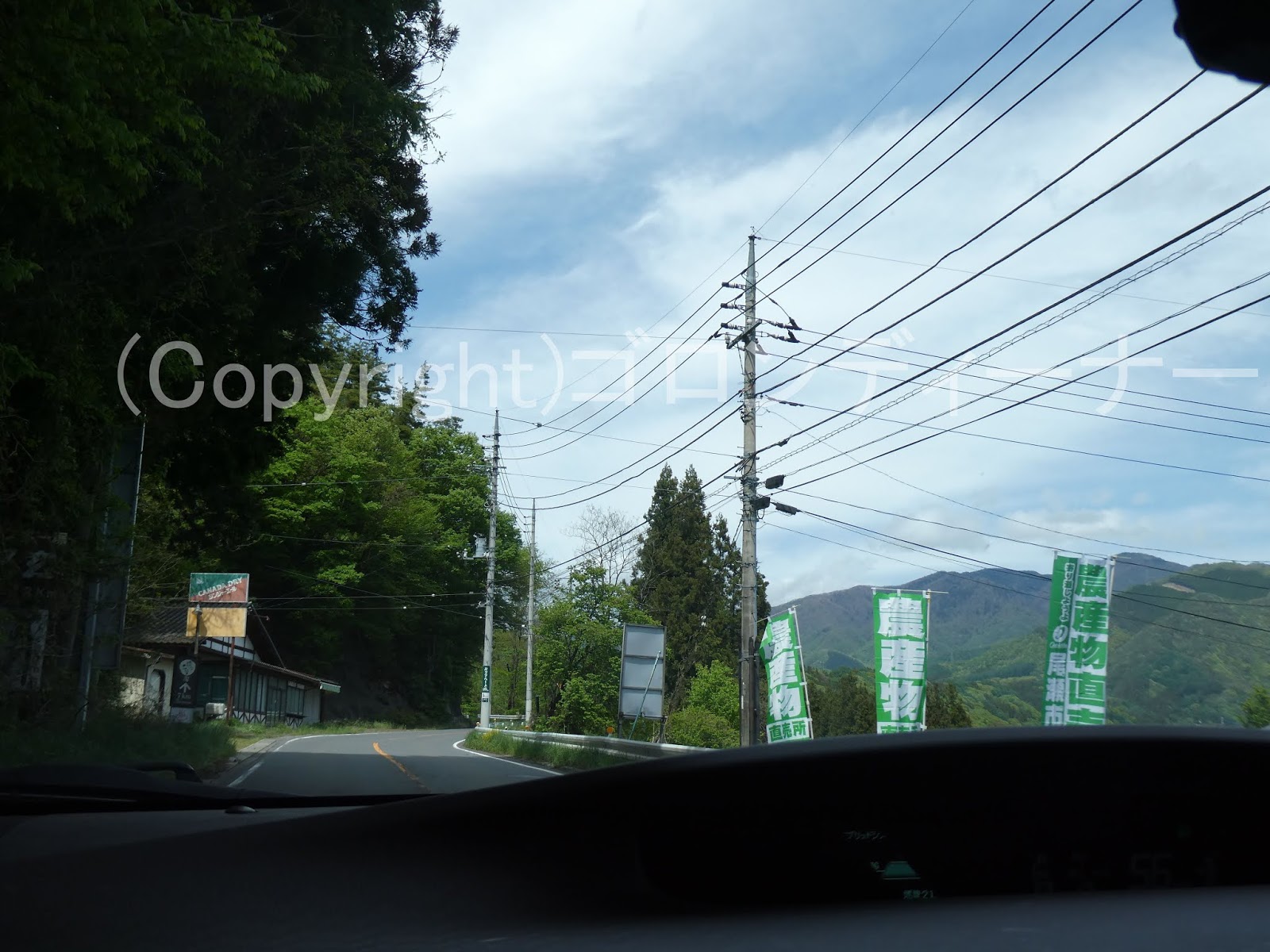

こちらは分岐バージョンでの発見となった。
小さな金具については、ジャンパー線の支持用としても使われるようだ。
