２２３３．H柱でダブル鳥居型・ダブトリってやつかｗ



こちらは特に他にや川越というわけではないが

ロングスパンとなっており、高圧配電線の引き留めにはアングルを使用

支持物は鉄筋コンクリート柱を2本建てたH柱で、ダブルで鳥居型が付いていた。

中々ない構成だ。

そんな中、こちらは右側の鳥居型については、かなり腕金がへし折れている。

もう一方はこんな感じ。

架空地線については両方とも2つの鳥居型の前で枝分かれするなり合流するなりしておった。

２２３２．上下でダブルDアーム



単一Dアームでそれぞれ振り分けとは、強者ｗ

２２３１．上部普通のやり出し、下段離隔腕金



ここでは

上部は抱腕金に、下段は離隔腕金を利用したもので両方とも両引き留め

２２３０．両回線とも高圧用腕金は中央固定で、不均等2:1のクランプがいしの引き通し



通りすぎてしまったので

ここはすかさず振り向きざまに撮影ｗ

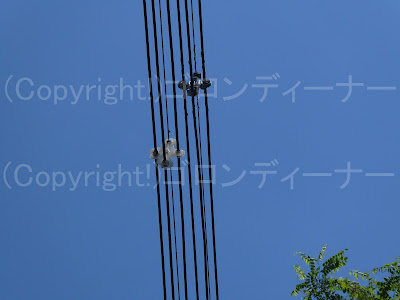

２２２９．生きた化石！古いラインスペーサー！！



これはラインスペーサーが登場したばかりの頃のものだと思われる。

ラインスペーサーについては、東電管内では早くとも昭和38年には登場していたようだ。

今回撮影したものと似たようなものが！

「東電グラフ　1963年の6月号・第121号　昭和38年6月1日発行」に載っている。

内陸部であるから、特に取り換えられずにずっと残っていたのかと考えられた。

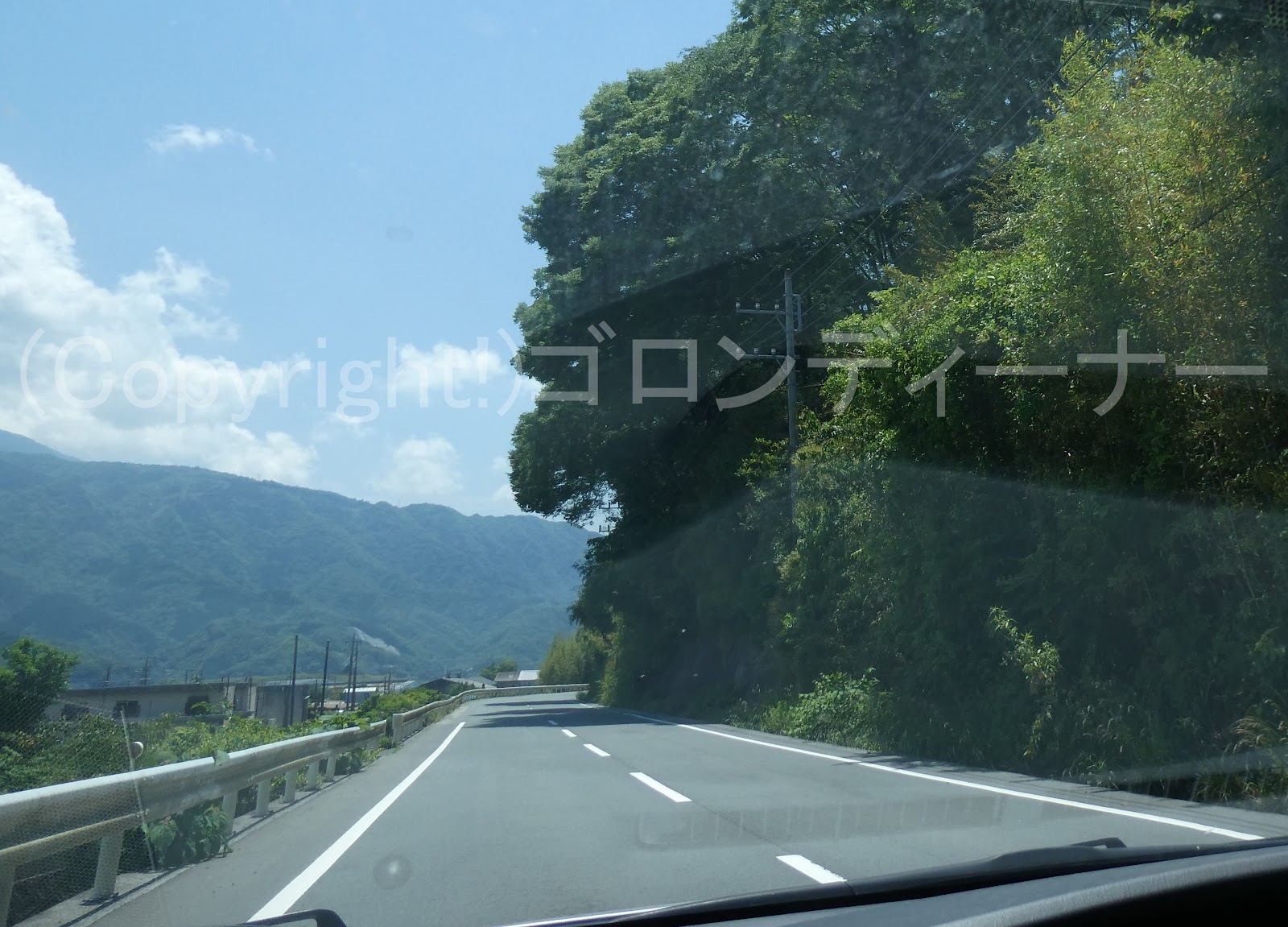

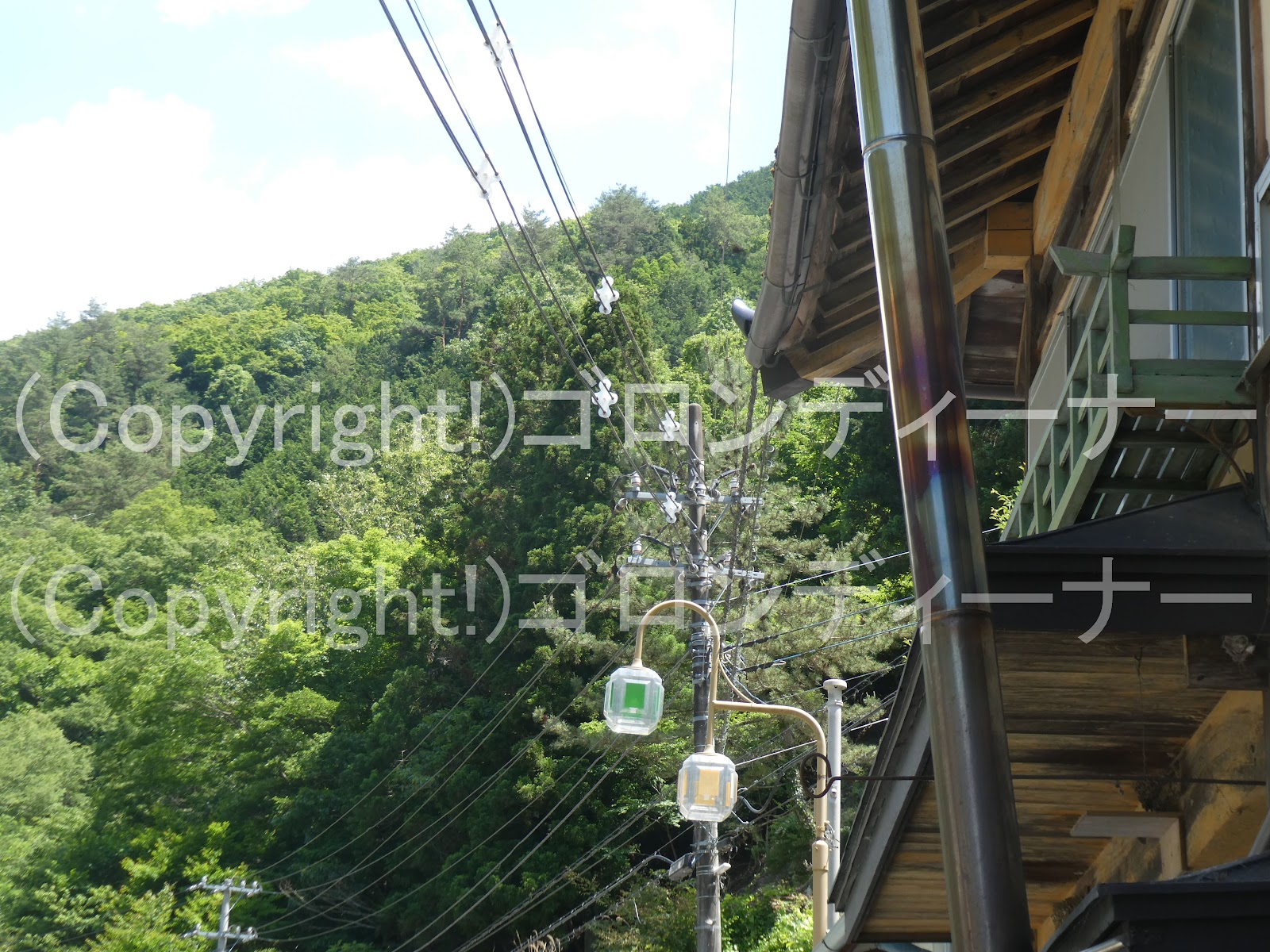

この先の半鐘を避けるためだとはいえ、かなりの量である。

この量も取り換えられなかった理由であろう。^^

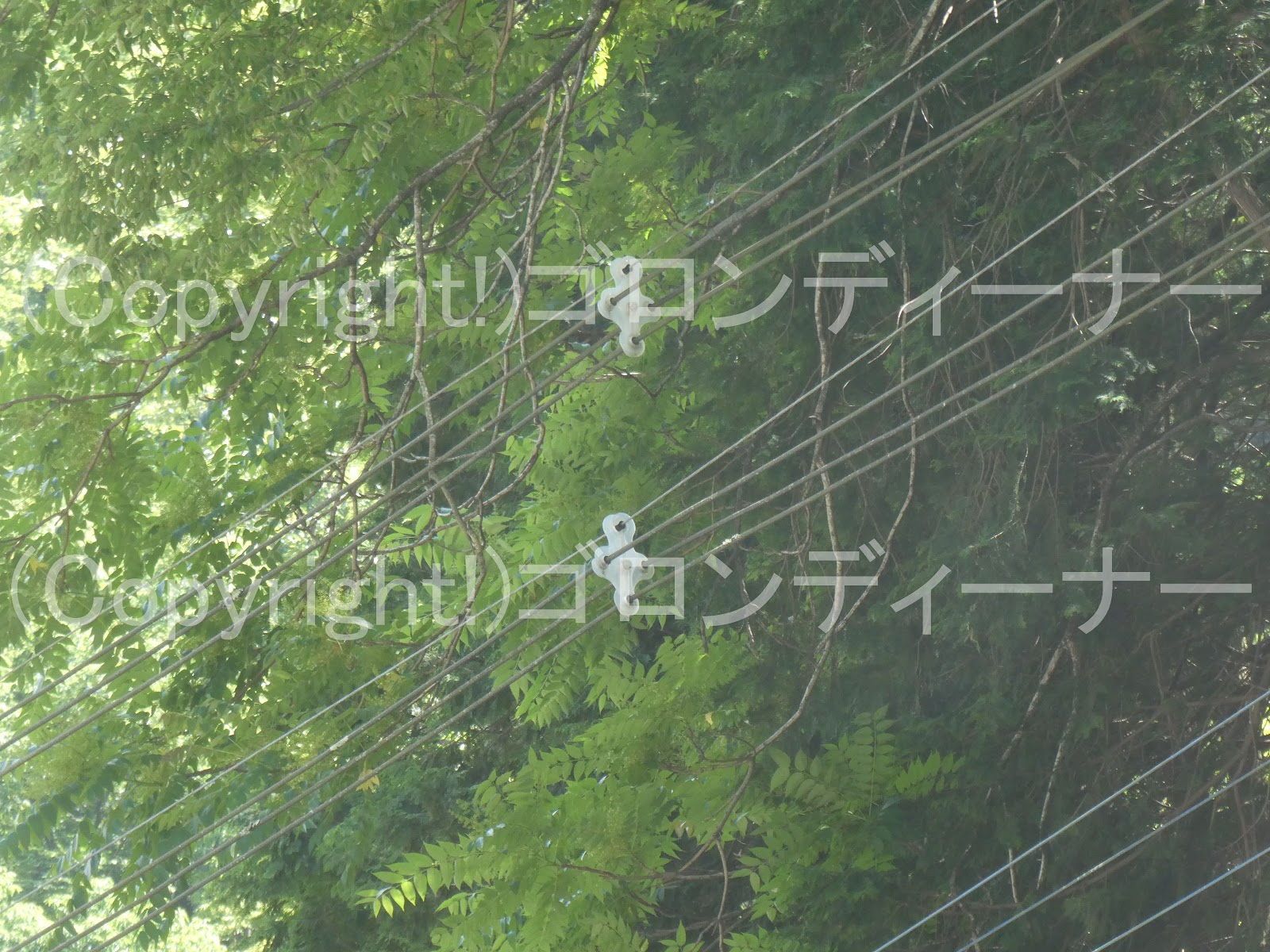

↑でも一部は近代のラインスペーサーへ取り換えられたような箇所も

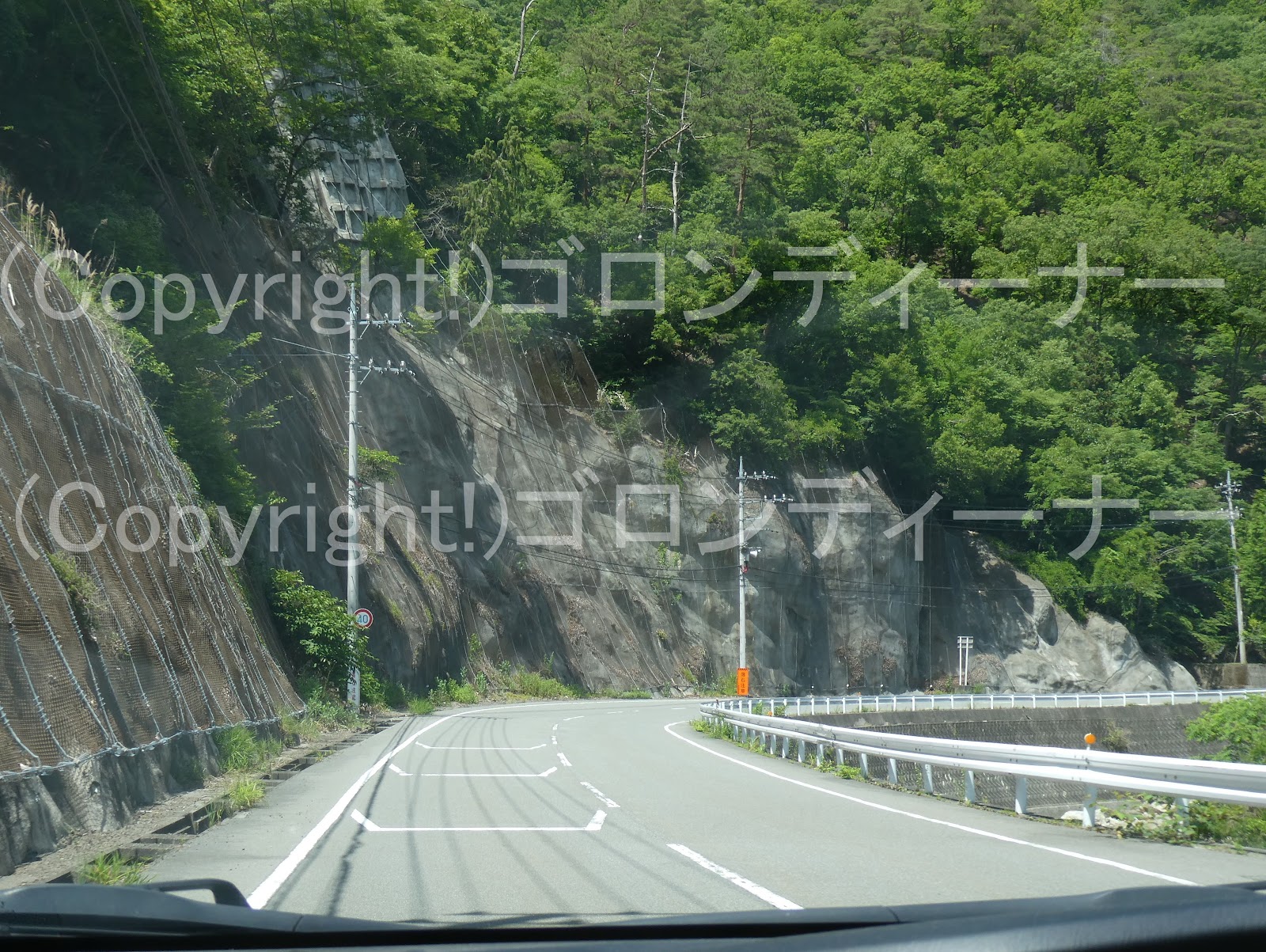

対象物から遠ざけたい箇所については、空中でワイヤーで引っ張っているように見られた。

２２２８．少しずらした位置に高圧耐張がいし



細かい部分だが

ここでは珍しく、両回線とも中央の高圧耐張がいしが腕金に取り付けられていた。

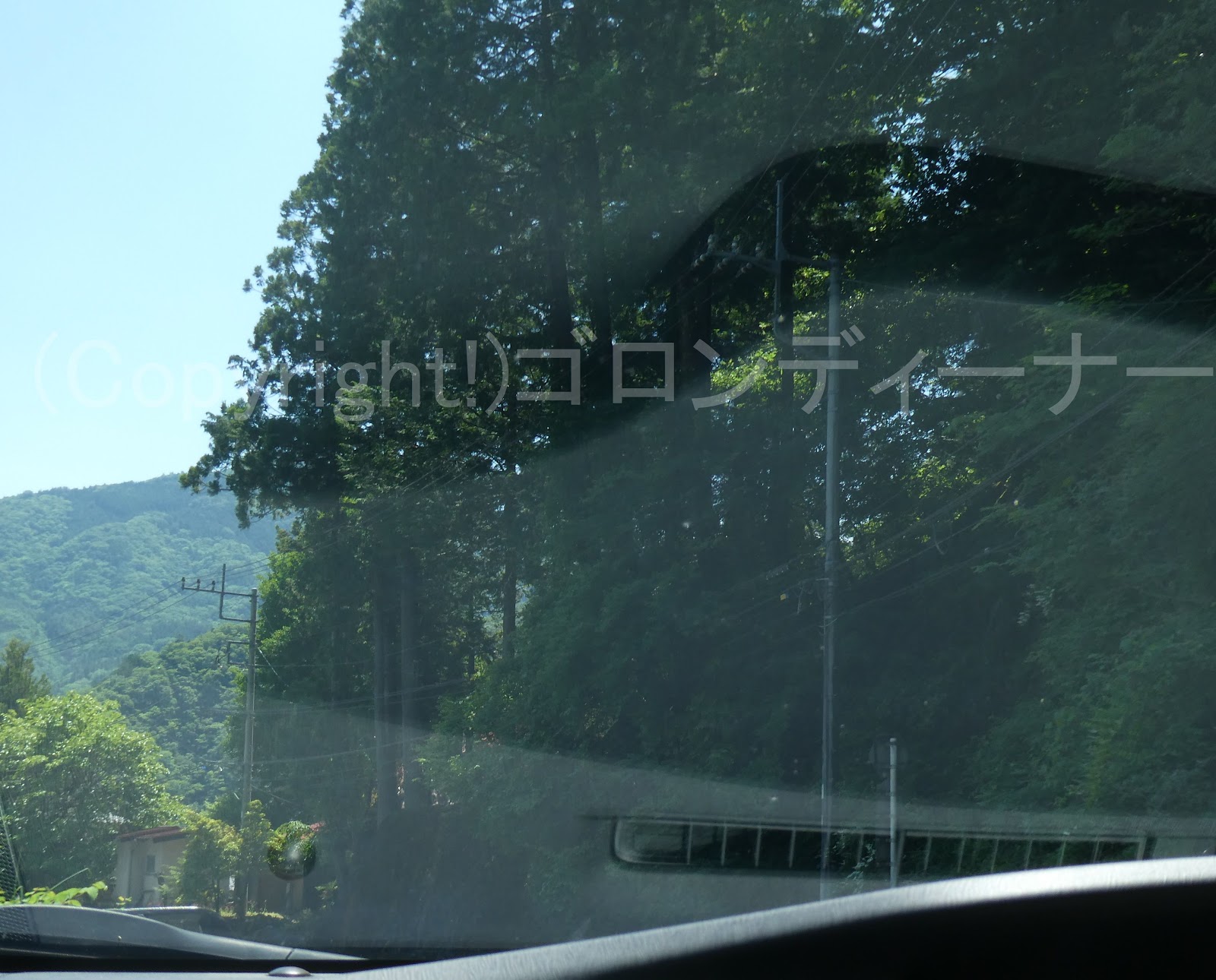

２２２７．川横断でアングル



川の横断箇所のため、H柱となっているが、その間にアングルが取り付けられており、川方面へは高圧を横断させているようだ。

なお、高圧耐張がいしについては、懸垂がいしではなく普通のものとなっていた。

２２２６．背後に小型D



2回線のやり出し装柱による引き通しとなっているが

上段回線の腕金を挟み込むように、背後に小型サイズのDアームが取り付けられていた。

支線用だろうか

２２２５．離隔腕金でかわす。

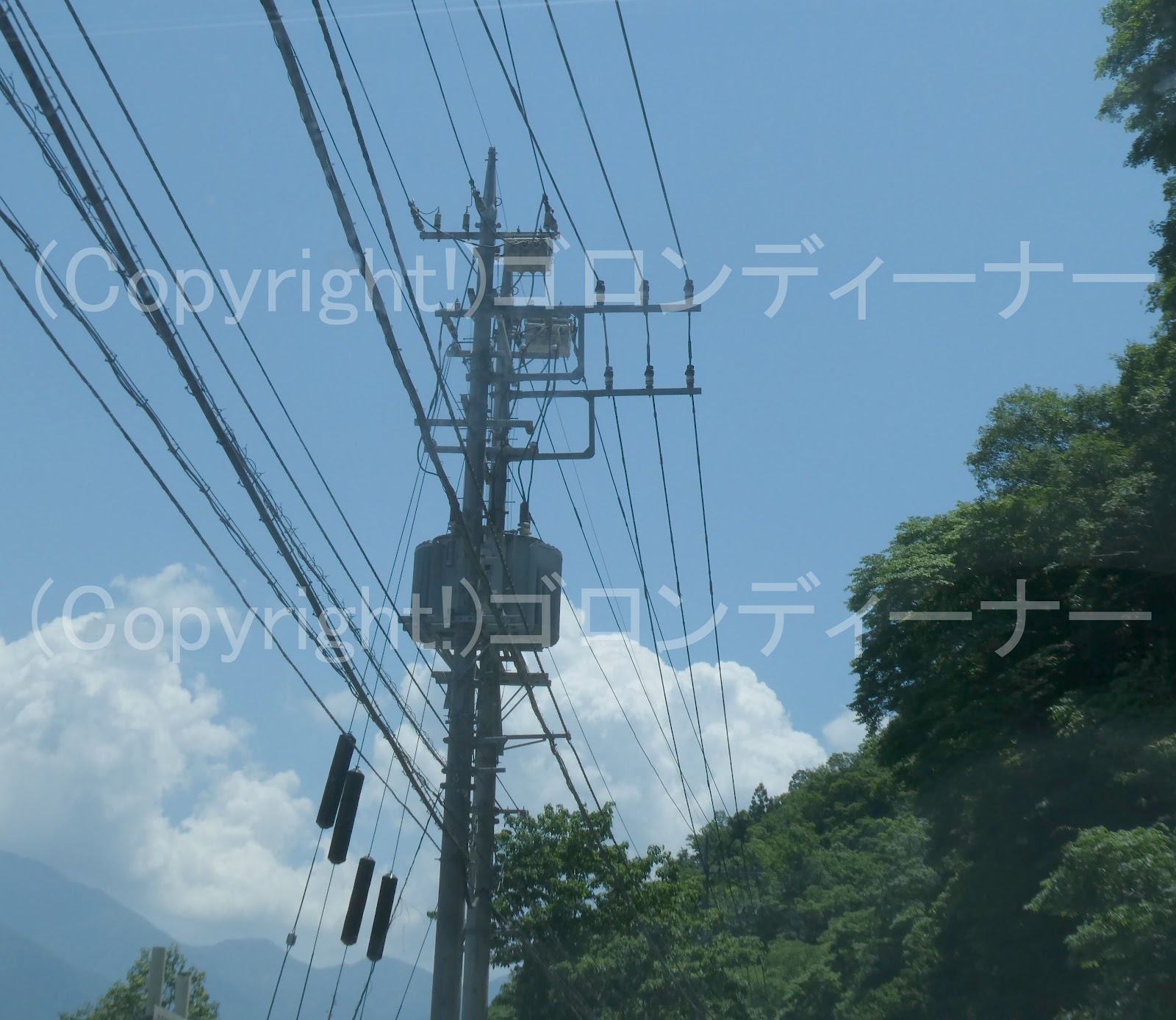

電圧調整器を取り付けたものとなっているが

2回線中下段回線については、離隔腕金を2つずつ取り付けてかわしていた。

反対側は行きで撮影していた。ｗ

２２２４．引き込みで鉄柱

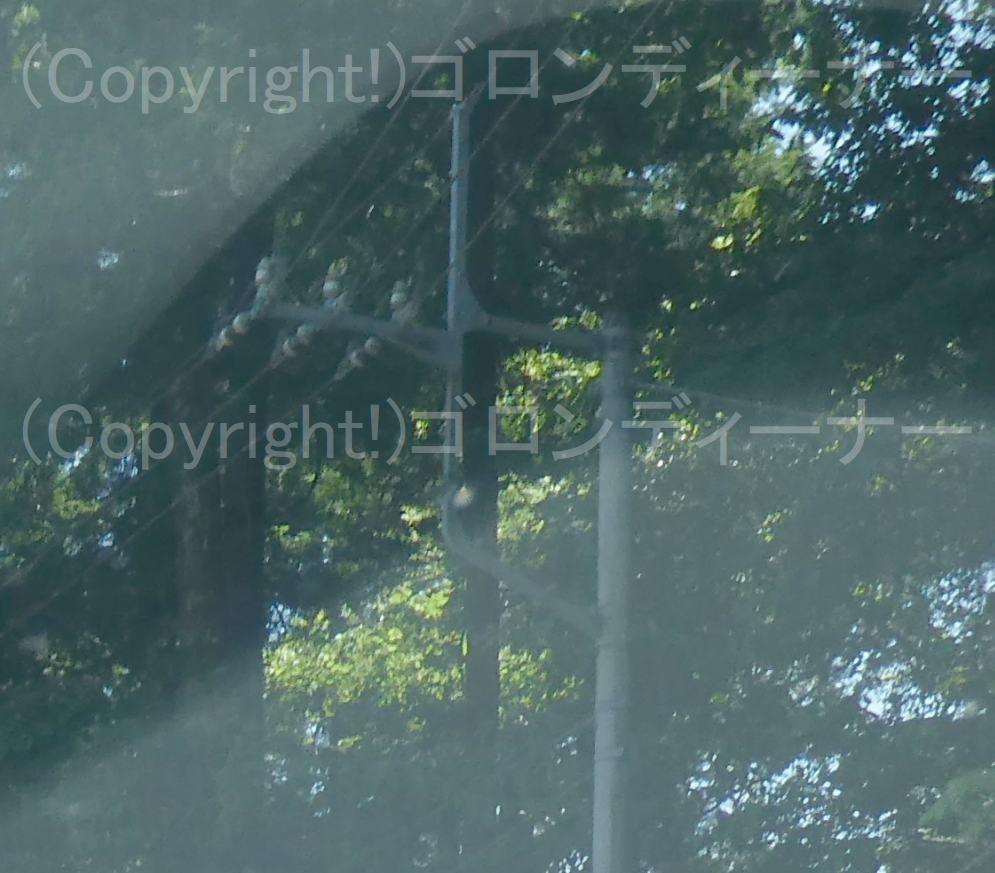

配電線の鉄柱は単一で1基で建てられるのが基本であるが

ここでは珍しく、H柱となった鉄柱を発見！

見た感じ、これは引き込み用に思えた。

２２２３．鳥居型付きのH柱で引き留めた後、高圧引き込み線を振り分け。



山の上に配電幹線があるらしく、そこからの距離が少しあるためか

ここでは支持物をH柱にして、高圧引き込み線を振り分けていた。

２２２２．変わった位置に高圧結合器



基本形でこの位置に高圧結合器！

下段の分岐先が自動開閉器であるから、そこではスペースがなく上部の基本形の方に取り付けたようだ。

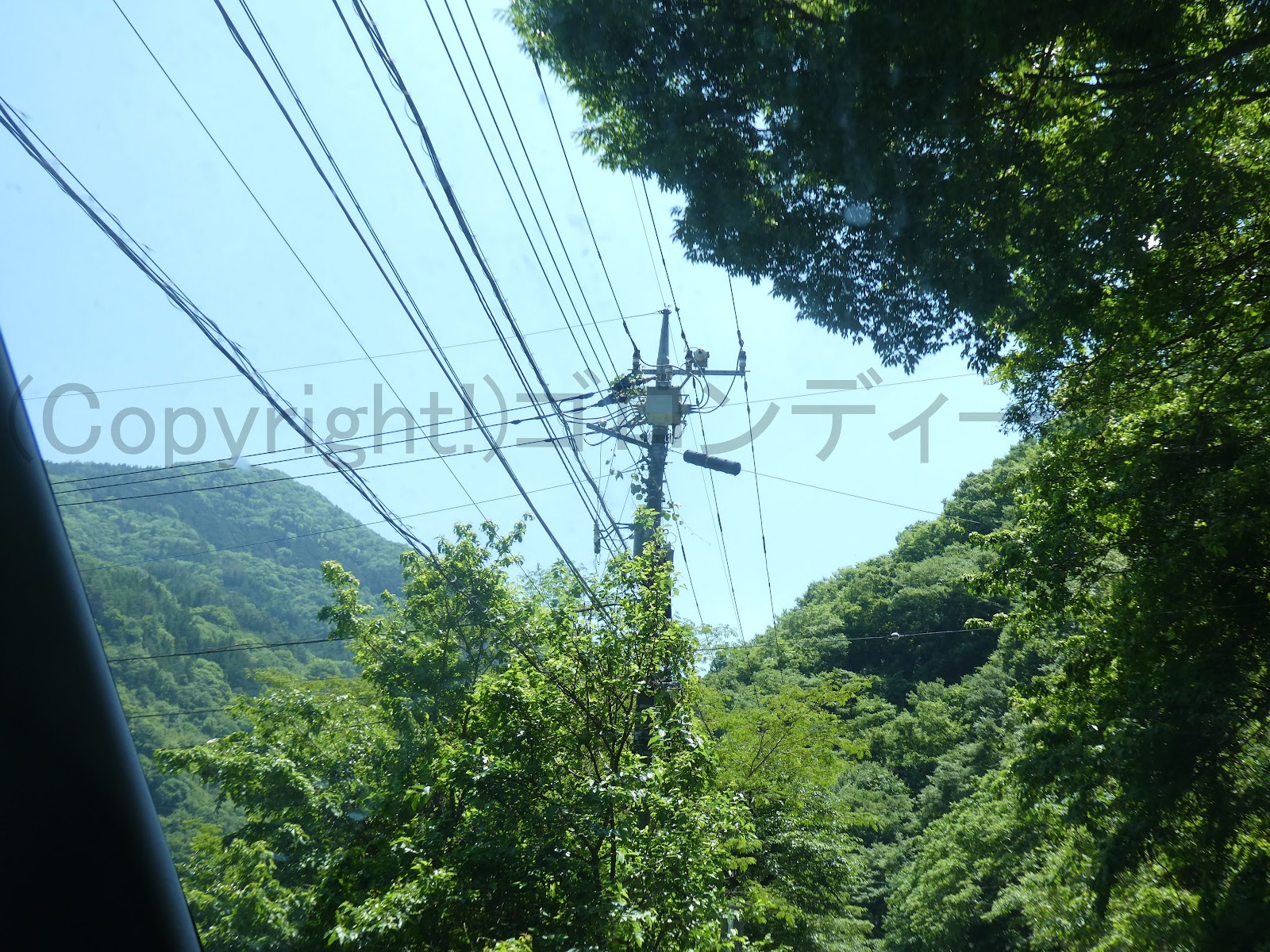

２２２１．変な形のFアーム



これを見たのは、相模原市以来かなぁ

高圧用腕金が少し下であるから、そういう感じに見えた。
