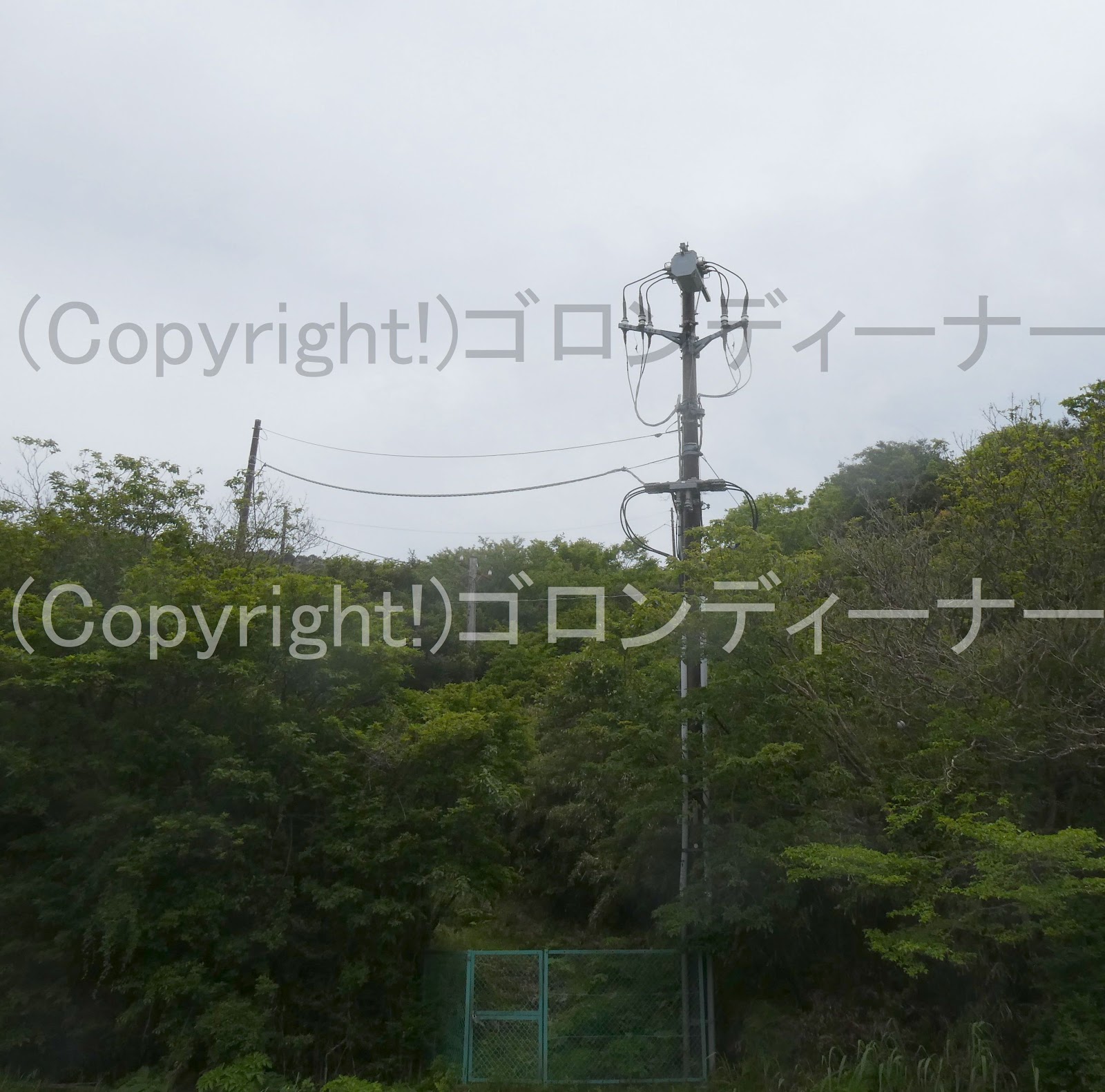

こちらは箱根ターンパイク料金所付近の廃線を追跡していた際に撮影(有料道路外）
以前は先ほどの廃線が活用されていた？と思うが、現状はこちらの真新しい方を活用か
また、当初は上がってすぐに引き下がるという感じに見えたが、実は奥へ続いているようだ。
行き先はあのアンテナか
2021年5月29日
2021年3月27日

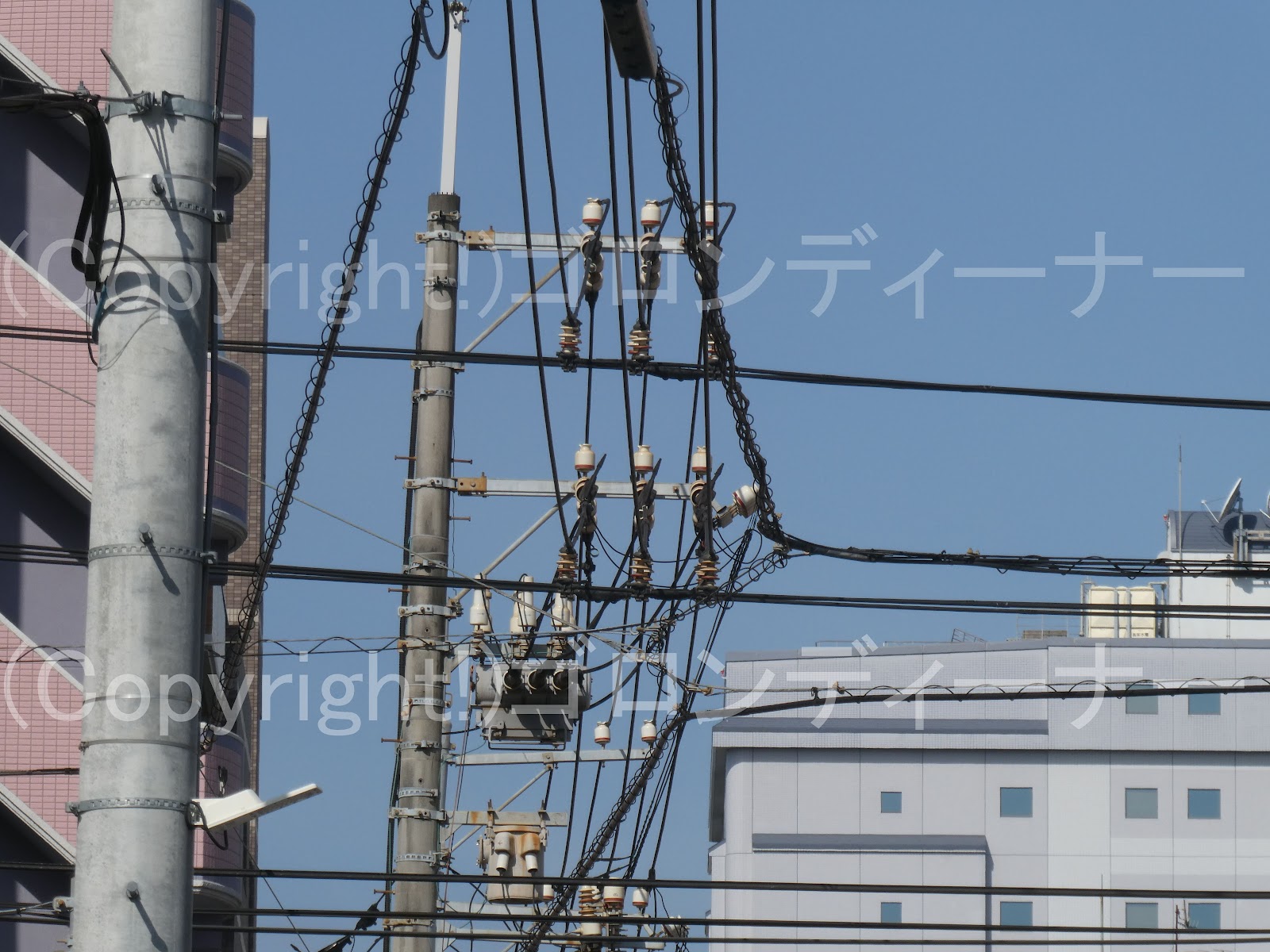

２１３１．Dアームの先端に水平腕金を取り付けて、それぞれ2回線を振り分け
これぞ中国電力ならではの構成であろう。
同管内では、1つのDアームで2回線以上支持するのは基本であるから
その状況下で振り分けるとなると、このような構成となる。
というのは、抱Dアームでその先端に水平腕金を取り付けるという構造だ。
ちなみにだが、ここでは左手前に写るものと右側の2回線の振り分け箇所間では、高圧は接続されていない、この感じだと遠回りで別で張っているようだな。
これぞ変わった格好に見えなくもない？
こちらについては、通常の水平腕金となっている。
２１２５．ミニサイズと普通サイズの腕金を使い分けて2回線支持！
ここでは左右に1回線ずつ、それぞれ縦型配列にして2回線を支持しているが、最上段の腕金は短いものが使われていた。
おまけ
隣接配電柱だが、カラスの巣を発見
多分、卵を温めているものかと
2021年3月26日
２１２３．宙を浮くがいしと長いジャンパー線
もう夕方だな。今日の撮影はここまでだな
と思った矢先、ここでまたレアもの発見！
（さっきの電圧調整器の次辺りで撮影）
手前側に見える2回線の引き通し装柱では、2回線間に連絡用開閉器を施設したものが確認できたんだが
その合間にリード線を支持するためのギザギザ形状をしたがいし発見！
（段々疲れてきて、撮影がテキトーになってるなｗ）
そしてその次はこんな感じ。
あそこまで長いジャンパー線を見たのは、東北電力管内以来だ。
あれ、中国電力管内でもあった感じか
その後は宿探し～
広島駅方面へ戻り、一泊
安上りだったが、こちらは結構いい部屋だった。

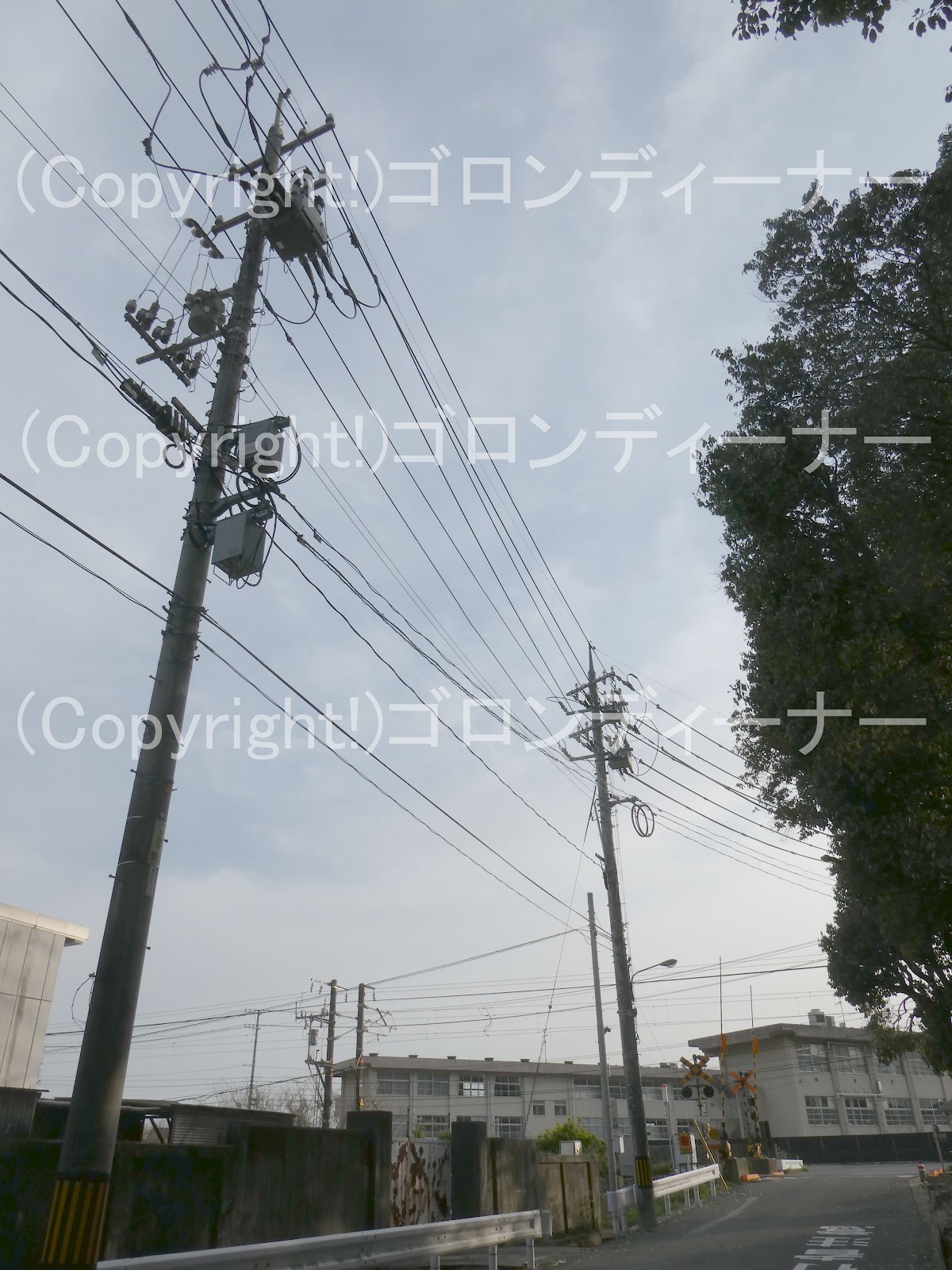

２１２１．横受けと正面受け変圧器（木製電柱のおまけ付き。）
ここでは付近の家庭用電源で横受けにした変圧器と、自動開閉器用の小容量の変圧器も正面受けした構成を発見！
左方向へは、高圧引き込み線の分岐もしておった。
おまけ
そしてこの次には！
またもや木製電柱を発見！！
この感じだと、木製電柱だけでもまだ数がありそうに思える。^^
しかも振り分け分岐している強者だ！
中央のVストラップはまた古そう。
そしてやはり！
柱の下の方には、あのホーロー看板発見！
呉市特有なのか
最後に反対側はこんな感じ！ｗ
夕焼けっぽいのが、いい感じで撮れましたな。ｗ

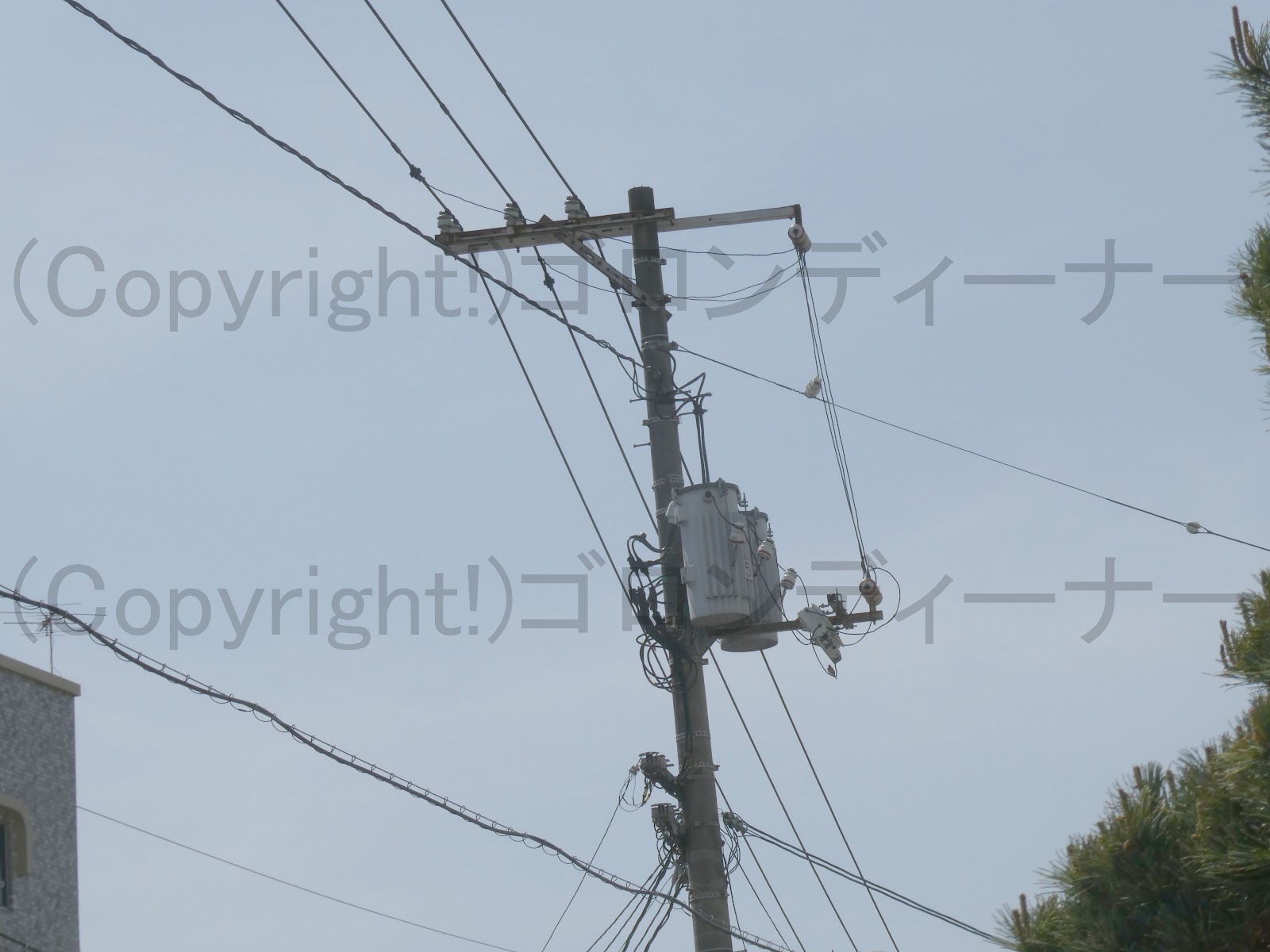

２０９９．高圧と逆配置の変圧器 その１
変圧器というのは、通常は道路側の向けて取り付ける例が多いが
ここは道が左へカーブしており、配電柱は左側に立っているからから、変圧器については、高圧とは真逆に配置されていた。
なお、中国電力管内では、少し古めの設備では、変圧器への高圧引き下げ線支持に、昔、高圧の引き留め箇所で使用していた高圧茶台がいしを使用しているようだ。
それも1つずつではなく、何個か繋げて使用している。
2021年2月22日
２０５２．上部に見慣れない型の開閉器
2回線の高圧配電線を張ったもので、両回線とも新手のパイプアームを使用し、開閉器を取り付けたものとなるが
このうち上段回線で、見慣れない型の開閉器を発見！
その開閉器は見たところスイッチが切られており、連絡用のようだ。
