2021年2月7日

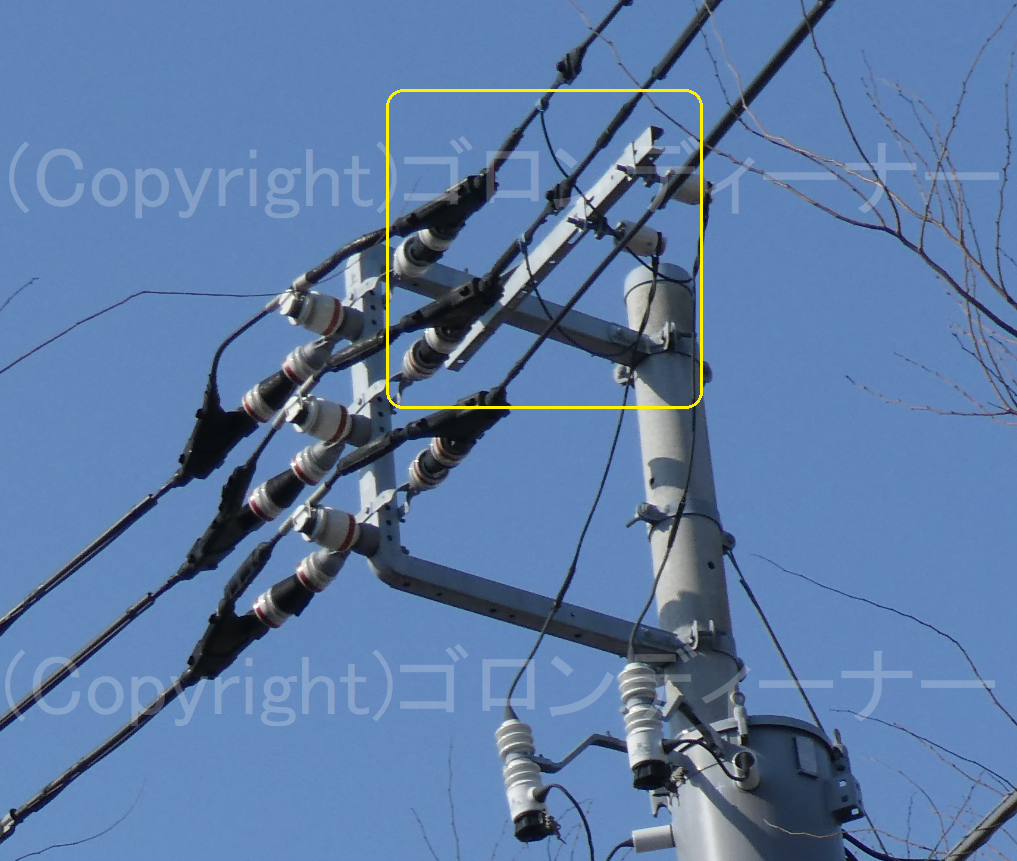

1991.Dアームの上縁に変圧器への高圧引き下げ線支持の腕金を直付け


 Dアームの下に変圧器への高圧引き下げ線を支持するトンボ腕金を設置できない場合は


このように、Dアームの上縁に1本の腕金を取り付ける場合もあるようだ。


唯、これはほとんど見かけない。

今回初めて見かけたかもしれない。


今はDアームであっても、変圧器への高圧引き下げ線は、Dアームに直付けされる例が基本であるから、こういうものも今後は新設がないだろう。

2020年2月11日

1693.後ろから引き下げる!以前は奥にも配電線が続いていた!?

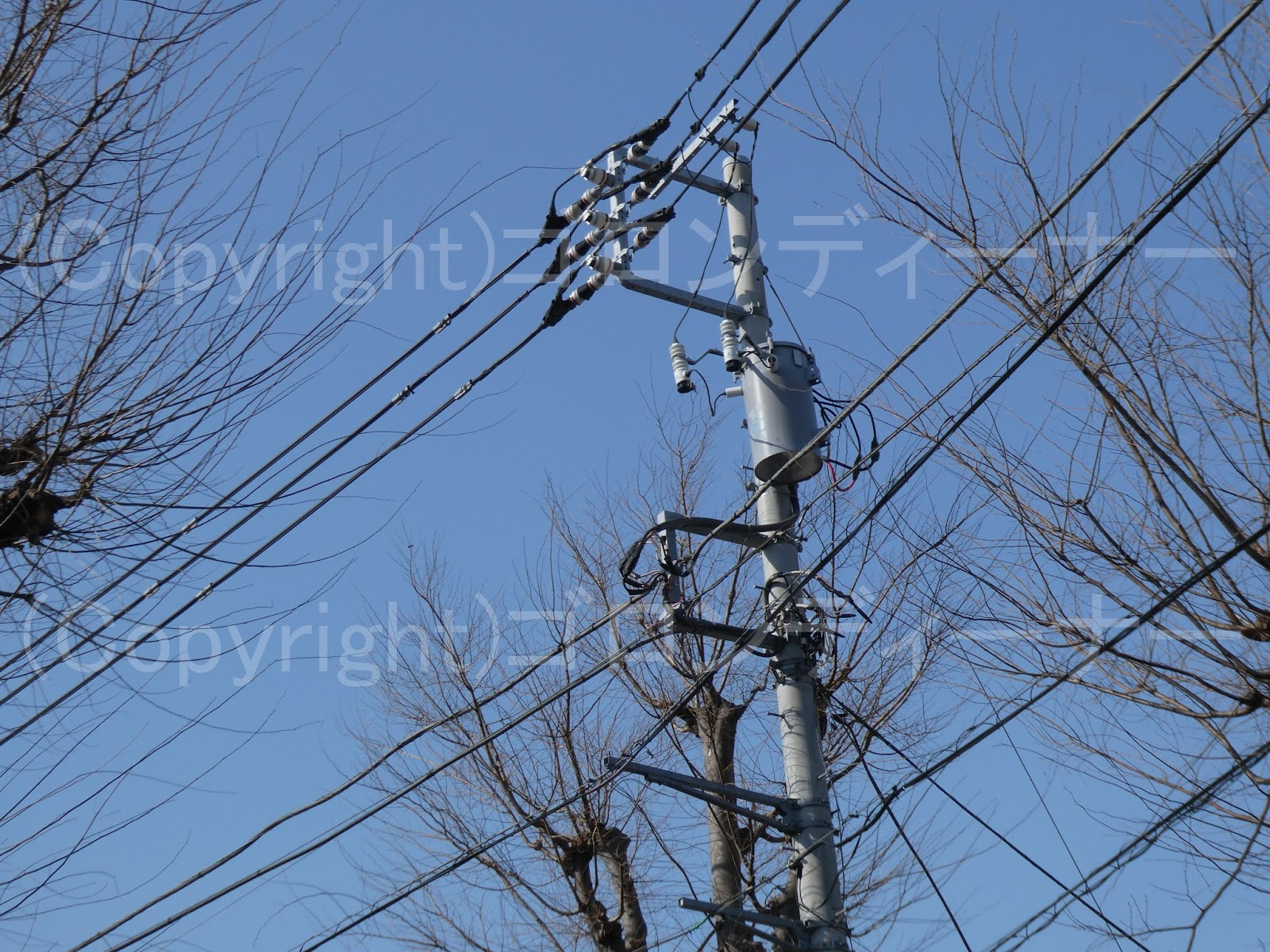

この感じだと

以前はもっと奥へ高圧配電線が続いていたのか、それとも、続く予定だったのだろうか?

高圧引き込み線の引き下げ方についてだが、区分開閉器が設置される場合は、配電線の引き留めてある方とは逆にして、高圧引き込み線を引き下げている光景をよく他では見るが、こちらは違った!

わざわざ引き留めてある側にケーブルヘッドを取り付けて、高圧引き込み線を引き下げていた。
支線が関連か?

なお、ここでは、電柱番号札の他に

高圧引き込み線があるということを示す、引込用ケーブル立上柱の表記発見!
(黄色表示は古そうだ。)
つまり、通常の電線仕様でないケーブルによる立ち上がりがここにあるということでよさそうだ。


それから、こちらは通常とは逆方向からの引き下げとなるので、高圧用腕金には、リード線支持の高圧ピンがいしが余計に3つ多く、取り付けられていた!

この感じだと、ジャンパー線支持用の高圧ピンがいしであったかのような感じもするが、果たして・・・
