２９６８．低いタイプ



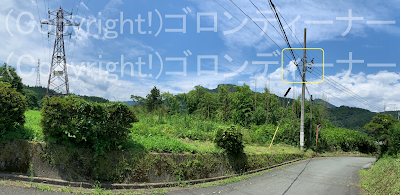

ここでは上部に昭和37年竣工の松井田線の背の低い送電線が通っているから

配電線もそれに合わせて、少し低い位置を通っていた。

２９６１．低い位置を通過



ここでは上部に

大正期建設の鉄塔高が低い川戸線が通過しているから、高圧配電線もそれに合わせて

少し低い位置を通過！

なおここでは、高圧配電線もまた通常の水平腕金から小型サイズのDアームへ振り分けられている。

２９２９．やり出し装柱の背後に、木々から配電線を守ったもの。



先ほどの遮蔽線の先では、配電柱の背後に3本の支線を張って、正しく木々から配電線を守ったようなものを発見！

ここでは山林側に大型サイズのDアームを取り付けて、木々から配電線を守っているのが見て取れた。

なお、高圧配電線引き通しのやり出しの単一の高圧用腕金については、短めものが使われていた。

ここでは、架空地線もやり出しとなっているが、その短い高圧用腕金とのセットで確認できたのは、恐らく今回が初かと。

２９０２．Fアームの上部などに5条の遮蔽線！

 姉ヶ崎線駅に到着

ここから徒歩で・・・

5条もの遮蔽線を張ったものの撮影へ向かう。

5条もあるとは、なんとも千葉らしい。（横浜でも最高は3条の遮蔽線だった。）

新京葉変電所付近のもそうだったか

今回は、姉ヶ崎線の線下で確認できた。

まず見えてきたのは、Fアームの上部にそれがある光景

この構成では初見かな

5条の引き通し箇所はこんな感じ。

奥では引き留め

２８８１．姉ヶ崎線の線下で、合計4条の遮蔽線！



ここでは

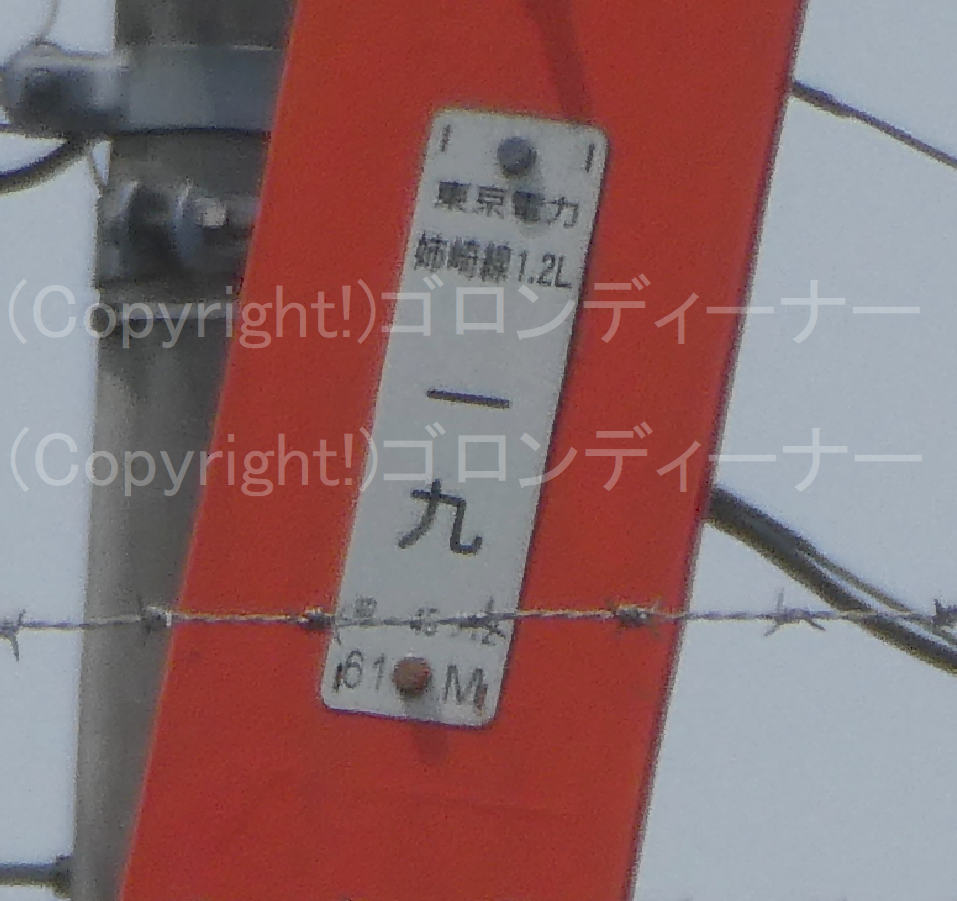

姉ヶ崎線1,2号線の線下にて！

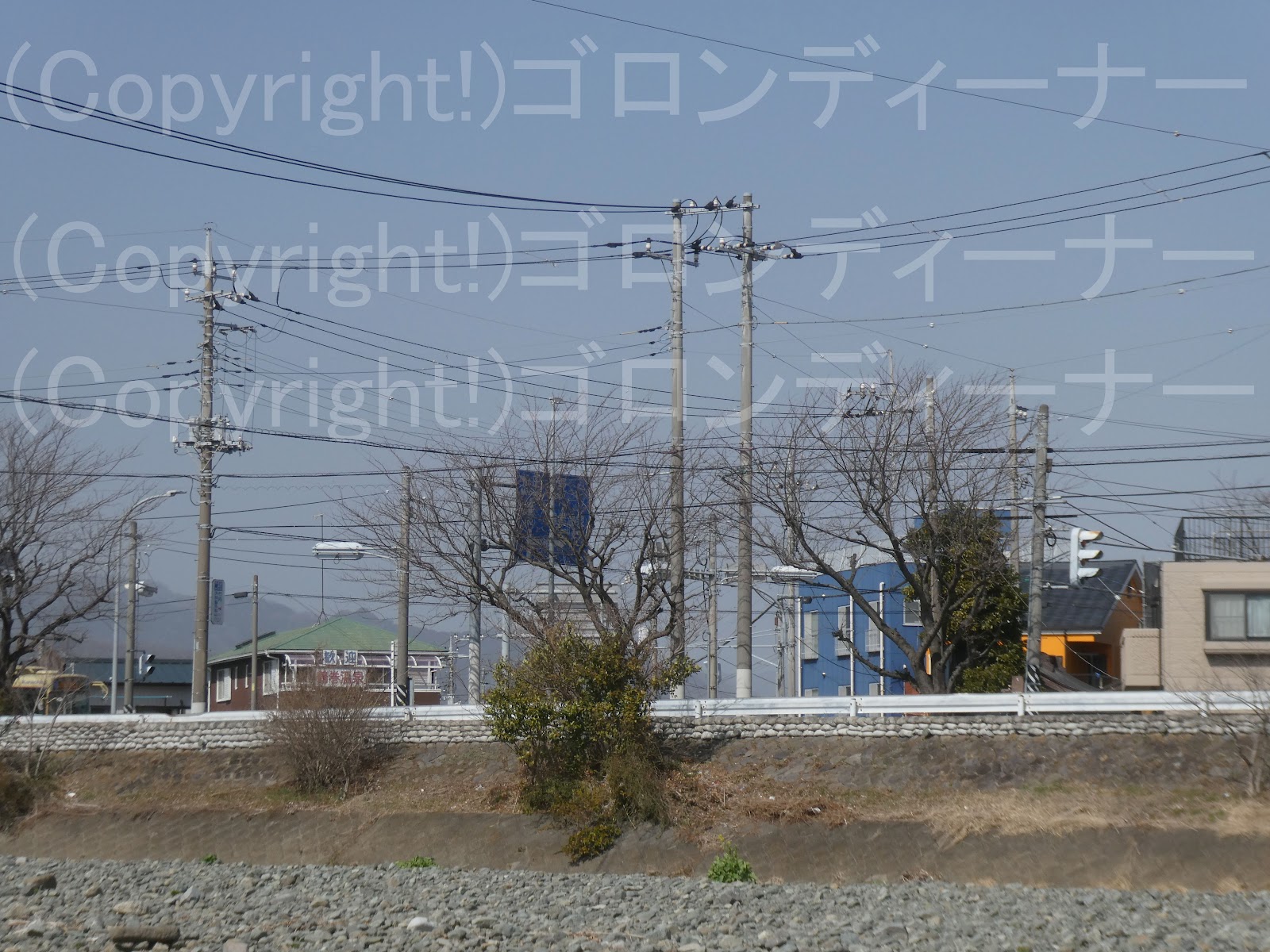

4条の遮蔽線を張った配電線を発見！

1つは架空地線キャップ付きで

もう片方はそれはなしで

腕金で4条の遮蔽線と高圧配電線を引き留めたものだった。

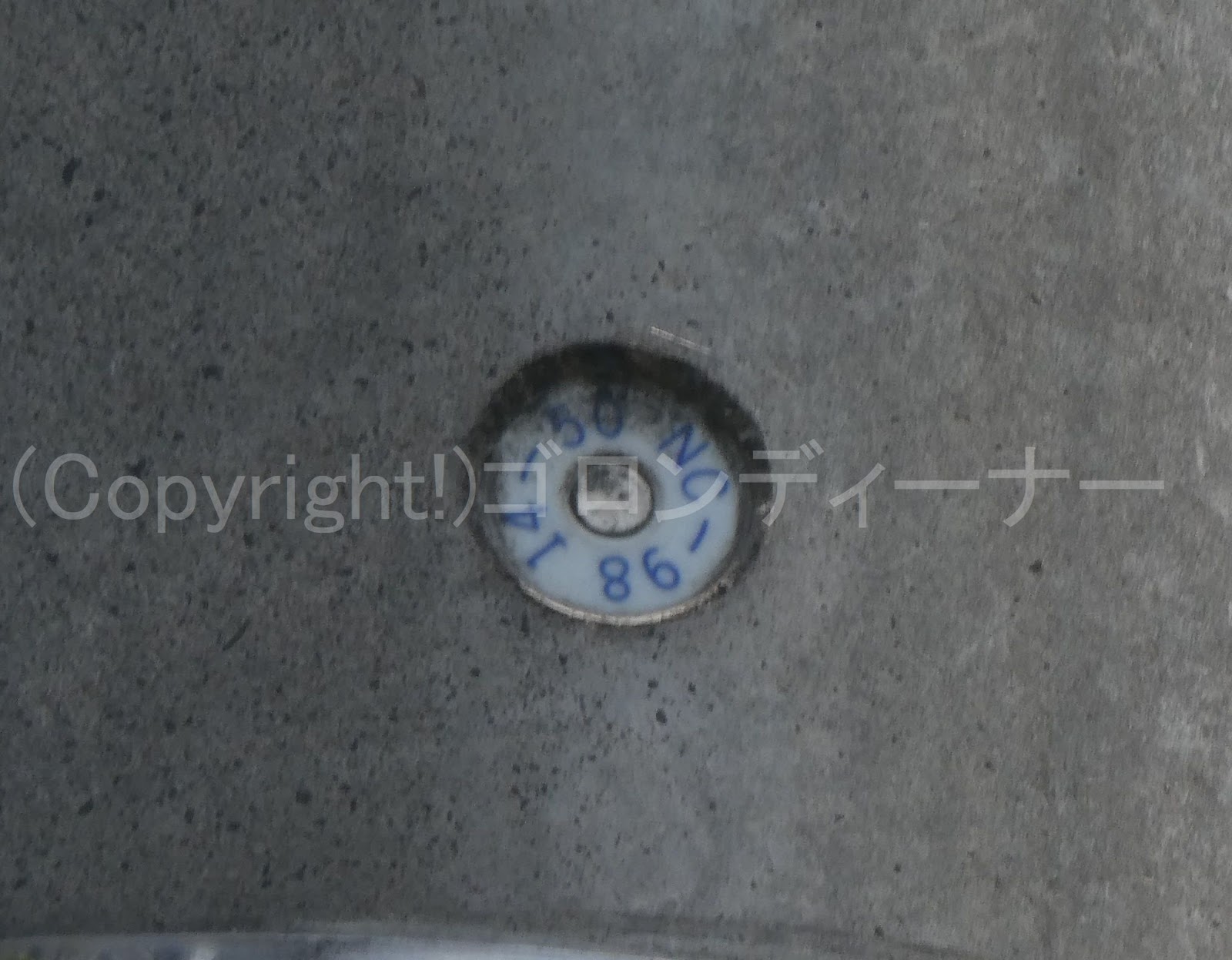

年式は1998年の模様。

２７７５．川の横断区間で、特殊装柱



ここでは川の横断をする配電線で、珍しく254mm懸垂がいしを使用したものを発見！

奥に見えた片方の支持物はパンザーマストで！

手前側は普通の鉄筋コンクリート柱だったが

いずれとも高圧支持のアームに関しては、特大のものが使われており、そのアームもまた見慣れないものだった。

どうやら湾曲したアングルを、ひし型に組んで使用しているみたいだ。

また、懸垂がいしを使用する場合は、クランプも送電で使われるものを使用しなくてはならないから、他の電力会社では、クランプカバーもないものが多いが、東北電力管内では、一応その箇所でもカバーを取り付けているようだ。

そのカバーはやや大型。

しかしこれまた変わった形のアングルだ。

２７２７．川のロングスパンの横断で2本立て！



この場合

バランス的にも頭上引き留めが最適なのだろう。

下段では、短スパンで引き通しや両引き留めにしたものが見られた。

スパンの長さはこのぐらい。

こちらの下段は、やり出し装柱で、両引き留めとクランプがいしの引き通しとなっていた。
