３５７５．黒いかさ金

あまり解像度をよく撮れなかったが、そのように見える。

３４５４．やり出しによる開閉器装柱でも、柱自体の避雷対策はアームタイ



２９６２．開閉器は別付け



開閉器の取り付けについてであるが、ここではそれぞれ1本ずつで合計2本！

本線の高圧用腕金から振り分けて、開閉器を取り付けたものを発見！

うち、1つはがいし型変流器による引き通しでの発見

もう一方は

やり出し装柱での発見だったが、こちらはよ～く見てみればレアな3回線を施設したもので、最下段にはCVTケーブルによる1回線が通っており、ここの開閉器については、そのためのものだった。

それなら別付けもレアではないか。

２７６０．最新の電圧調整器は、柱は1本で済む。



かつての電圧調整器は大型で！柱も2本を必要としていたが！！

近年登場した電圧調整器は、柱は1本で済む。

まるで関西電力管内でも見かけるような構成である。

少し違うか・・・

これが電圧調整器であるという証拠はここに！

２７１３．同一腕金にスリップオンがいし



高圧が通常の水平配列で、低圧が三相4線式の都市型配電線路の場合、以前はスリップオンがいしを取り付ける場合は、別の腕金に振り分けて取り付けるなどしていたが！

最近ではどうやらより簡素化＆コスト削減が進んでいるようで！同一の腕金にとりつけるようである。

ここでは引き留めの単一腕金へ一緒に、スリップオンがいしが取り付けられていた。

２２５６．新しいけどそこまでの数見かけないもの



高圧配電線の空中分岐ならよくありそうだが

低圧配電線の空中分岐に関しては、そこまでの数は見かけないような気がした。

ここではジャンパー線支持の低圧ピンがいしごと、空中に浮いていた。

１９４５．凄く長いアームタイ



凄く長いアームタイは、真新しい設備で発見

現在ではすっかり離隔腕金が主流となってしまったが、長い腕金については一時期、一部地域限定で普及していたものがあった。

神奈川や静岡で見た覚えがある。

　　　　　　　　

しかしここは、よくよく見てみれば、周囲は未更新区間もあるようで、鳥居型に囲まれている。ｗ

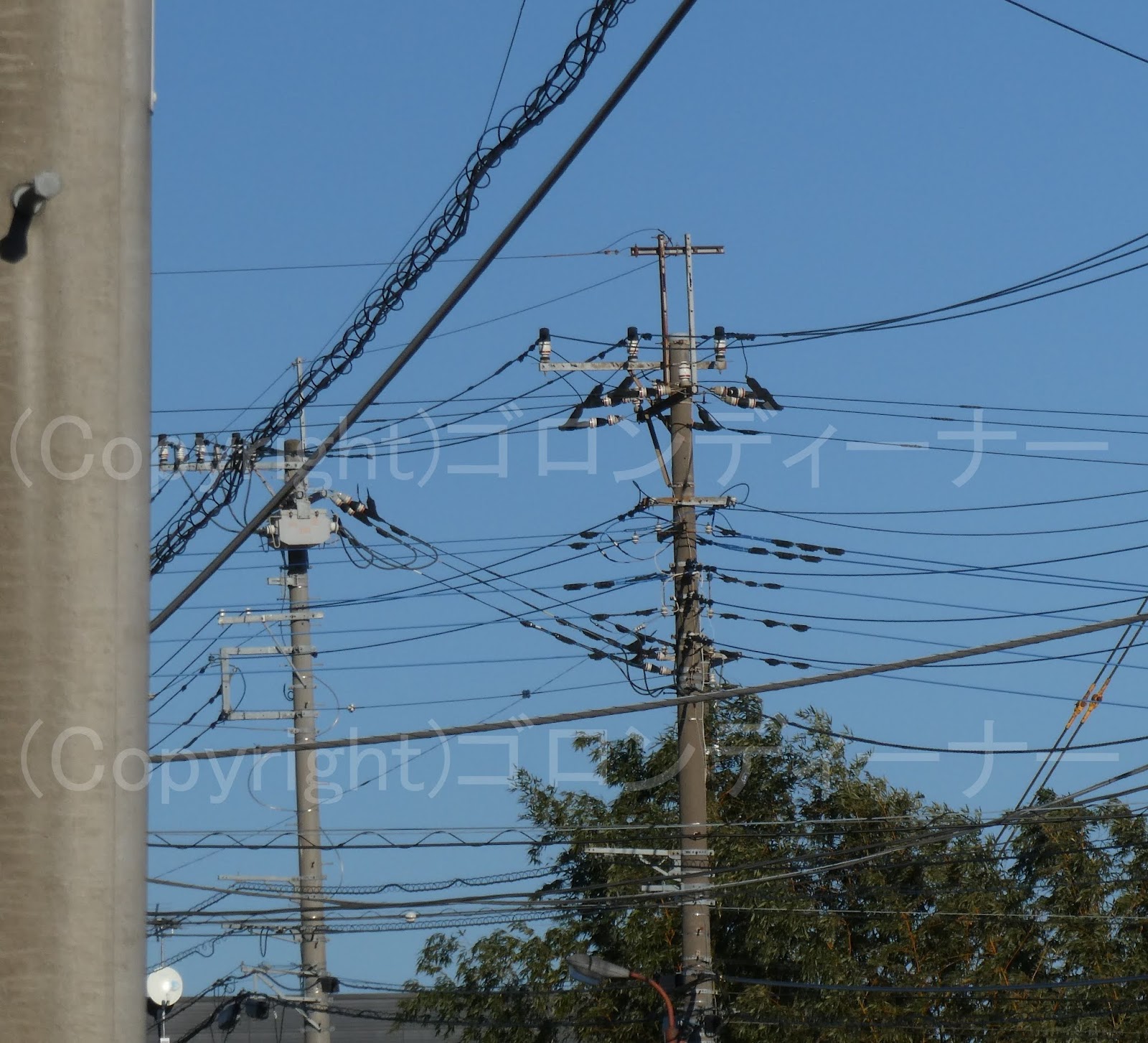

１６２５．離隔で家の合間を縫うように進行！

ここでは

庭のない近代的な家屋が集中していて、なるべくその家に電線類が降りかからないようにしているためか

離隔腕金に高圧用腕金を継ぎ足して、さらには高圧配電線にはラインスペーサーを取り付けて！

家の合間を縫うように、配電線が続いていた！

離隔腕金に高圧用腕金を継ぎ足すとは！

家屋に近づけさせたくない感がありありだ。
なるべくここでは、道の中央に配電線が来るように設計されている。


おまけ

この日は東尾久線という送電線をちょいと巡るため（この送電線になる前は、鬼怒川線というバンザイ鉄塔があった。）、日暮里・舎人ライナーの舎人公園駅付近での撮影となった。

年式については、昭和43年のようだった。
