３７５４．離隔腕金の下に普通サイズのDアームを取り付けて、高圧引き込み線を分岐



３７５３．わざわざ逆から立ち上げる。



電源側、負荷側を意図か？

３７５２．架空地線ごとのやり出し装柱で、やや干渉気味の2本のアームタイ



３７５１．架空地線支持の1本腕金に、溝付き腕金を使用したもの その２



逆の面は溝なし。

柱自体の年式は、1966年(昭和41年)と思われる。

３７５０．突き出し仕様の鳥居型だが、架空地線吊り金具の位置がレア！

クランプがいしの配置が3:0となるこの場合は、横腕金も長くなる傾向にあるが、普通サイズだった。

３７４９．架空地線支持の1本腕金に、溝付き腕金を使用したもの その１



架空地線支持の腕金もまた、溝のないものを使うのが基本であるが、かつてはその部分に溝付き腕金を使う場合もあったみたいだ。

なお、架空地線支持の吊り金具の取り付け向きも珍しく、外側である。

基本は内側！

３７４８．鳥居型を付けた開閉器装柱で、トンボ腕金の先端に付く、変圧器への高圧引き下げ線を支持している10号中実がいし



３７４７．三相から単相へ切り替わる地点で、三相を分岐



３７４６．鳥居型を付けたもので、2:1の配置でクランプがいし2連引き通し



柱自体の年式は、1971年(昭和46年)

元は高圧ピンがいし2連引き通しだったことだろう。

それと鳥居型を通る架空地線の吊り金具の位置は、鳥居型横腕金の上部に付くイメージが高い。

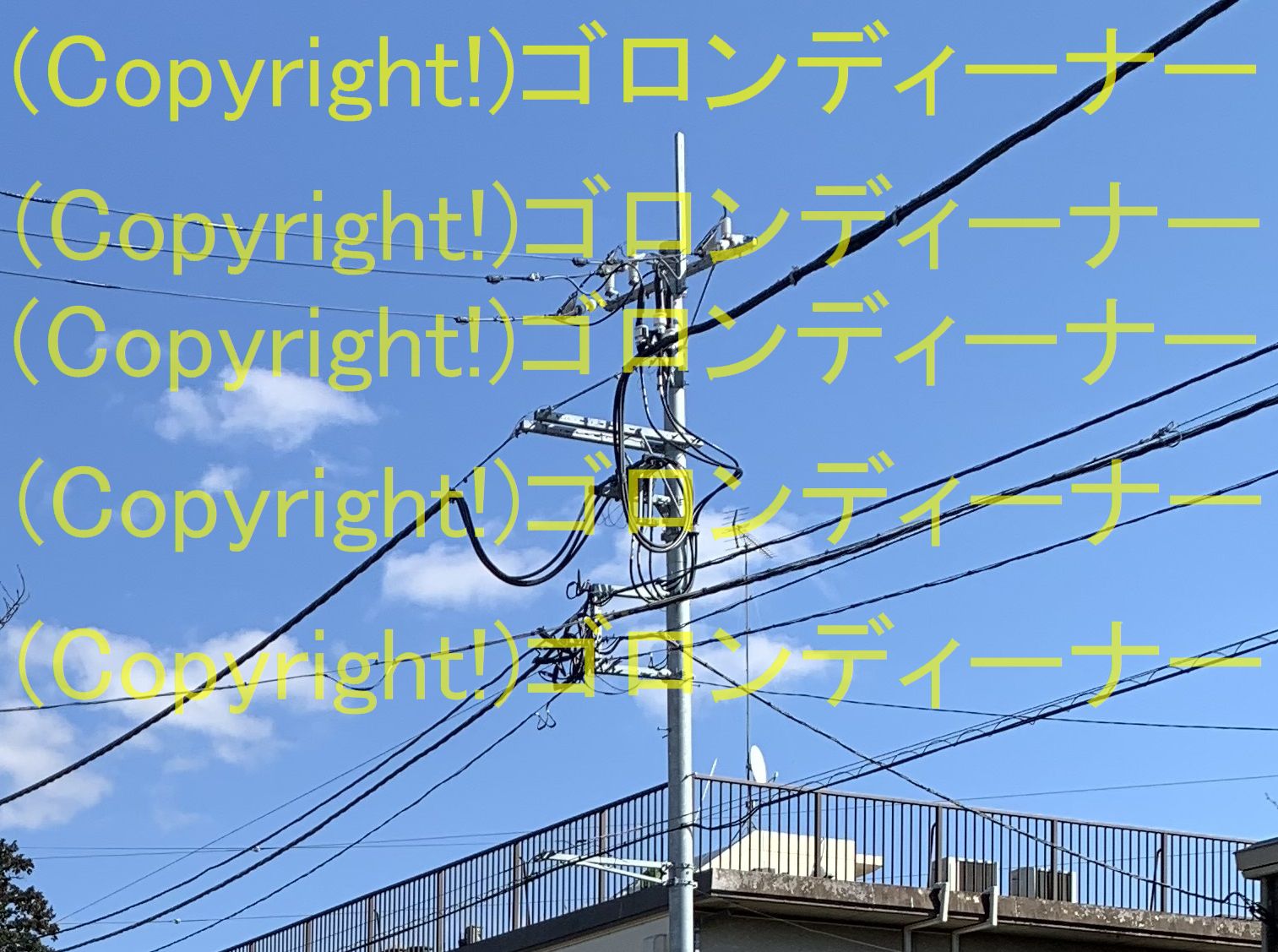

３７４５．高圧配電線をCVTケーブルとしたものでも、配電柱自体の避雷は腕金で

幹線用開閉器のようなものを施設したような箇所でも

３７４４．CVTケーブルのワイヤーは、抱腕金で支える。



水平配列へ戻している方は、高圧引き込み線である。

３７４３．トンボ腕金にアームタイレス腕金



スペースがなく、変圧器への高圧引き下げ線を固定しているトンボ腕金用のアームタイは、取り付けができなかった模様

３７４２．上段回線より分岐



と！いうよりも、これは連絡線だな。

左隣の確認はできそびれたが、連絡用開閉器を取り付けたものがあることだろう。

３７４１．鳥居型を付けた旧基本形で、単相2線式高圧配電線を背後分岐

HPのストレージが残りすくないから、無限大スペースが使えるこっちの方で掲載！

柱自体の年式は、1968年(昭和42年)

鳥居型は当時物なのかもしれない。

３７４０．避雷器を付けた単相2線式高圧配電線の引き留めで、トンボ腕金近し。



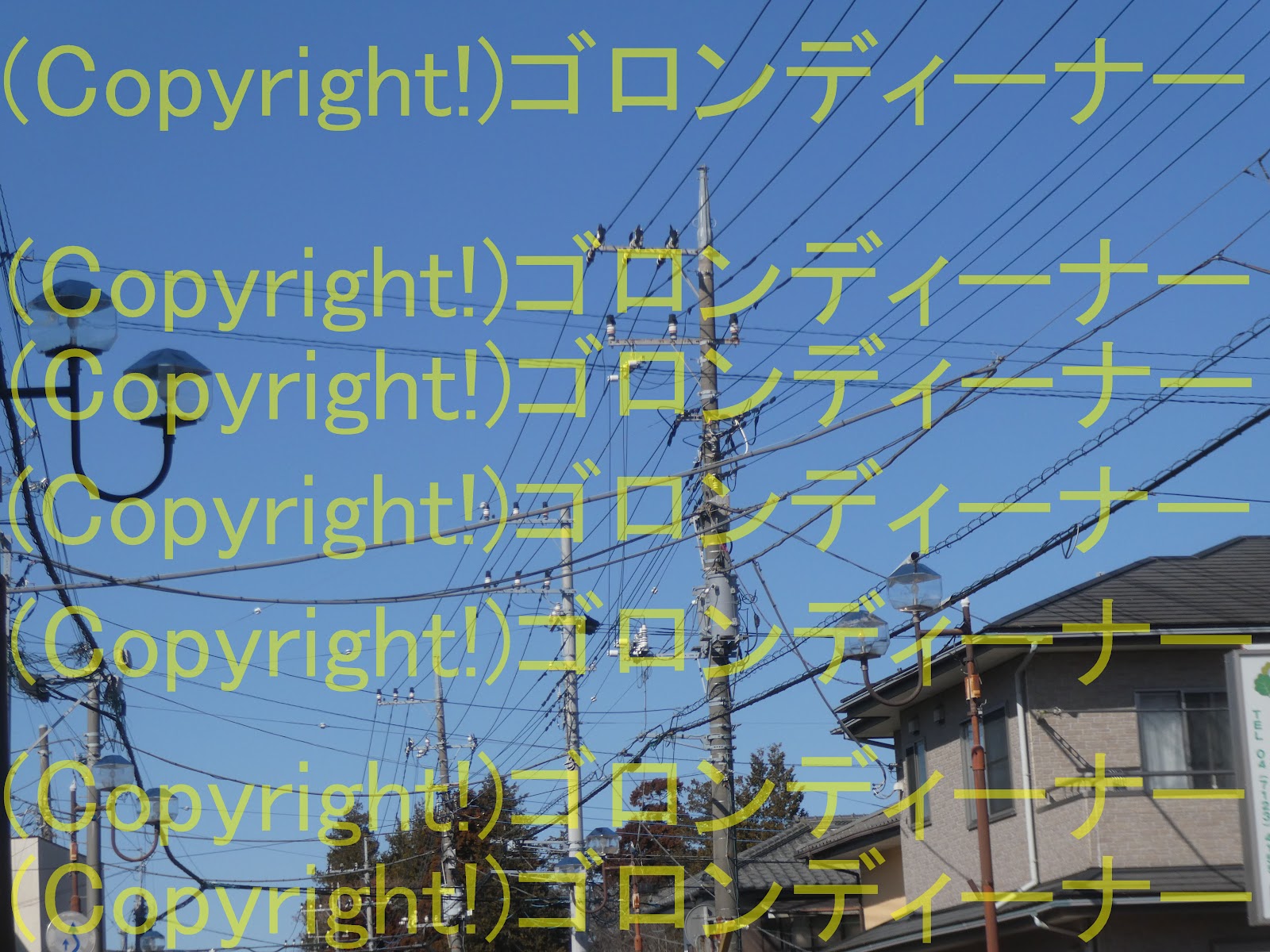

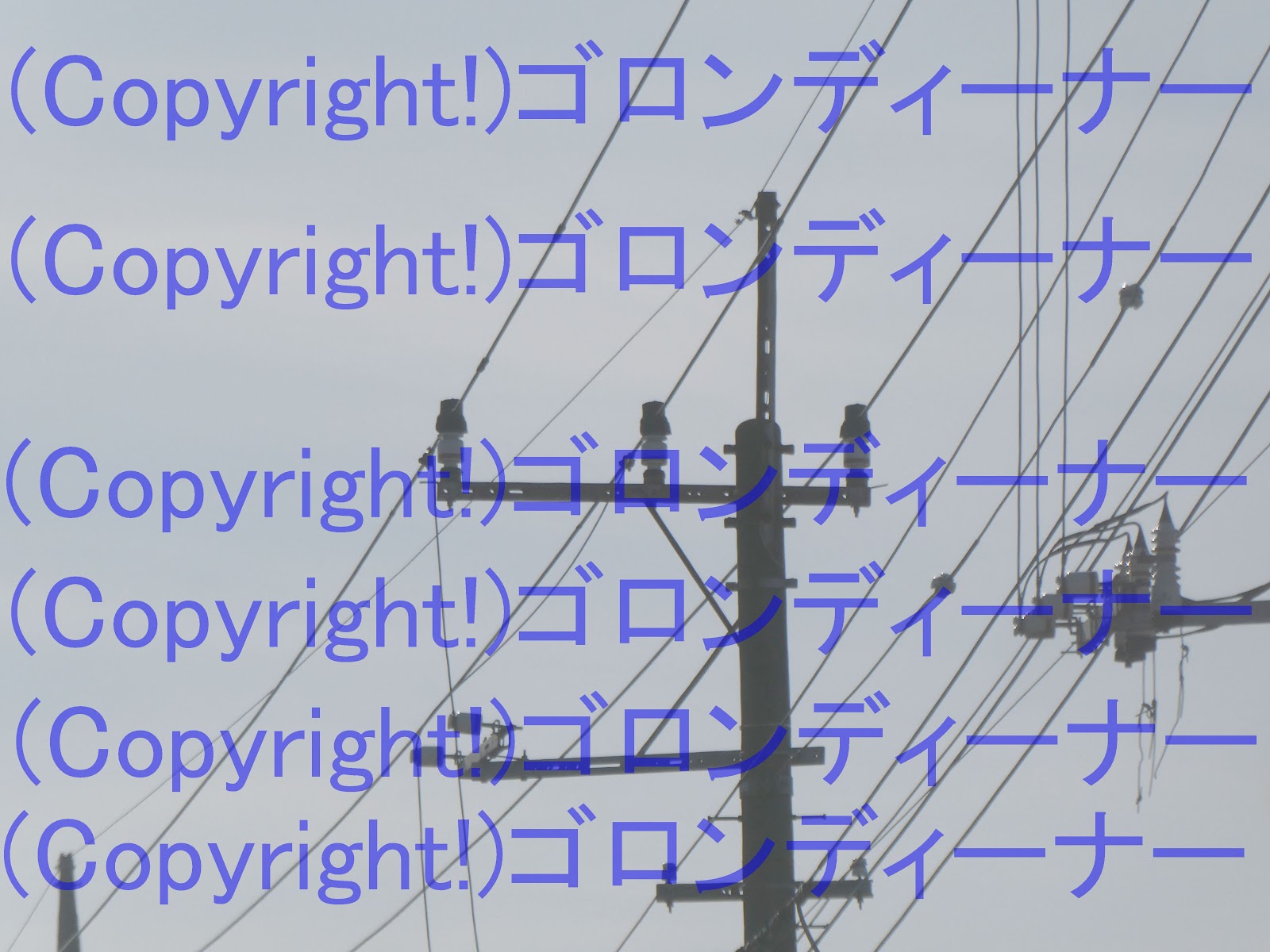

３７３９．上部3:0、下段2:1が続く。



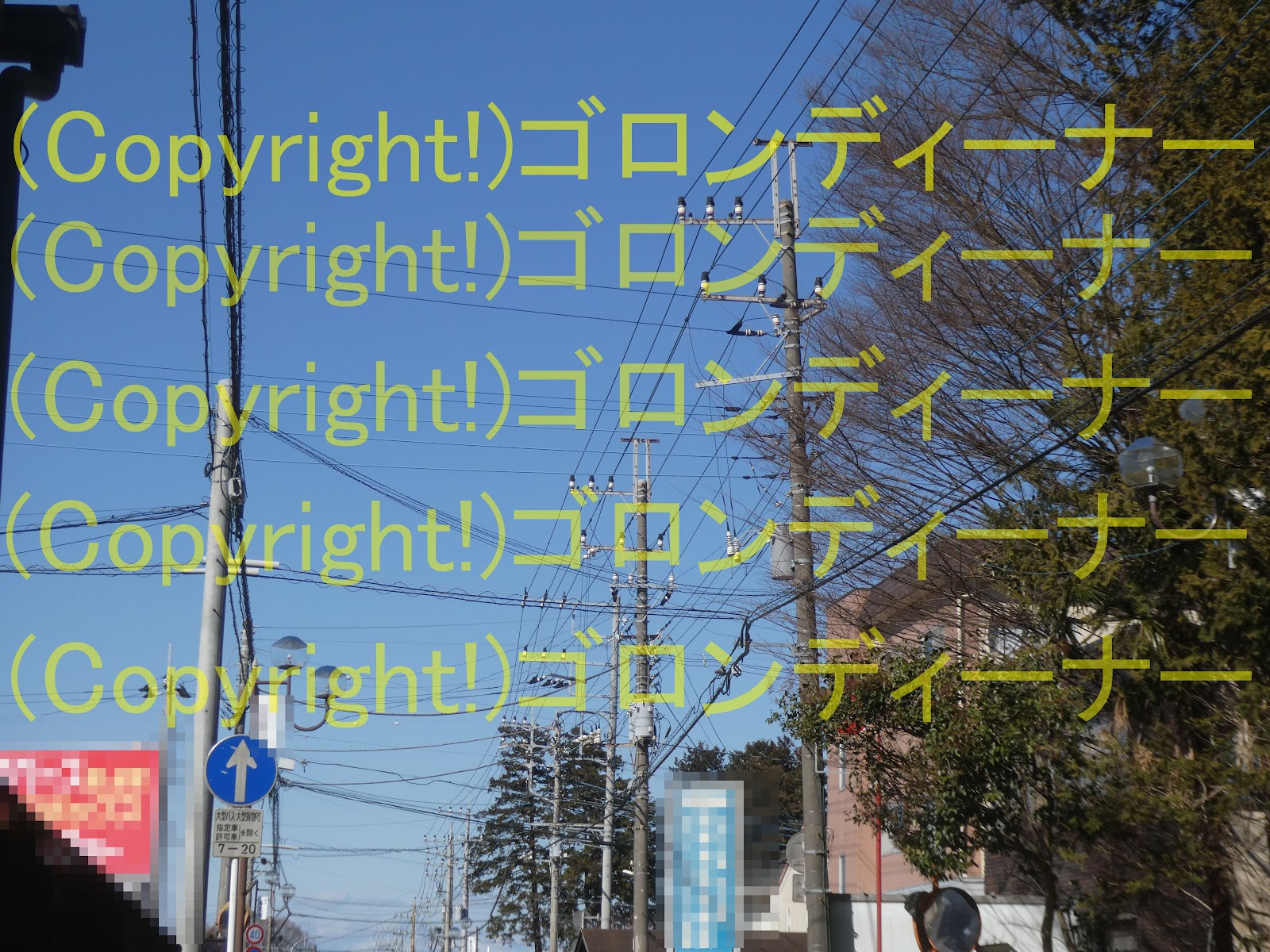

これはそこまで珍しくないが、この奥からはレアな配置構成がしばらく続く。

ここまでその構成が並ぶのは珍しい！

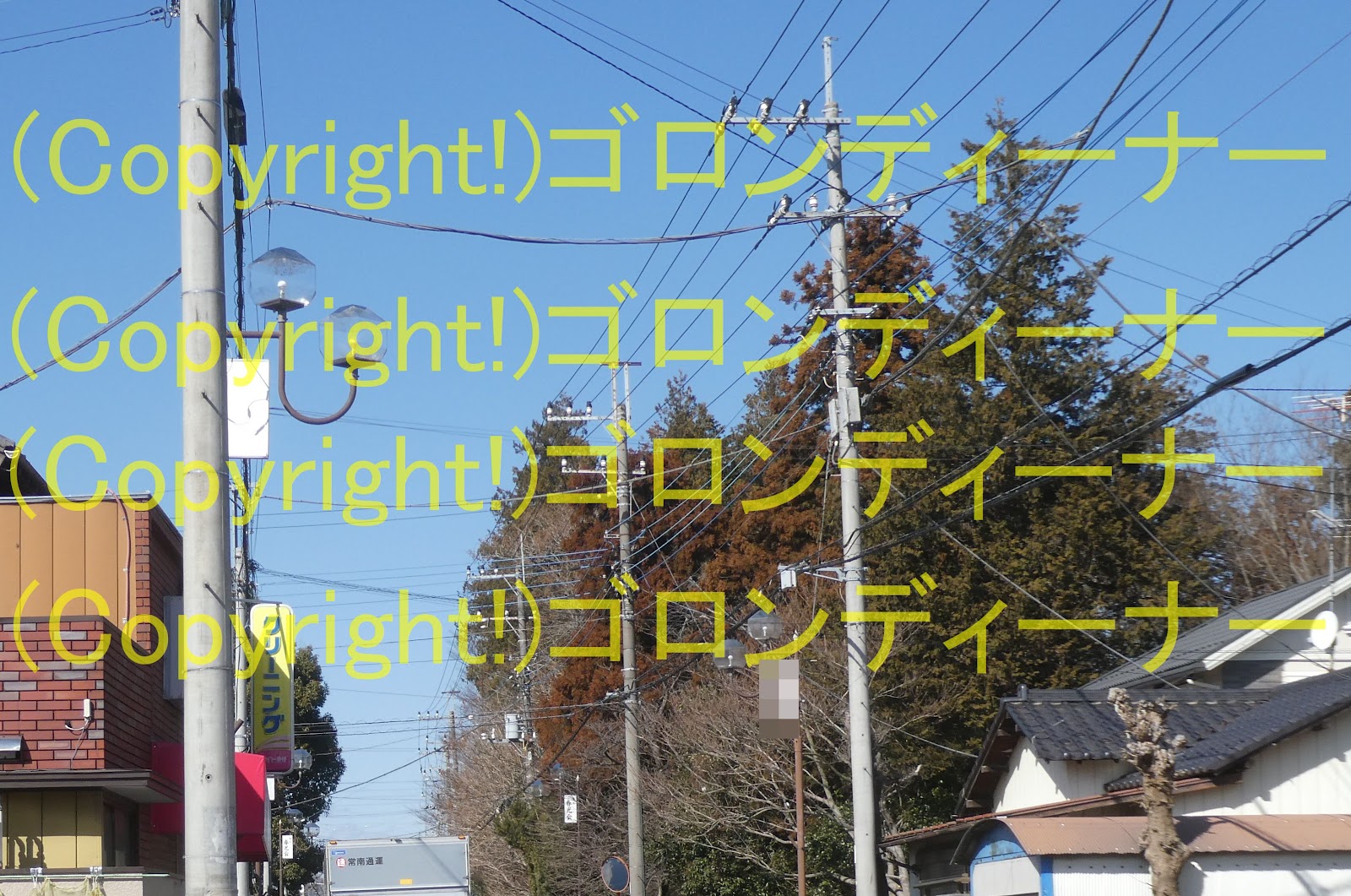

ここは一旦、上段が3:0の引き通しで、下段が開閉器装柱で中央配置だ。

架空地線の支持は色々

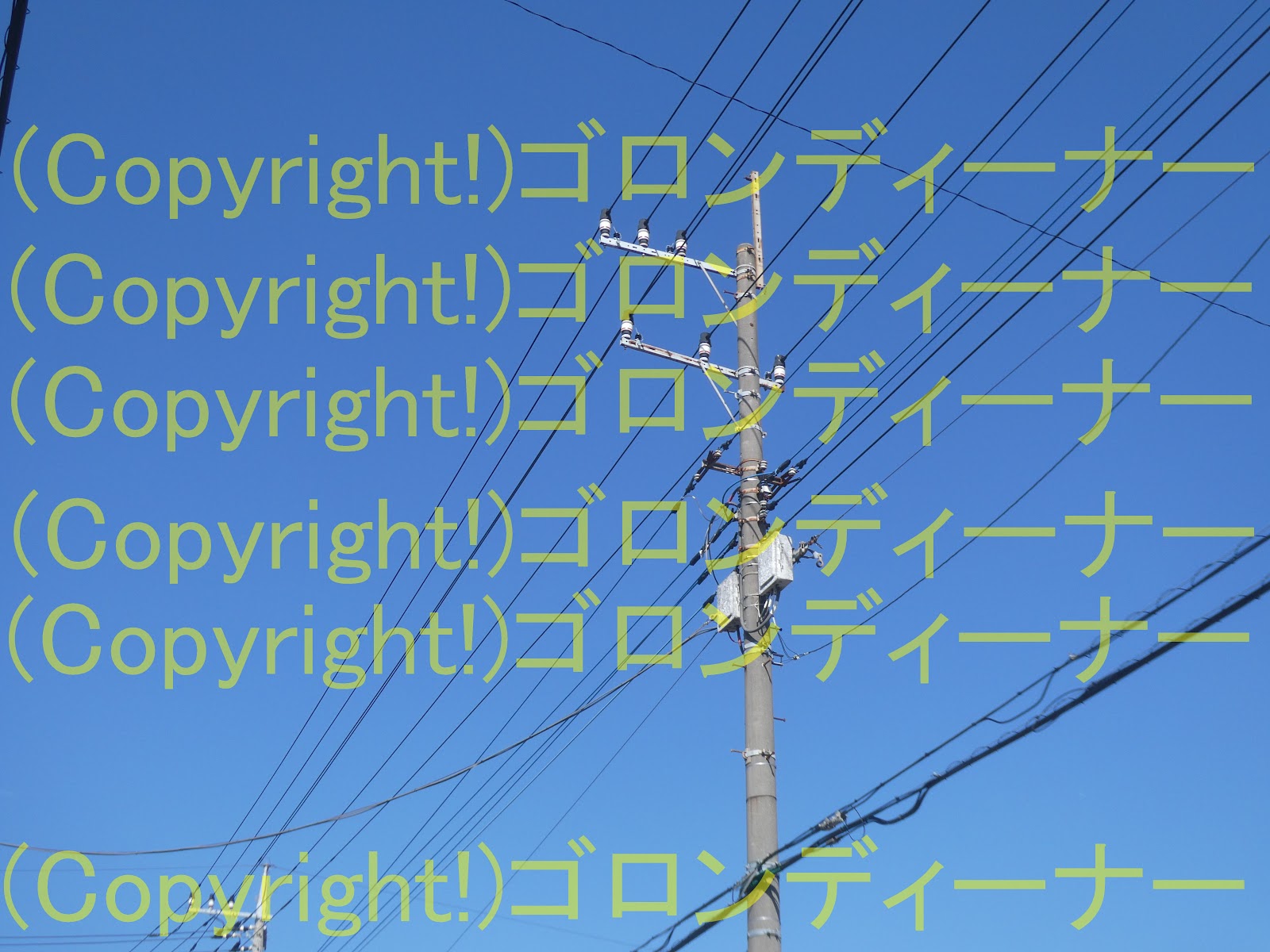

ここは変圧器周りがレア！

単相変圧器は2台あるが、変圧器の直前で1本ずつだった高圧引き下げ線が2本に枝分かれするものだ。

年式はここで見れそうだ。

柱自体はやはり古く、1965年(昭和40年)とあった。

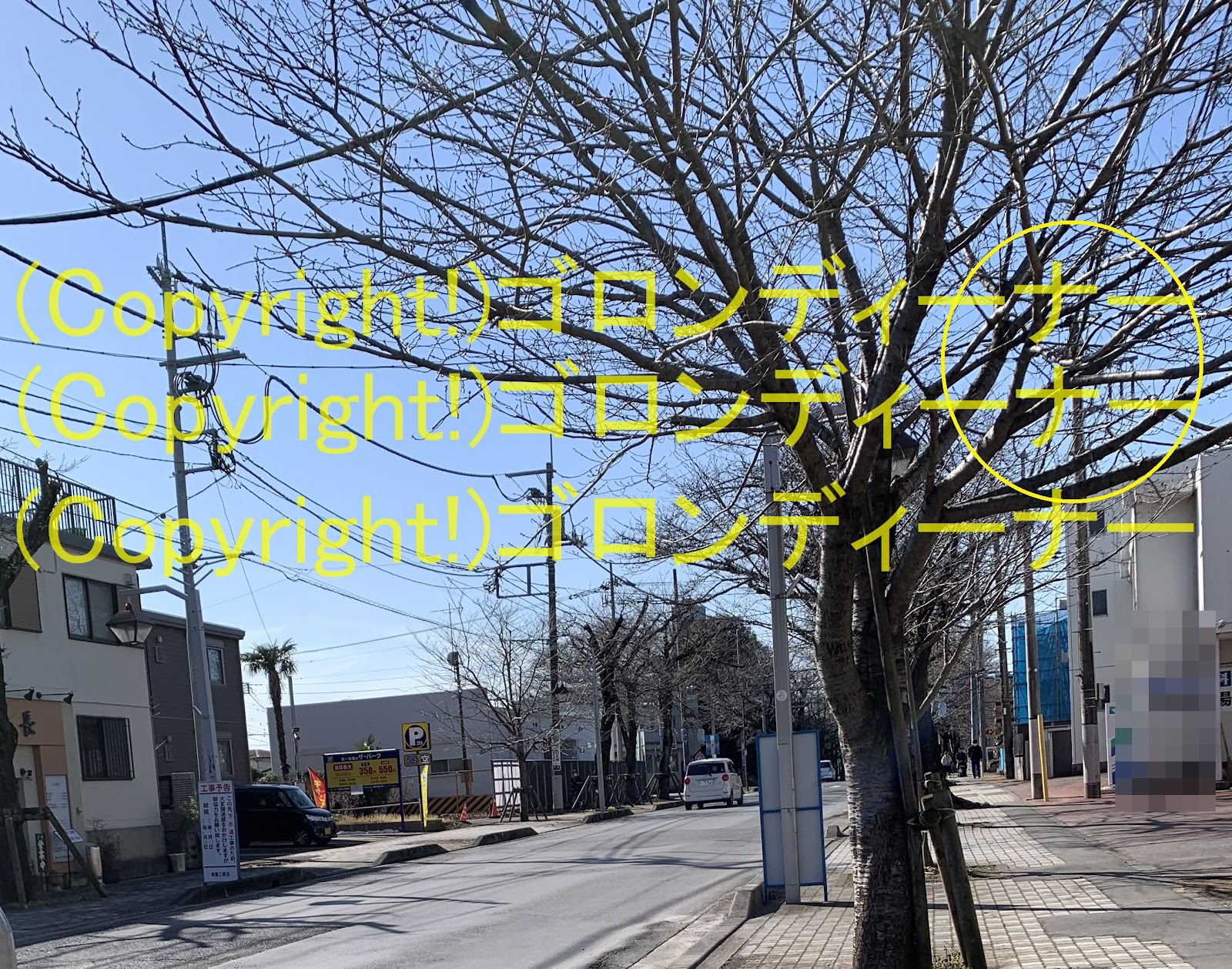

奥の方では後2本！

鳥居型で同様構成が続いていた。
