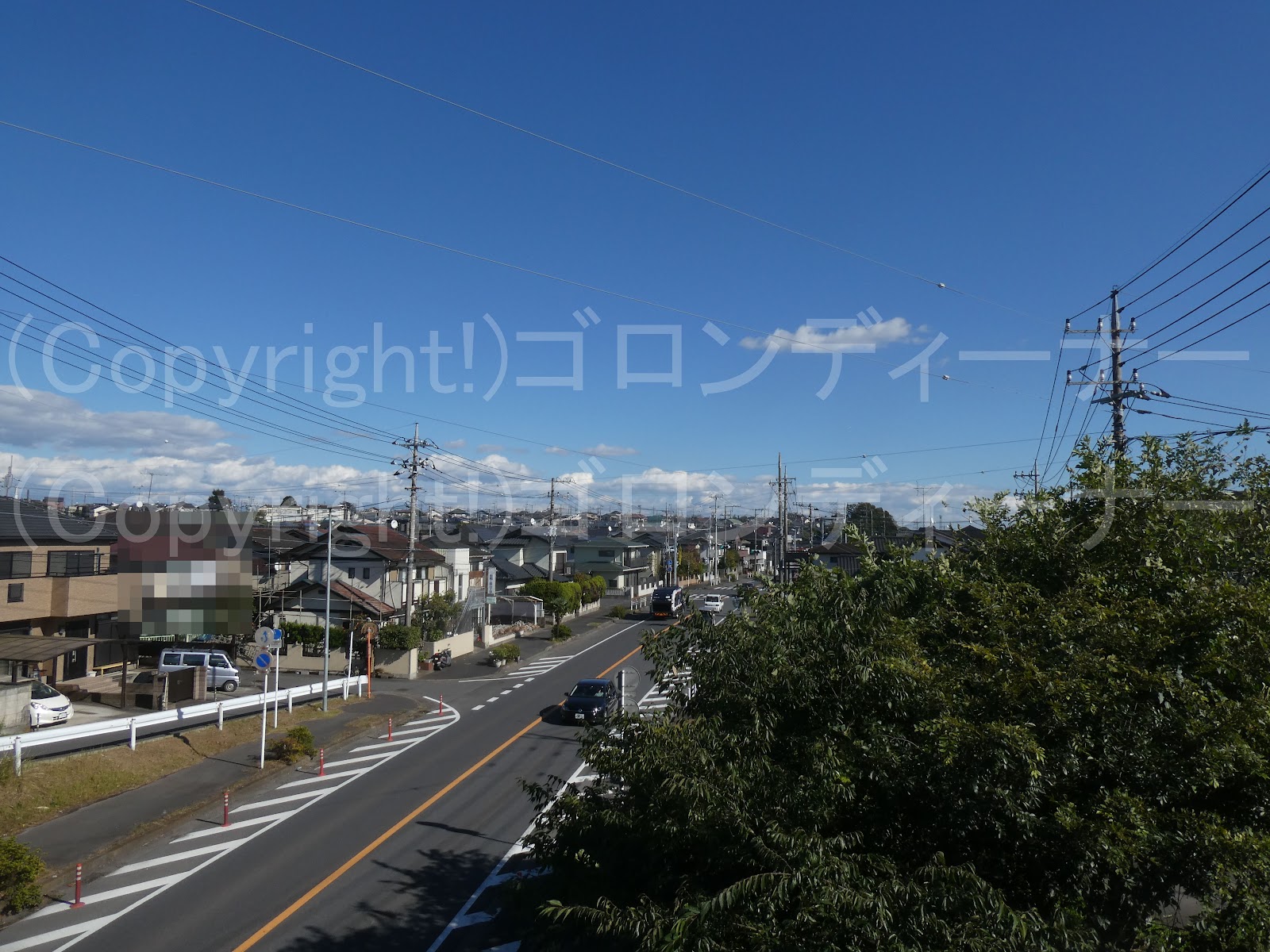

2回線を1回線にまとめる場合は、連絡用開閉器を介して合流させる例が多いが、こちらは違った!
特に開閉器などはなしで、2回線が1回線へ合流していた。
と思いきや!

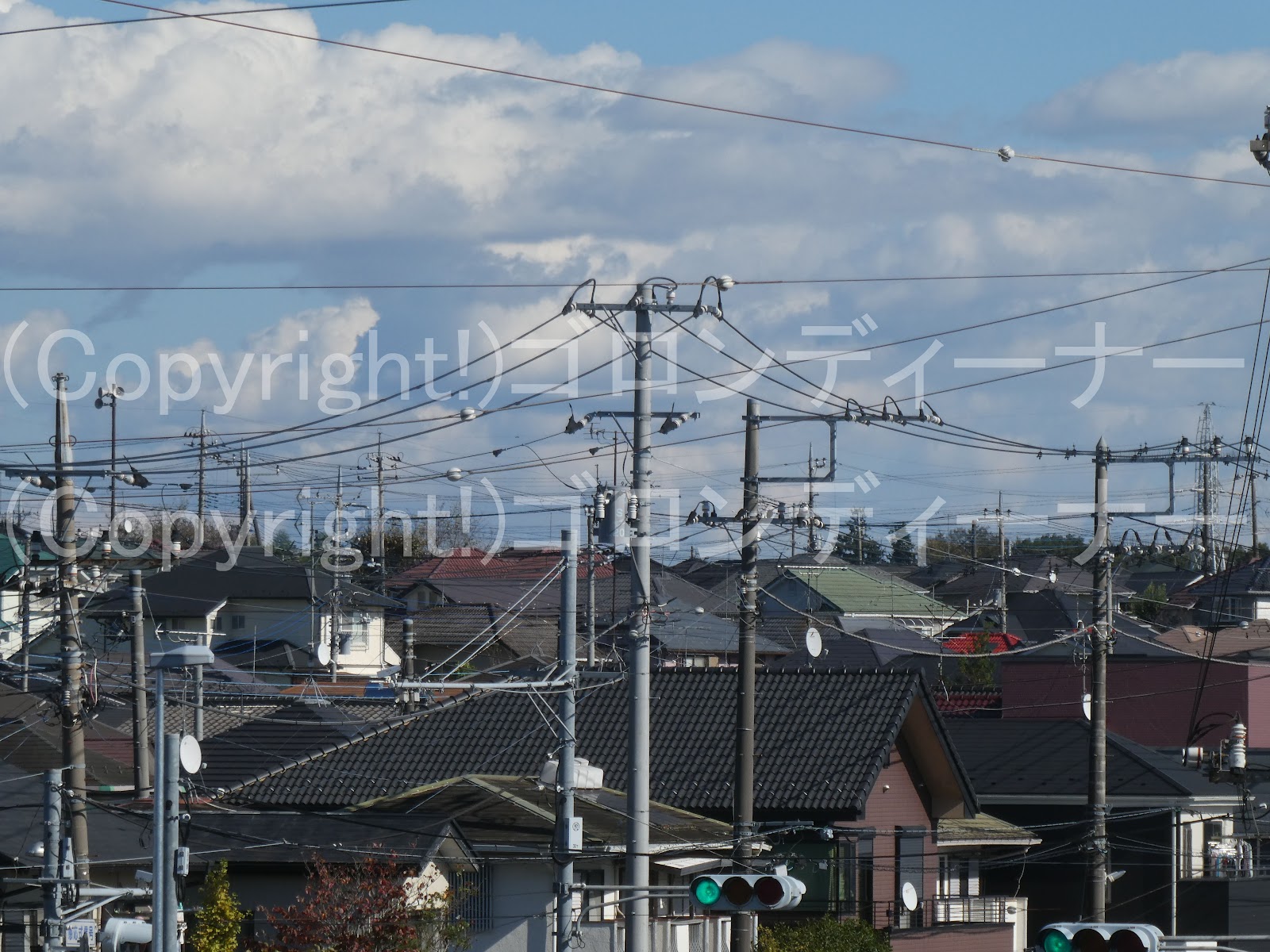

どうやらここは、左側に電圧調整器があったようだな。
それでレアな合流となったようだ。
現状は2回線が1回線へひとまとめ1本化しているかのように見えるが、ここはそうではなく、1回線の下に1回線を分岐するかのごとく、張っているようだった。
電圧調整器については、多分この辺にあったのだろう。
でも真相はよくわからず。w
3歳の頃から電力会社の配電線に興味があり、個人的に気になったものや変わったものなどを巡っています。 ※当サイト内の画像・文章の転載、複製、改変等は一切禁止します。もし発見した際は、警告のうえ、悪質な場合には法的措置をとる場合があります。 当サイトは、電力会社や機器メーカー等とは一切関係ありません。 Unauthorized copying and replication of the contents of this site, text and images are strictly prohibited.
2回線を1回線にまとめる場合は、連絡用開閉器を介して合流させる例が多いが、こちらは違った!
特に開閉器などはなしで、2回線が1回線へ合流していた。
どうやらここは、左側に電圧調整器があったようだな。
それでレアな合流となったようだ。
現状は2回線が1回線へひとまとめ1本化しているかのように見えるが、ここはそうではなく、1回線の下に1回線を分岐するかのごとく、張っているようだった。
電圧調整器については、多分この辺にあったのだろう。
でも真相はよくわからず。w

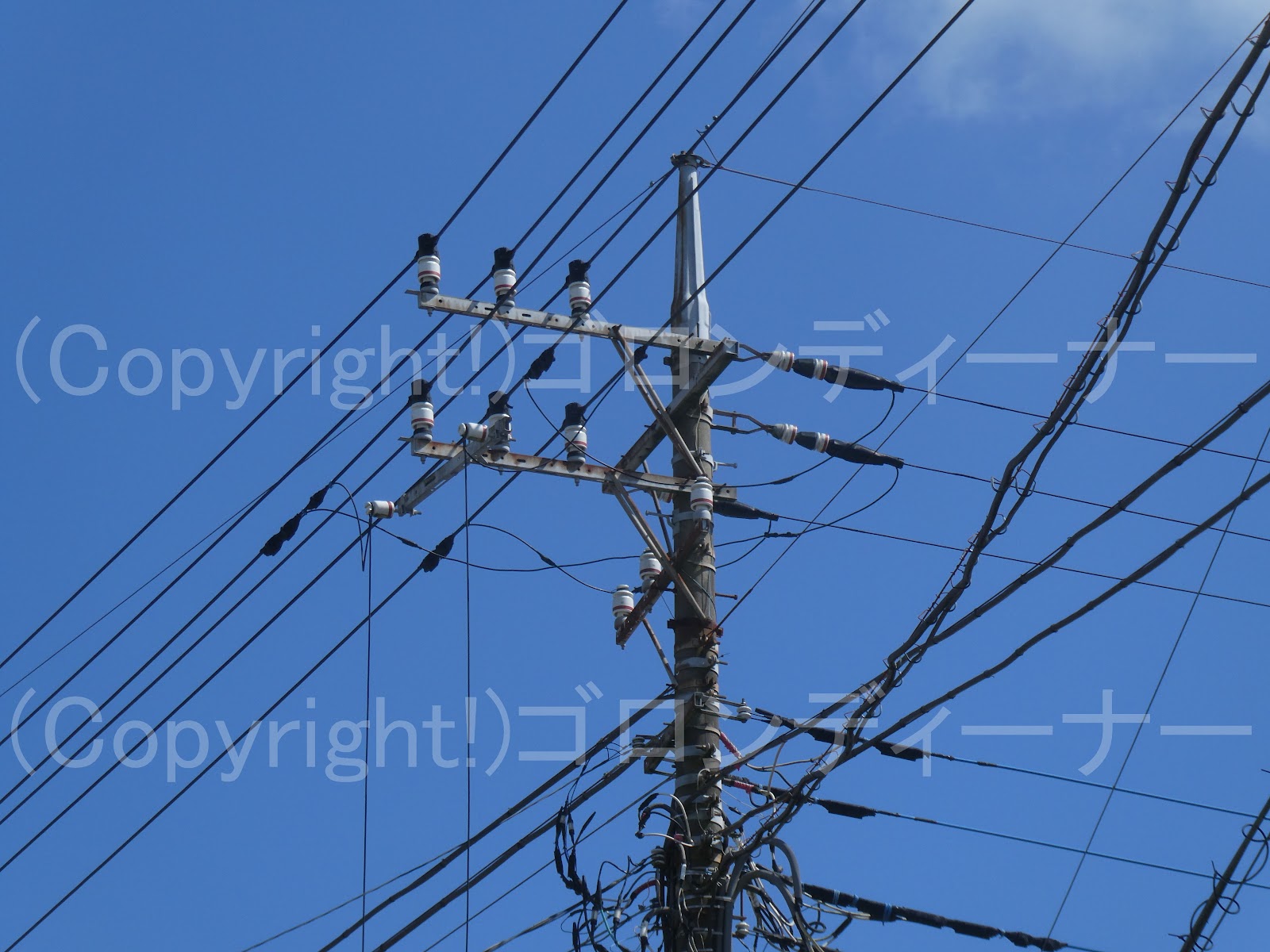

分路リアクトルを取り付けるために、ここでは左側のFアームより一旦、1回線を分岐するかのごとく高圧を振り分けているが
そのFアーム側の振り分け位置が変わっていた。
高圧用腕金であるが、少し左へずらして付いていた。
また、こうしてしまうと、一番右側の高圧配電線がFアームと接触してしまうため、Fアームにミニアームを取り付けて、1本は接触せぬよう、引き通す形で分路リアクトルへ向かっていた。
分路リアクトルの方では、開閉器を通してそこへ接続するのだが、高圧の方はUターンする形でその開閉器へ通るから、10号中実がいしが3つ付いていた。
↑このように、Dアームにすればその分の費用は節約できたと思うが・・・用地的に直角分岐ができなかったため、↑こうすることはできなかったようだ。
振り分けた後は、単相交流2線式高圧配電線を分岐するが、それが遠保用として張られていた上段回線の下の方へ向けて分岐されており、そこで引き留められていた。
↑昔からあった左側の柱で2回線を支持するには背が低すぎたため、一度振り分けた後、下段回線より単相交流2線式高圧配電線を分岐するようにしたのだろうか
それにしてもこの感じ!
何度見ても違和感ある。
2回線で上段回線から分岐しているかのように見せかけて、実は下段分岐というもの
中部電力管内ではよくあるものだが、東電管内での発見は珍しい。
後で2回線化した際にこうなったとも言えそうか?
ジャンパー線支持に関しても2回線間に銅線となった分岐の腕金が来ているため、それより低い位置に分岐用の10号中実がいしが3つあるのが見て取れる。
