８１６．単相交流でアークホーン付きクランプがいしが２連！

アークホーン付きクランプがいしでがいし２連タイプ自体、見ることが少ないが

こちらはその中でちょいとレアな分類に入ると思う。

なんと！ここではアークホーン付きクランプがいしでがいし２連！
しかも、単相交流２線式だから、益々不思議な感じがしてくる１本となっている
単相交流版はホント、数少ない。

おまけ！

お隣の市道には

普通のがいし２連もあった。
がいしどうしとの間隔は一番拾いタイプのもので、クランプがいしの配列３：０のタイプだ。

８１５．支持位置がレア！ その１

古い鳥居型を使って高圧クランプがいし３：０の引き通しのタイプとなっているが

以前は右方向へ架空地線ごと高圧配電線の分岐が行われていたからだろうか

今もその名残として

架空地線が鳥居型の天辺ではなく、ちょっと下がった位置で支持されているのがわかる。
分岐の架空地線は鳥居型天辺の右端にあったものかと推測される。
引き通しでこういったものは使うことはほとんどないので（あったとしても架空地線の両引き留め箇所だ）以前は分岐をしていたものかと思われる。

といっても、他には全くそのような面影が確認できないから、そうであったとは断定はできない。

高圧用腕金は比較的綺麗で１９８０年代頃に一度更新されたと思われるが、それを支えているアームタイの錆の色は凄い！これについては、建柱当時物かもしれない。

鳥居型とアームタイから出ている接地線も古く青色となっている。
これは、木製電柱でよく確認する接地線の色である。コン柱で見たのは今回が初だ。

８１４．元上段分岐？

ここから２日間の記事は、千葉県八千代市周辺に撮影に行った際に見つけたレアなタイプを選出し掲載しようと思う。

架空地線支持用の腕金だが、そもそも１本の腕金で架空地線を分岐をする自体ちょいとレアであるが（こういった古いものでの架空地線の分岐は鳥居型を採用することが大半である。）

こちらは元々、上段で高圧線の分岐をしていたのだろうか？

架空地線支持用の腕金と２：１になってクランプがいしが取り付けられている高圧用腕金との空間が結構空いている。

祝 配電設備に興味を持って、好きになって20周年！ｗｗｗ

配電線の電柱に興味を持ち始めて、今年で20年を迎えました！ｗ

↑2008年頃、こちらの電柱ブログ開設１周年を記念して描いたものｗ

↑好きになって20周年記念ということでアップ！あれから、コレクションも増えました。ｗｗ

そうです。突然、配電設備に興味を示したのは1995年の5月頃のことです。ｗｗ

日差しが強く暑かった思い出があるのですが、夏とまではいかない暑さだったと思います。ｗ
丁度、その時、隣家に遊びに行ったんですが、その際、２階から配電柱を眺めた思い出があるのです。ｗｗ

８１３．逆さの中実がいし！！（ねん架箇所にて）

ねん架箇所も探せばたまにあるが、ここはその中で一際変わったものがあったため、今回の母作の中から選出！

ねん架のため、ジャンパー線は位置換えされているが、気になったのはそれを支持している中実がいしだ。

なんと！！ここでは中実がいしが逆さになっている！

こういった取り付け方は雨水がたまるだろうから、あまり良好な取り付け方ではないと思うが（ピンがいしや耐塩ピンがいしの場合はなおさら）、グランドワイヤーまでのスペースが足りなかったからだろうか、逆さに取り付けざるをえなかったのだろう。


ねん架とは：こういった水平配列の高圧配電線(6600V)の場合、カーブ等で必ずしも電線の長さは一緒ではなくなる。そのため、電圧や電流にずれが生じ、各相のバランス（電圧、電流）は悪くなる。
こういった各相のバランスを整えるため、配電線路の途中（耐張がいしで両引き留めを行っている箇所。（送電線（特別高圧線）の場合は懸垂がいしによる両引き留め箇所になる。））で、電線の位置換えをすることで、そういったずれを解消することができる。
それをねん架という。

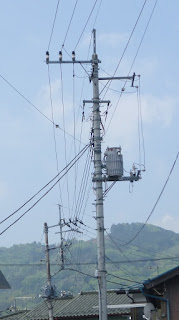

８１２．肩乗せのピンがいし！

母が秩父に行ったときにたまたま撮ってきてもらった数々の写真の中から、少し珍しいものを選出！

それがこれ！

逆向きで変圧器を取り付ける形が良い感じの１本となっているが！
こういった感じでがいしを取り付けるものはあまり見かけない。

というのは、変圧器への引き下げ線を支持する上向きのピンがいしのことだ！
ここではまるで、肩に乗せるような感じでそれが取り付けられているのがわかる。

８１１．中サイズＤ＋水平でアームタイ付き！！

２０１０年頃、こういったものが一時期増えたが、最近ではあまり新設の確認はできていない。

というのは、普通サイズよりも大きめのＤ型腕金に水平の腕金を追加して、今でも急速に増えつつある、高圧離隔装柱用腕金に見せかけたこのタイプのことだ↓

それがこれ！

一番最初に発見したときは、珍しいタイプだと思い込んでいたが、後々になってから色々な場所でも確認できるようになってきたから、そこまで珍しいものとは言えなくなった。

このタイプはよく、大型サイズのＤ型腕金に水平の腕金を追加しているものを見かけるが、ここは違った！

よくよく見てみれば、ここでは中型サイズの腕金に水平の腕金が追加されているではないか！

下段にはＣＶＴケーブルが通っており、上手い感じでそれも支持されているのがわかる。

高圧クランプがいしの配列は若干均等にはなっていない模様。

Ｄ型腕金に追加されている右方向に伸びる高圧用腕金は一番長いものが使われている。

８１０．２：１の耐張がいしの配列でジャンパー線支持に耐塩ピンがいし！！

東京都町田市にある鶴川団地にて！

ちょいと珍しいものを発見！
なんと！耐張がいしの配列が２：１になっているではないか！（東電管内では珍しい。中電管内では珍しくない。）
それも、ジャンパー線支持には一昔前の耐塩ピンがいしを使用したものとなっている！
珍しい。
高圧配電線は銅線ではなくアルミ線となっているから、大体１９７０年代後半頃のものでないかと推測する。

錆が凄いから、古いものなのかもしれないが、ここまで古いものでは一切こういったものは発見できていない。
恐らく高圧配電線を団地から遠ざけるためにこのような配列になったのではないかと思われる。
それなら普通に引き通しの２：１にする手もあると思うが、ここは両引き留めにしたようだ。
そのため、こういったレアな構成が確認できたものかと思われる。

耐張がいしを外せば耐塩ピンがいし２：１によるがいし２連タイプに見えなくもないが、それは腕金に差し込まれているわけではないから（コの形をした金具によって支持！）、ここは元々そのタイプであった可能性は極めて低い！


周辺には他にも耐張がいし２：１で同様のものや、耐張がいしの配列３：０のタイプでもジャンパー線支持に耐塩ピンがいしを使用した古いものが他にも確認できたが、そちらについては古いものになるので別途、ＨＰの方で年代物パーツのページに今後アップ予定でいる。
