３６６７．2回線で逆配置のトランス



３６１２．2回線中上段回線は、ラインスペーサーで振り分け、下段は水平配列のまま空中交差分岐



３６０９．水平腕金に開閉器を取り付けたまま、その先はラインスペーサの引き通し他が続く。



最後は鳥居型を付けて、高圧の方は三角配列で引き留め

３５１３．支柱に沿って支線が下がる。



支線の上の方は、やや支柱に接触しているようにも思える。

３５０７．Dアームを使った引き留めだが、最上部の1本は支線



３５０３．引き留めが小型サイズのDアームだが、自動開閉器の取り付けは抱腕金



３５０２．上部やり出しのクランプがいし引き通しで開閉器、下段がFアーム



上部開閉器交差にもなりうるのか、これは

動力線の腕金の取り付け方にも、ポイントあり。

３４８２．支柱に沿って支線が下がる。



支線の途中には蔦が上がってこぬよう黒い物体がついているが、それでも蔦は上がってしまってきていたようだ。

３４６６．支柱のための少し長い動力用腕金で、アームタイもあり



３３６７．少し横横腕金が長い鳥居型



目の錯覚ではなさそうだ。

それから割と新しいめ

仮引き留めの感じで、後から取り換えてこうなったように思える。

３３６５．腕金を伸ばして高圧引き込み線を分岐

 普段なら、変台で使われるような腕金である。

それにしては、横腕金が少し長いか・・・

開閉器が出ているジャンパー線を支持しているのは、耐塩高圧ピンがいしである。

３１０５．角型Dアームどうしで引き留めあう



３１０３．ラインスペーサーを取り付けた高圧配電線の分岐だが、上には架空地線あり。

こういう場合の分岐は、架空地線は張らないのが基本のようだが、ここはなぜかそれを残したようだ。

多分元は普通の水平分岐だったのだろうが、3階建ての住宅が後で建ったため、それでラインスペーサーを取り付けた高圧配電線の分岐に変わったのだろう。

３０５２．上段のみ振り分け

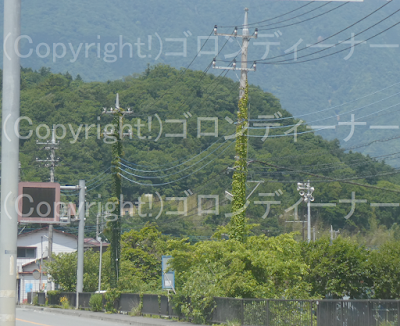

２９１８．蔦上がる。 その２



２９１７．蔦上がる。 その１



２８９９．うまい具合に支柱をかわす。



千葉方面は今も古い銅線を使用したものが数多く残るが

今回はその手のものを使用した振り分け引き留め柱で

上手い具合に支柱を避けたものを発見

２８９０．パンザーマストに直付けのやり出しの腕金で、架空地線仮引き留め



コン柱やパンザーマストにやり出しの架空地線の腕金を取り付けた例は、ほとんど見かけない。

ここは途中から架空地線を廃止としたようで、仮引き留め状態。

高圧用腕金は負荷側向き。

２８８７．高圧引き込み線の引き留めに鉄骨電柱



ここでは珍しく

電力会社が管轄しない高圧引き込み柱として、鉄骨が使われていた。

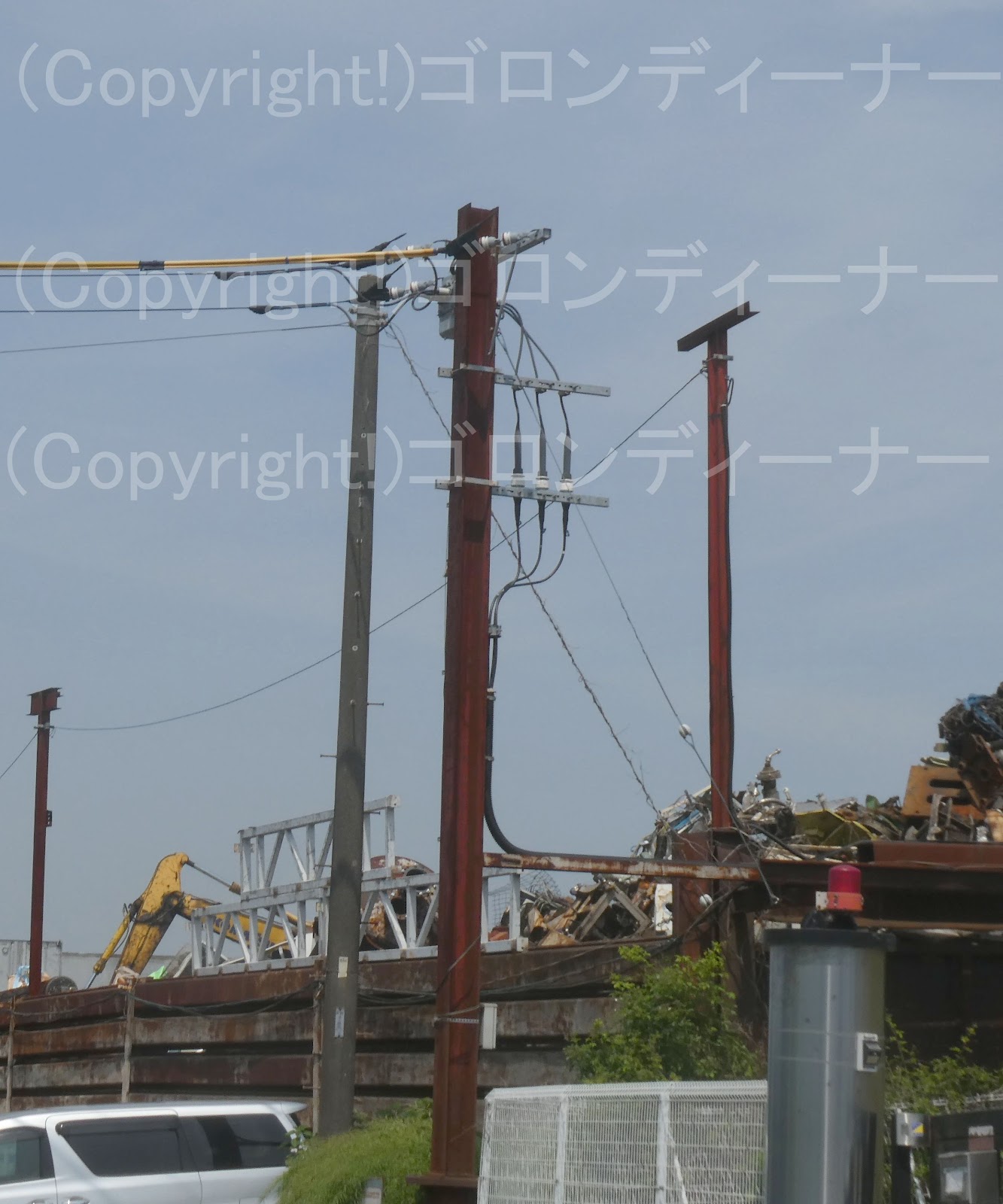

２８８５．高圧引き込み線の引き留めで、ちょっと贅沢そうな設備



電力会社は管轄しない高圧引き込み線の引き留め部であるが

ここはちょっと設備が色々と付いており、贅沢そうだった。

断路型避雷器だろうが、避雷器についてはやや大型。

筑波山で見た以来だ。
