高圧ピンがいしについては、かつての3300Ｖ仕様の旧型のものも見つかった。
さて、それでは見ていこう！

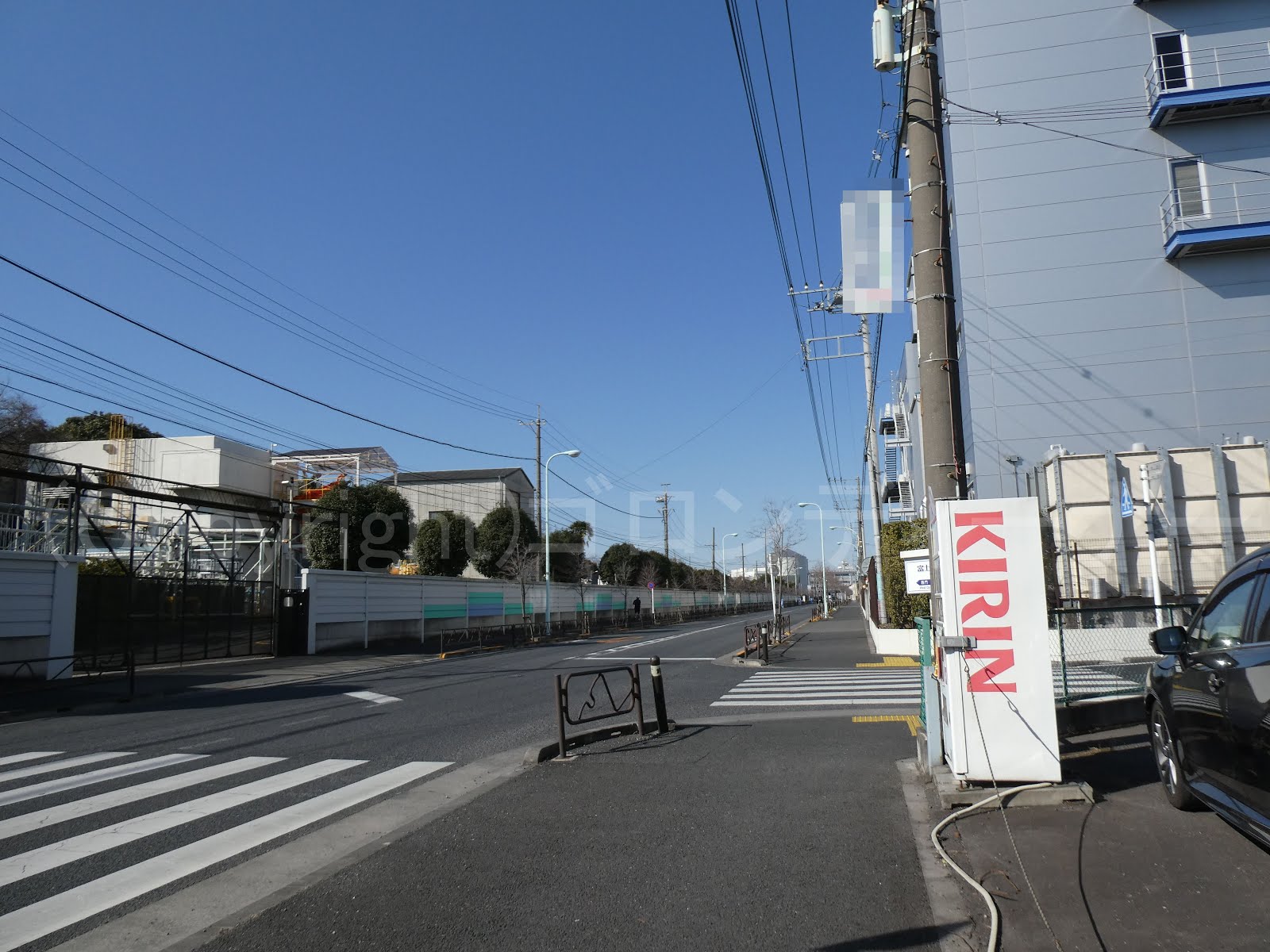

まずは、２回線中、上部のみ引き留めが見えてきたから、負荷側からの追跡だな。
奥の方については、突然設備が古くなり、高圧ピンがいしの引き通しがお見え！
それも高圧ピンがいしも近代普及のものではない。
中には、かつての3300V時代に普及していた旧型の高圧ピンがいしもある。
唯それは、ここでは上段回線でしか確認できない。
それだと、下段回線は後から増設された感じか
なお、その中で、こちらは高圧ピンがいしが何等かの原因で壊されたのか、下段回線の方だが、真新しい10号中実がいしが右側に１つだけ取り付けられている。
そして！
 |
| 架空地線支持の腕金に接続されている接地線については 高圧用腕金を支持していアームタイと、低圧線で確認できる接地側電線にも接続されるが こちらの構内線には低圧線で確認できる接地側電線が張られていないので アームタイに接続した後は、直に地中へ引き下がっているのが見える。 |
こちらは、全ての電線を片側へ寄せたやり出し装柱となるが、高圧ピンがいしは２連であった！
 |
| 架空地線の支持位置が、高圧配電線方向へ寄っていないのは、多摩地区の影響を受けたな 神奈川や、それから関西電力管内などでは、必ずこの場合は、架空地線も高圧配電線方向へ寄せるはずである。 |
しかも上部は旧型仕様！
旧型仕様の3300Ｖ用の高圧ピンがいしの２連引き通しは初見だ！
・・・と思ったが、一番左側のものについては、現在の6600Vの近代仕様に取り換えられている。
続いて、その次では
高圧耐張がいしを使った振り分け引き留めが２本確認できたが
こちらもその高圧耐張がいしの数が１連となっており、明らかにこれは、かつての3300V設備であるかのような感じとなっている。
今の反対側はこんな感じだ！
これは負荷側だろうか
さっき上部回線については、引き留めが見えたし・・・それから、高圧用腕金の取り付け向きも見るとそういう風になるはずである。
ここでは上部に引き込み用の開閉器を取り付けており、下段回線の合間を通りながら引き込み線を引き下げている。
下段の１回線については、完全に引き留められたものを発見
なんだかよくわからない配電線である。
旧型の高圧ピンがいしの拡大写真はこんな感じで！
昭和の頃によく普及していた、鳥居型を取り付けた両引き留め装柱を発見！
ところで・・・
こちらも高圧耐張がいしは１連のようであった。
やっぱ3300V設備か・・・
いや、起点というべきか・・・
高圧耐張がいしに関しては、こちらも１連であり、かつての3300V設備であろう感じがする。
なお、引き留めクランプカバーはない。
昭和の頃は、その手の黒いカバーもないものが多かった！
