３６４７．本線側は離隔腕金、分岐先は腕金を伸ばしてがいし型変流器



３６２３．上部平成初期のクランプがいし2:1引き通しの基本形、下段が普通サイズのDアームで自動開閉器付きの中実高圧耐張がいしで両引き留め



３５４２．上部中央固定のクランプがいし引き通しで連絡用開閉器、下段が腕金やや片寄固定の不均等2:1でクランプがいし引き通し



３５３１．腕金中央固定の不均等2:1のクランプがいしの配置で、左へ高圧引き込み線を分岐



その引き込み側までは東電の配電柱となっており、環境配慮の茶塗装電柱だ。

３４９６．離隔腕金でその背後は、ケーブルヘッドを取り付けた引き留めの分岐

３４７８．鳥居型を付けた両引き留め装柱で、腕金を伸ばしてがいし型変流器



３１７８．クランプがいし2連引き通しの下に、都市型配電用の開閉器



３０１７．変わったねん架



高圧配電線をねん架する形については、色々ある。

架空地線支持の腕金やキャップを活用する例もあるかと思うが

ここは2回線の高圧配電線がある内の下段の1回線でねん架しているから、スペースの関係もあってか、変わった構成となっていた。

高圧配電線の向きとは垂直にねん架用の腕金を取り付けていた。

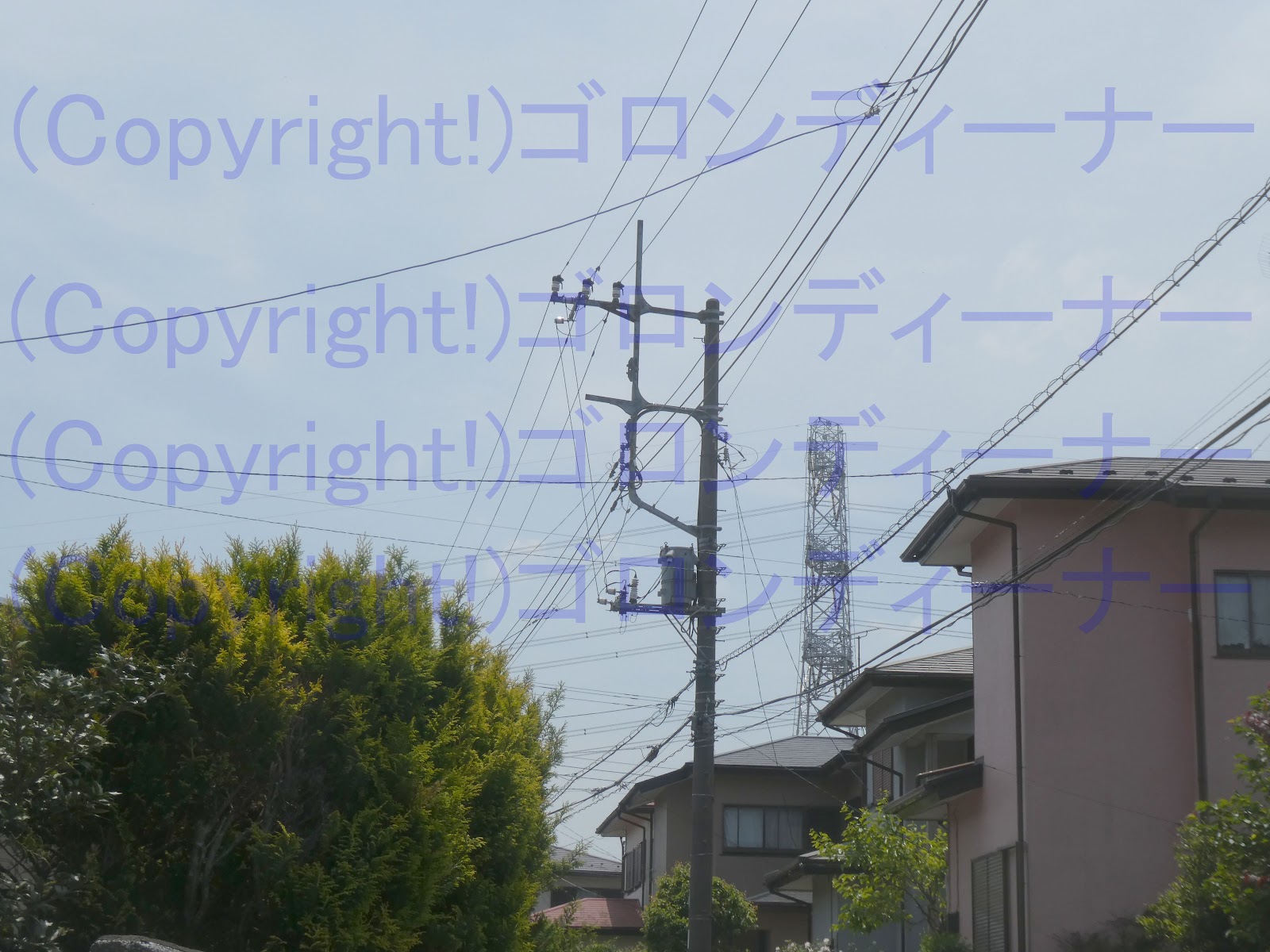

２９６７．上部Dアーム、下段は離隔腕金



この日はまた

古い送電線を撮りに

磯部駅へ出かけた。

駅を降りて、坂を上がった地点だった。

ここでは珍しく、上部は小型サイズやちょい長サイズのDアームを使用したもので垂直配列、下段は、普通サイズや離隔腕金を使用した水平配列で、上下で不揃いとなったレアものを発見！

うちこちらは、上部は小型サイズのDアームで、下段が普通サイズの水平腕金を使用で、やり出し装柱となっている。

東電管内では、基本的には2回線の高圧配電線を張る場合は、上下で配列を揃える例が多いから、これは珍しい！

2本連続で並んでるようだった。

2本中片方が、上部がちょい長サイズのDアームで、下段が離隔腕金だった。

２９３７．上部離隔、下段普通のやり出し装柱による両引き留め



2022年6月25日

この日は東葉高速鉄道の東海神駅付近での撮影となった。

まずは東海神駅より～

駅を出てすぐのところだ。

本当はここでは、Fアームの内部にジャンパー線支持のクランプがいしを取り付けたレアものの撮影を行いたかったのだが、それについては設備更新に伴い現存しておらず、やむなくこちらのレアものの撮影となった。

2回線の高圧配電線を張ったものとなっているが、ここは珍しく上下が不揃いで、上部は離隔腕金で、下段については普通サイズの高圧用腕金を使用したもので、やり出しによる両引き留め装柱となっていた。

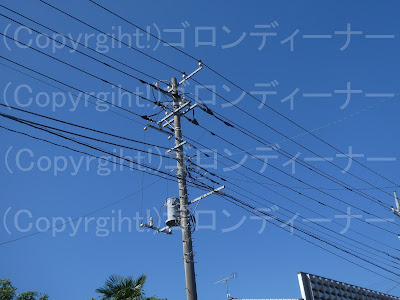

２９３２．上から順に、Fアーム、水平抱腕金、Dアーム



ここでは上から順に

本線用にFアーム、左方向への分岐用に通常の水平抱腕金、コンビニへの高圧引き込み用にDアームの順で、様々な種類のアームが付いていた。

２９２２．離隔腕金の背後にDアーム

ここで背後にあるDアームは、木々から配電線を守るためのものだろうか

2本の支線を張ったものが確認できた。

2本連続で並んでいた。

２９１３．普通の高圧耐張がいしで、長い直線ストラップ



長い直線ストラップは、中実耐張がいしで見かける例が多いが

ここでは普通の高圧耐張がいしを使用した単相交流2線式高圧配電線路の振り分け箇所で（高圧用腕金は、小型サイズのDアームを使用）、それが確認できたのだった。

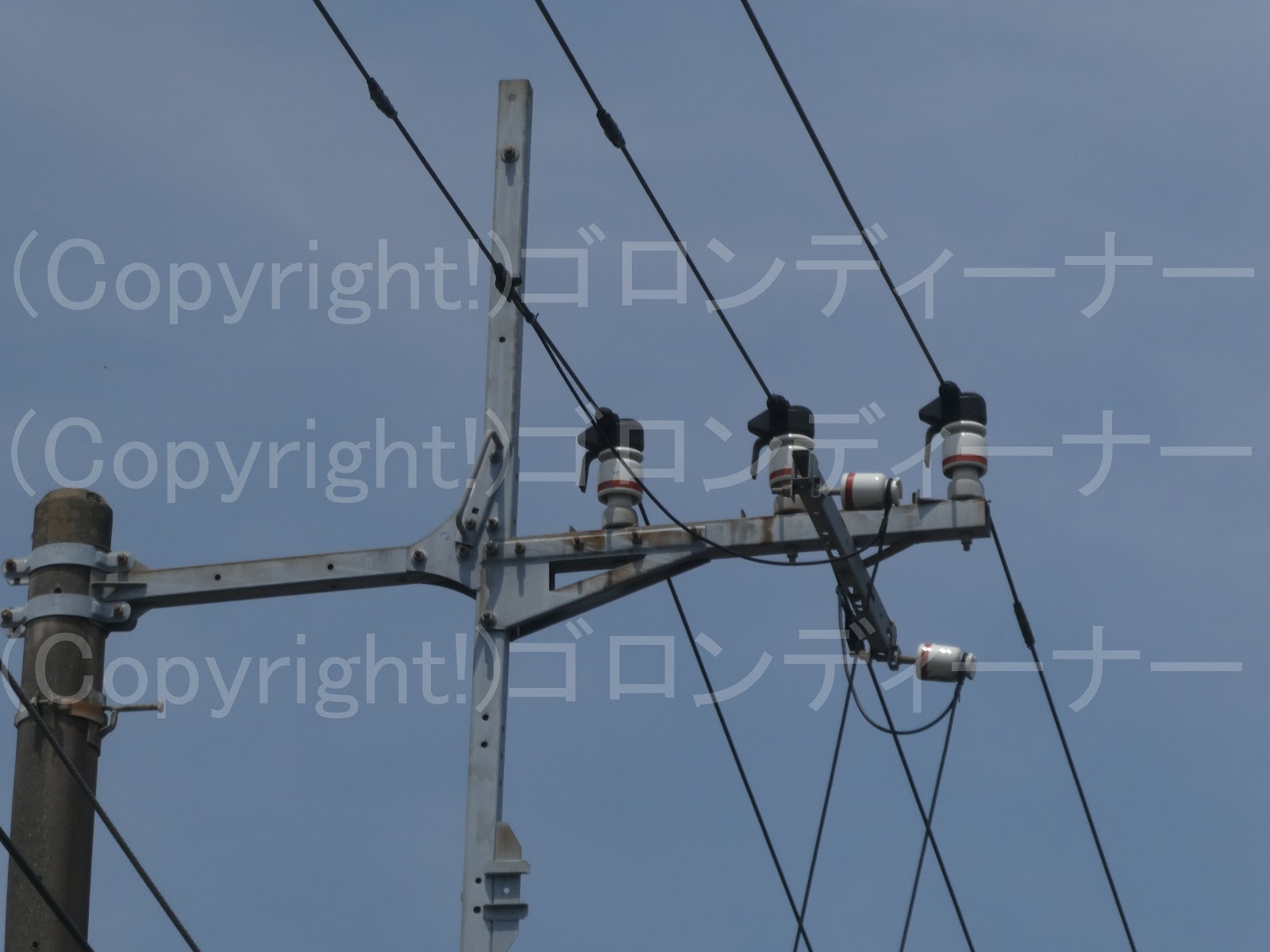

２８８２．Fアームでアークホーン付きクランプがいし



この構成も中々見かけない。

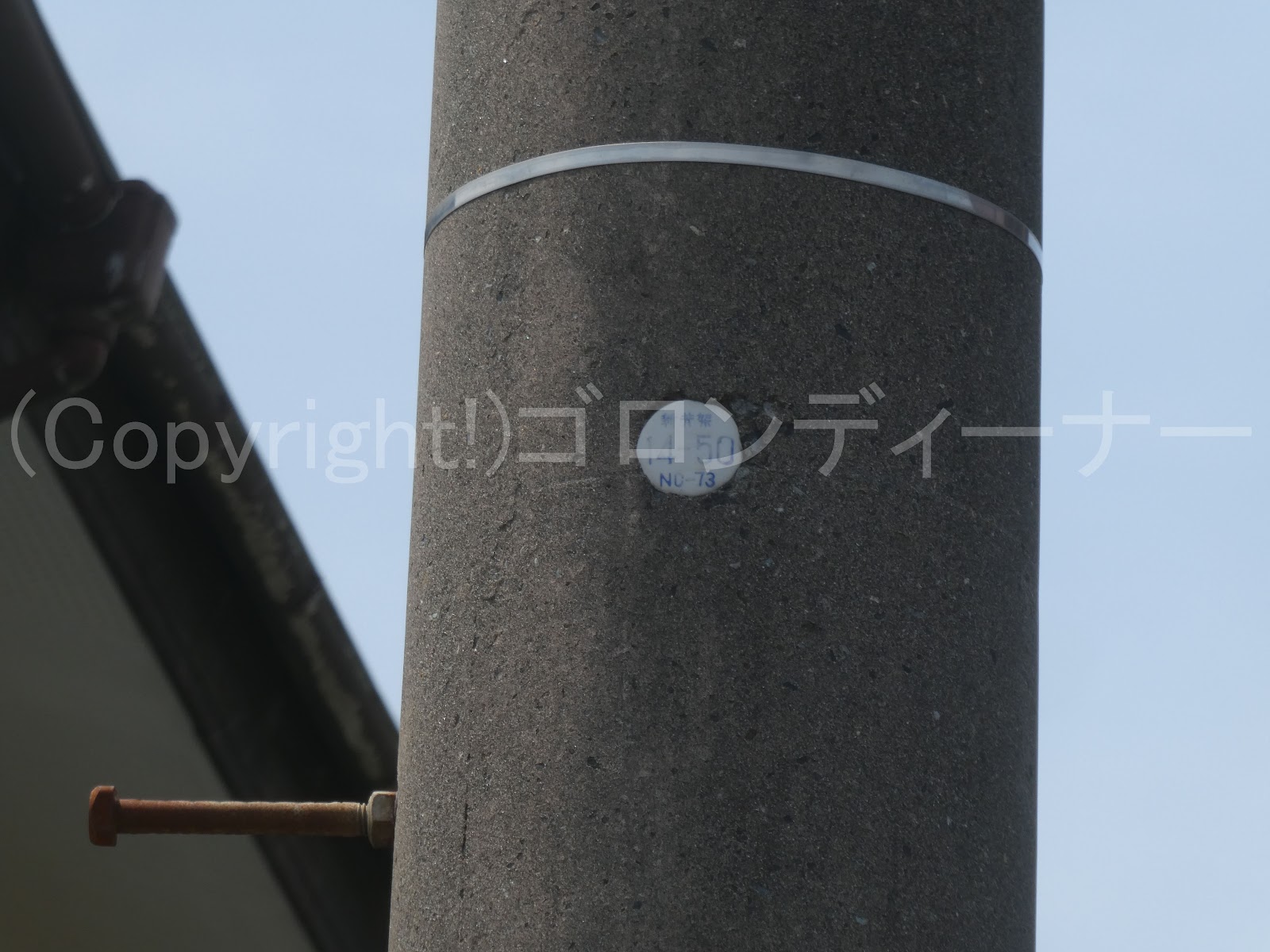

柱自体の年式は、1973年だった。

この時代ならまだFアームは初代だろう。

アークホーン付きクランプがいしだから、Fアームについては一度取り換えたのだろう。

２７４４．細い昔の鋼管柱で頭上引き留め
