１９６５．低圧配電線の引き留めに高圧耐張がいし

低圧配電線も時には何等かの事情でスパンが長くなることがある。

スパンが長くなればなるほど、当然普通の低圧引き留めがいしでは引き留めもできなくなるから、強度を付けるように高圧耐張がいしを使用することもある。

こちらのFアーム

右側へ低圧配電線を分岐しているのだが

その引き留めに高圧耐張がいしを使用しているのが見て取れた。

なお、通常通り、接地側電線と電圧側電線で区別ができるよう、一応その固定部にはいつもの低圧引き留めがいしもあった。

分岐先はこんな感じ。

この感じだと、駐車場があってその途中に配電柱を建てることができなくなったから、スパンが長くなったのかと思われた。

こちらも同じく、低圧配電線(電灯線)の引き留めに高圧耐張がいしを使用している。

１９６４．空中分岐で両引き留め



ワイヤーを張って高圧を空中分岐をする場合は、1箇所のみの分岐であることが多いが、こちらは違った。

両側で空中分岐を行っているようであり、その箇所は両引き留めだ。

なお、両引き留めに関しては、単一のアームでは行っておらず、一応2つのアームがあるのが見て取れる。

ちなみに関西電力管内など地方の電力会社では、こういうものは普通にあり、腕金を使用することもある。

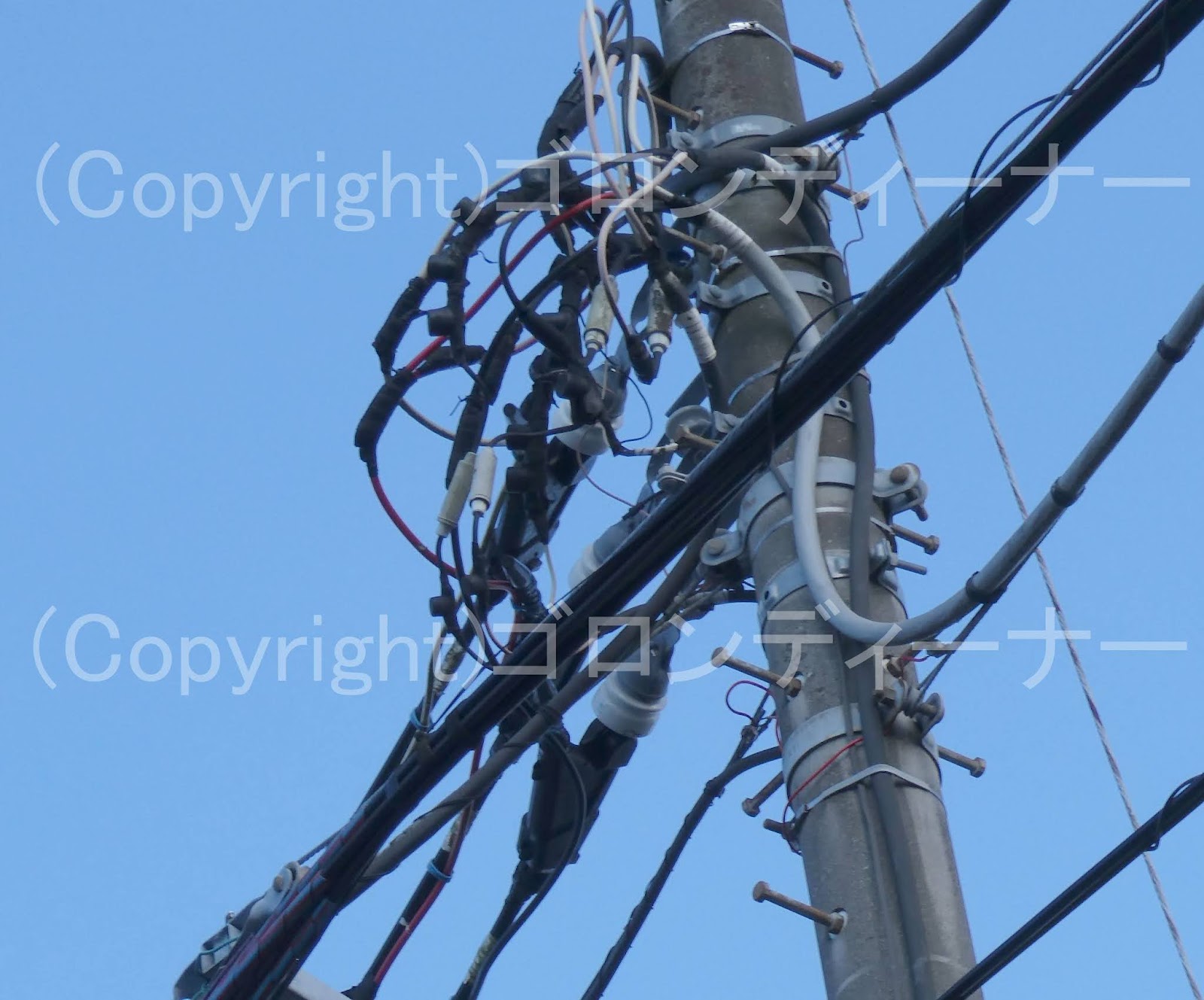

１９６３．Dアームの背後に分岐用の開閉器



Dアームの内部に分岐用の開閉器のある光景

中々ない。

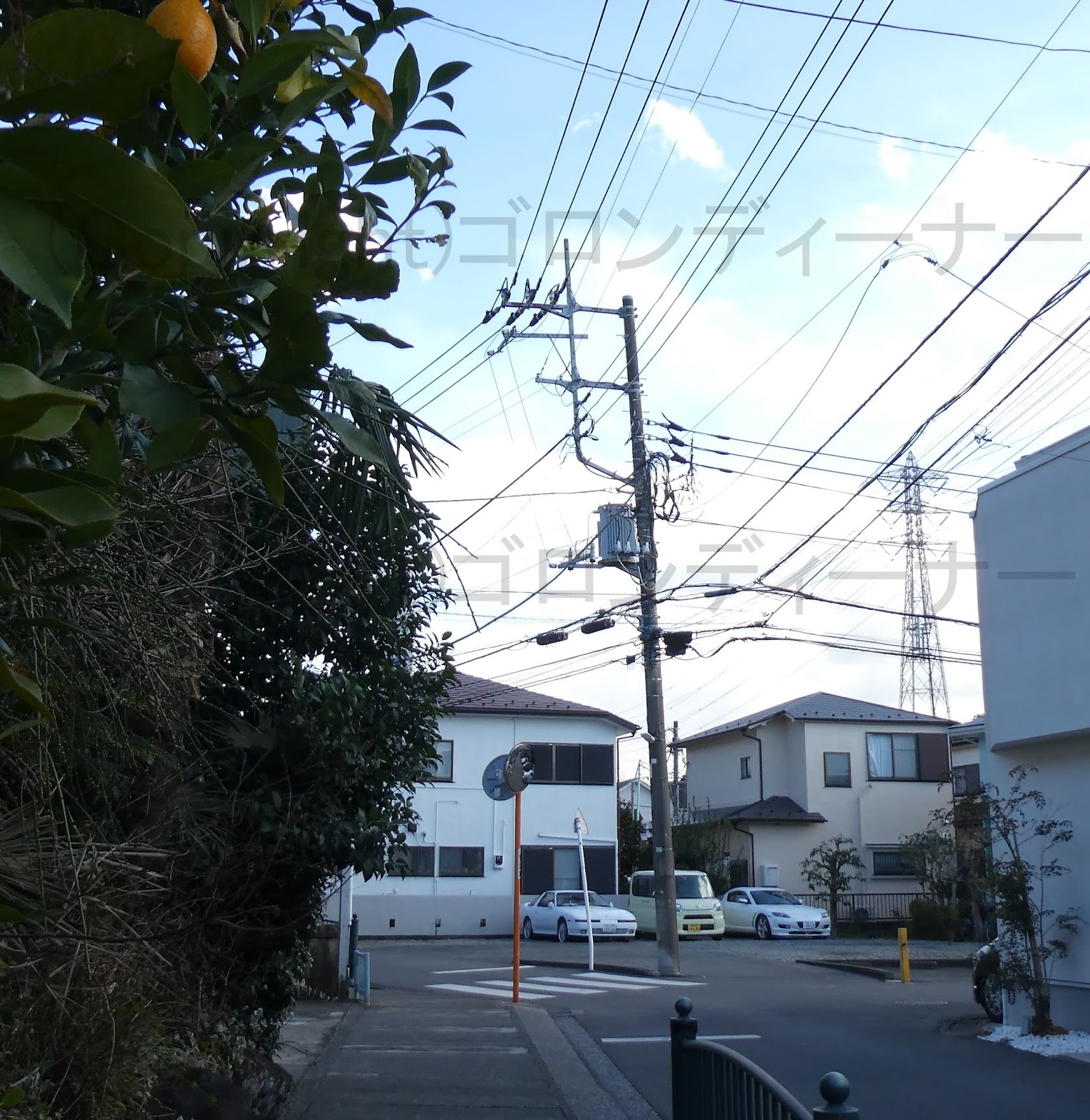

１９６２．低圧配電線の交差点



電線どうしを交差させる場合は、丸型のパーツを取り付ける場合があるが

見かけることはほとんどない。

奥にももう1つ！

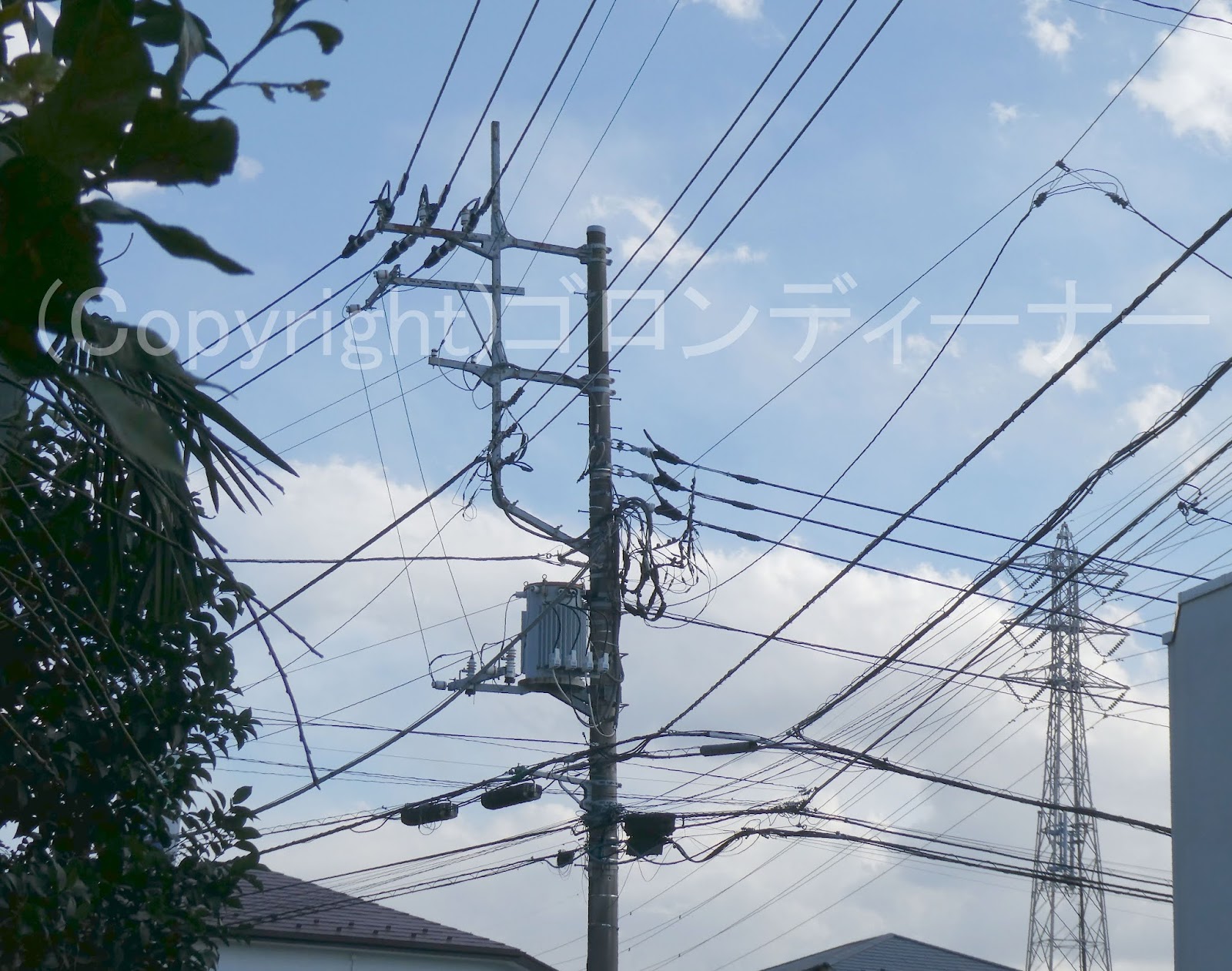

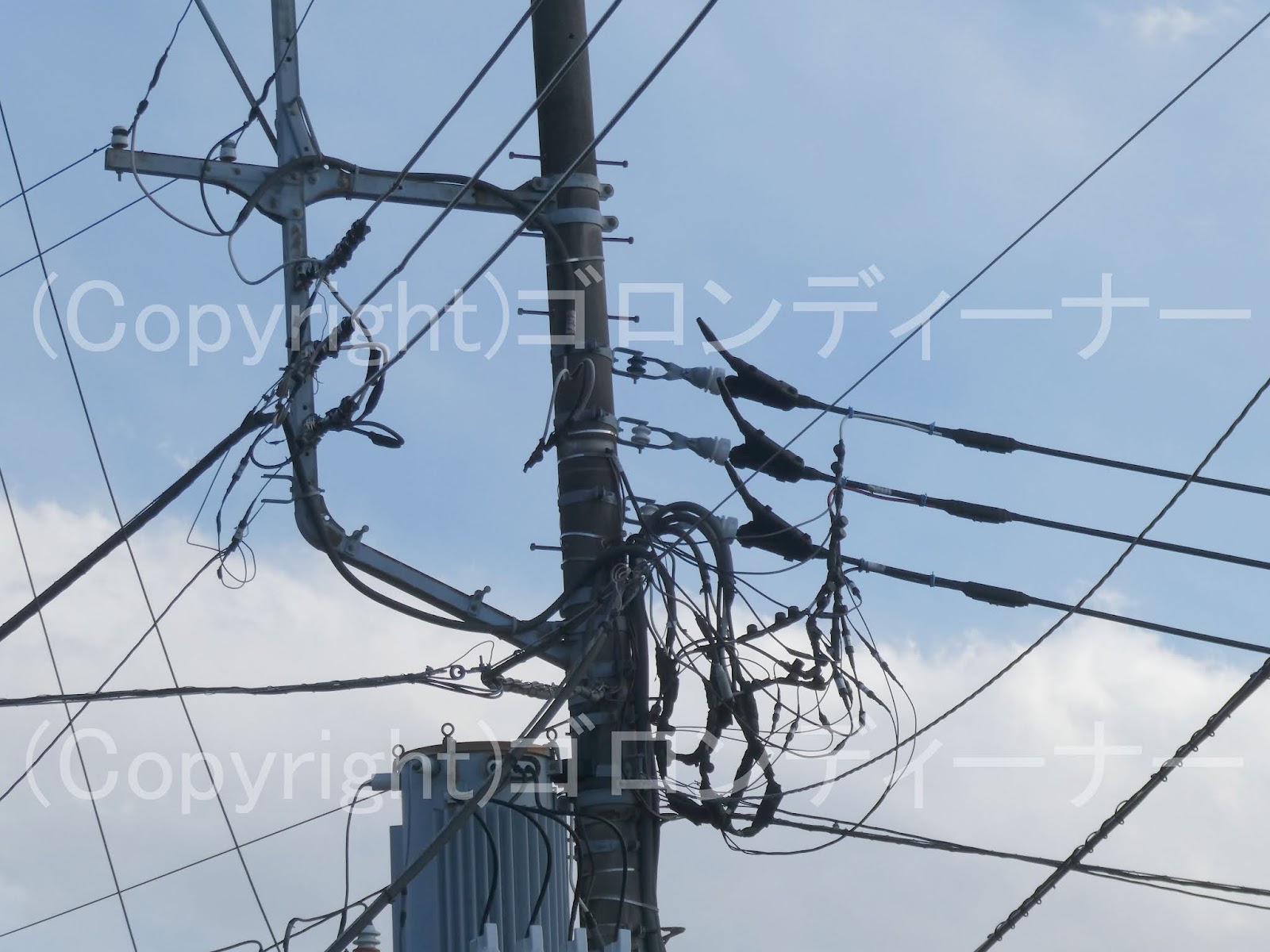

１９６１．ちょい長サイズの角型Dアームで、三相から単相へ

こちらは

ちょい長サイズのDアームで

三相3線式高圧配電線を単相2線式高圧配電線路へ切り替えていた。

反対側はこんな感じ。
