１７０６．離隔腕金で交差側の離隔腕金に架空地線を寄せる！

今回発見のものは！

交差側の離隔腕金に対して、架空地線支持の腕金を片寄せだ！

離隔腕金に取り付けられる架空地線支持の腕金が少ない中で、この手のものが発見できるのは珍しい！

臨時投稿：埼玉にも初代のＦアーム発見！

初代のＦアームというのは、現場で直接、腕金を組み立てながらＦアームに腕金を形成させていくものを示すが（この手のものは、特に地方に多い。東電管内では、専用のＦアームが登場しているが、今はそれは、離隔腕金に切り替えられた。）

今回は、東京、千葉、神奈川、それから山梨以外では発見したことのなかった、初代のＦアームを埼玉で発見した！

どうやら、埼玉はまた埼玉で、別形状をしているのが見て取れた。

年式は確認ならず。

１７０５．Ｄアームに黄色いカバー付きの避雷器！

これまた、過去の更新前の設備からの流用でこうなったのだろう。

ここでは

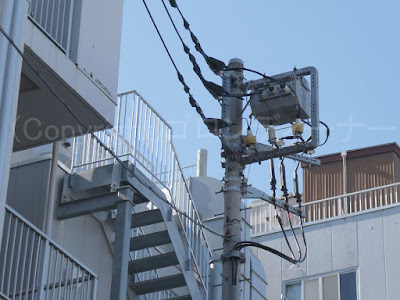

高圧の引き込み線の引き留めに、近代的な小型サイズのＤアームを、区分開閉器の取り付けた方には、普通サイズのＤアームを取り付けているのだが、気になったのは、その普通サイズのＤアームの方である。

←そこにそぐわない、黄色いカバー付きの避雷器が見つかった。
どうみてもその手の避雷器は、架空地線の支持に鳥居型などを取り付けたもので見かけるはずのものである。ｗ

１７０４．千葉にしかないと思っていた、丸型変台に直付けの縦長の金具を！今回は埼玉にて発見！！ その１

千葉にしかないと思っていたものを今回は埼玉県の北浦和駅付近で発見した！

昭和50年頃に、この手の丸型変台（変圧器の土台）が登場してからは、その変台自体に高圧カットアウトや変圧器への引き下げ線支持のがいし類を直付けしたものが普及していたようだが




←一部地域には、このような縦長の金具を丸型変台に直接取り付けて、変圧器への引き下げ線支持がいし類を取り付けていたものもあったようである。

但し、この種のものについては、千葉と、今回初発見であった埼玉以外では、見たことがない。







おまけ

こちらはその千葉県市川市の国府台5丁目地区にて、過去に撮影したものである。

2010年5月4日撮影

どうやら当時は、あまり珍しいとは思っていなかったのか、このブログには掲載していなかったようだ。

丸型変台に付属の腕金だが、やはり縦長のものを取り付けている。

１７０３．架空地線の交差の仕方がレア構成！

2020年2月23日、まだそこまで新型コロナウイルスが猛威を振るっていなかったこの日は、北浦和駅、蕨駅、与野駅付近での撮影となった。

その辺りを電柱撮影のためだけに駆け巡った。ｗｗ

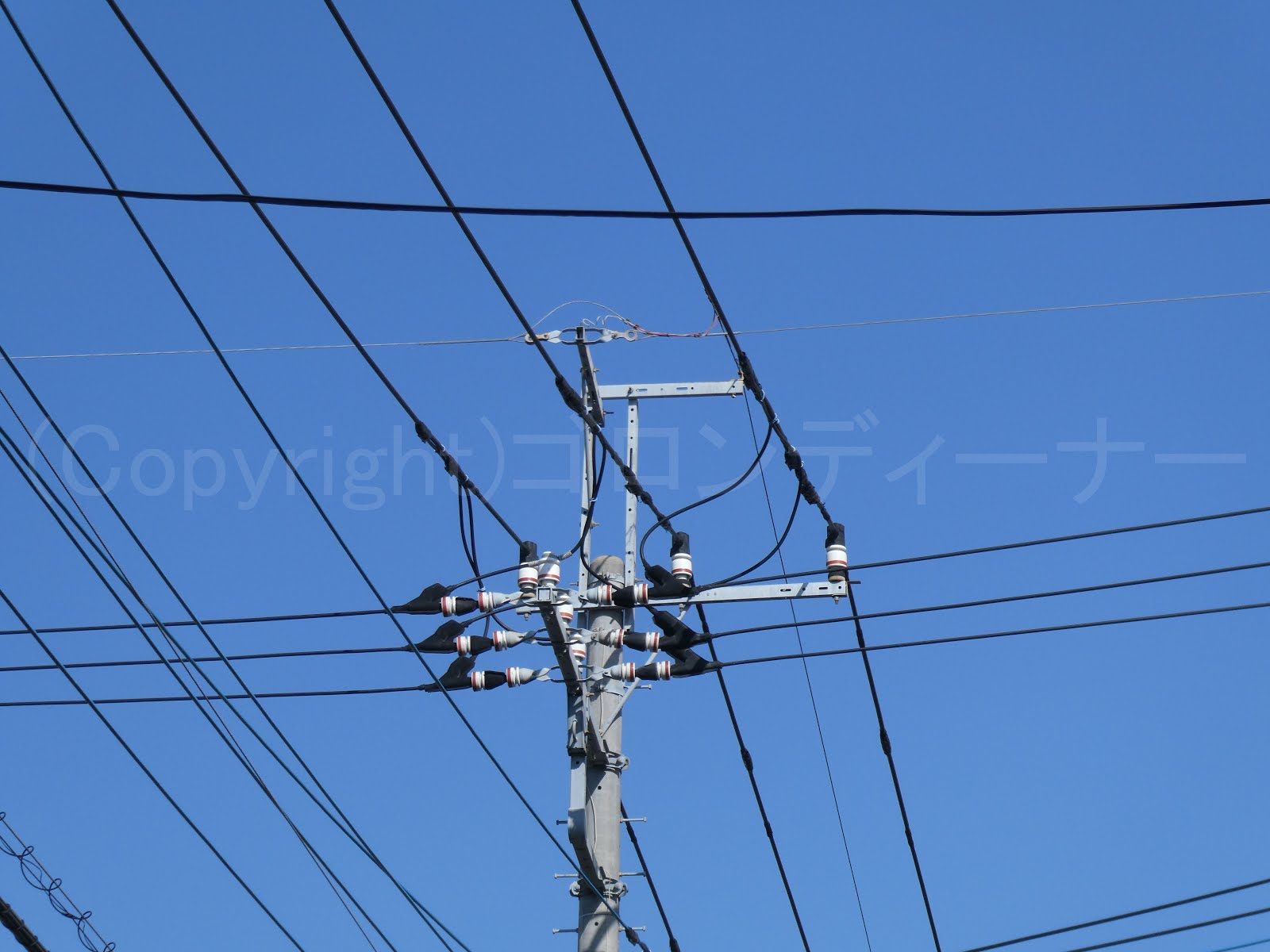

ここは

配電線の交差点であるから

鳥居型をやり出しへ改造させたのだろうが

クランプがいしを２：１に配置させたものに対して

その手のものが確認できるのは珍しい！

なお、ここでは交差側の架空地線についても、やり出しになっているようである。

高圧用腕金についてだが、下段の交差側については、離隔腕金が使われていた。
