６４３．耐張碍子がぐにゃり！

一見、ごく普通の高圧線を支持しているタイプの電柱なのですが

よく見てみたら真ん中の耐張碍子は

ぐにゃりという感じです。

さらによく見てみると両端の耐張碍子だけは何時もの普通のタイプになっています。

真ん中の耐張碍子だけ先端の黒のカバーが長いタイプです。

こちらの電柱でUターンをして先程の電柱に繋がっていました。

架空地線を支持している腕金が鳥居型になっており、さらにパンザマストを継ぎ足して古いイメージもあります。

こちらも真ん中の耐張碍子はぐにゃりという感じです。

６４２．ぐにゃりと引き下げ線

すぐ近くで家が建設中なので

その工事現場から少し離す為に変圧器は何時もとは違う向きを向いています。

又その為、変圧器への引き下げ線もぐにゃりという形になっています。

６４１．後ろでも前でも分岐

新しいタイプの電柱に多い新タイプのF型アーム付きの電柱ですが

後ろではD型腕金を使って分岐、前は水平の腕金をそのまま取り付けて分岐している珍しそうなタイプです。

６４０．５方向を支持

５本が交差する交差点のすぐそばの電柱ですが

ここまで交差しているタイプってあまり見かけないような気がします。

一番上は分岐しながらそのまま引き通し、二段目は碍子を２連続にして右方向へ、そこから３段目へと高圧線も分岐されています。

他のアングルから眺めるとこんな感じ

何か久しぶりに凄そうなタイプを眺めたような気がする。

６３９．何もなしで捻架しているタイプの電柱

捻架する時はよく腕金などを取り付けて捻架しているタイプの電柱を偶に見ることがあるのですが

こちらは何にもなしでそのまま捻架しているようでして、ジャンパー線も跳ね上がるくらいに長くなっています。

真ん中はそのまま、一番左の高圧線は一番右へ、一番右端の高圧線は一番一番左端へとなっています。

＜以前発見のGWキャップに腕金を取り付けて捻架しているタイプ＞

３５０．忙しそうな電柱

６３８．コン柱でもなく木柱でもなく珍しい鉄柱が！！

駐車場の端の辺りに・・・電力会社の電柱ではなく、構内用の電柱でコン柱でもない、そして、ちょいと珍しい木柱でもなく！！

なんと鉄柱です！

こう見えても鉄柱はこの日初めて見ます。汗

鉄柱といえばやっぱり古いようでジャンパー支持にはあの耐塩皿碍子です。

後ろの耐張碍子も黒のクランプカバーなしの古い感じの作りになっています。

ジャンパー支持の耐塩皿の製造年は１９６５年製、那須電気鉄工製のものでした。

やはり古いです。よく見てみれば真ん中のジャンパー支持は２連続です。

鉄柱があって電線が鉄柱の天辺に接触しないようにする為でしょう

よく見てみればお隣も鉄柱じゃん！

す、すげえ

こっちから眺めても個人的には見慣れない光景です。

鉄柱で真ん中は突き出ていないので、真ん中の二連続のジャンパー支持の耐塩皿碍子はそのまま横にずれずに中央に取り付けられています。

にしても高いです。

いや～凄いなぁ

お隣で鉄柱は最後でした。引き下げ線支持の碍子は頭でっかちのタイプの耐ピンになっています。

６３７．建物へそのまま引き込みます。

一見、ごく普通の建物のようにも見えたのですが

高圧線が分岐された先を見てみれば、一番右上の辺りに何かが・・・

右の中腹部には換気扇が

自分が一番注目する好きなものがありました！

高圧線がそのまま建物に引き込まれています。しかも耐張碍子を取り付けているものは腕金ではなく腕木になっており、古い感じもします。

また耐張碍子の先端の黒いクランプカバーは長いタイプになっており、よく眺めてみれば両端の耐張碍子の連結部分には黒いカバーがありません。

６３６．土台を継ぎ足し！引き下げ線もそれに合わせて伸ばします。

柱は鋼管柱になっており、高圧、低圧の支持が両方共に伸びている為、変圧器の引き下げ線もそれに合わせて伸ばさなくてはなりません。

ということでここでは土台の先にさらに腕金を継ぎ足して伸ばして。

これが珍しいです。

にしても何時もだと土台を伸ばすのではなく、突き出ている長い低圧線の腕金の上、又は下に腕金を取り付けて引き下げ線を支持しているタイプの電柱を見るのですがねｗ

何か凄いなぁ～

継ぎ足し部分はボルトで固定しているのみです。

強度は引き下げ線が引っ張ってくれているお陰様で何とか大丈夫でしょうか

６３５．まっすぐ真下！！ その１

凄いです。

３本共に一気に真下へ向けて引き下げています。 初見です。

駐車場の奥に１本、その電柱はありました。

場所がないからでしょうね、

しかし、ほぼ９０°ですよね～

引き込み側もほぼまっすぐ上に向けて耐張碍子を取り付けています。

また、耐張碍子の向きは、雨水が溜まって腐食しないようにする為に、ヒダの部分がちゃんと下を向くような形で取り付けられています。

６６０．まっすぐ真下！　その２

６３４．用途が珍しいのかも

高圧線同士交差させて終わりに立っているＦ型アーム付きの電柱なのですが

引き留め用でこの向きでこの用途で使われている光景ははじめてみます。

交差側の３：０の碍子配列のタイプが、何時もだと上の方に来ている光景を見ます。

ここでは腕金を伸ばしても交差側の高圧線まで届かないのでしょう

なのでこうなったと考えられます。

左から来ているのは全て支線のようです。

光学１０倍で撮ったらＦアームの文字まで見えてしまいました。

６３３．変圧器の並び順

珍しい３台の変圧器付き（題して３台トランス）の電柱ですが～ 変圧器の並び順が偶に発見するものとは異なっていたのでつい撮影

ここでは中腹部に２０ＫＶＡタイプの変圧器、そして、下２台は５０ＫＶＡタイプの変圧器が乗っかっていました。

何時もの並び順ですと上に２台が来て、そしてその一番下に１台の変圧器が来るので珍しいです。

組み合わせが珍しいですね、何時もだと２０ＫＶＡタイプが上に２つあって、一番下に５０ＫＶＡくらいのタイプのものが乗っかっている光景が発見した中では殆どですね

＜過去に発見の３、４台トランス！＞

１６３．ダブルダブル変圧器付きの電柱（４台の変圧器付きの電柱）！！

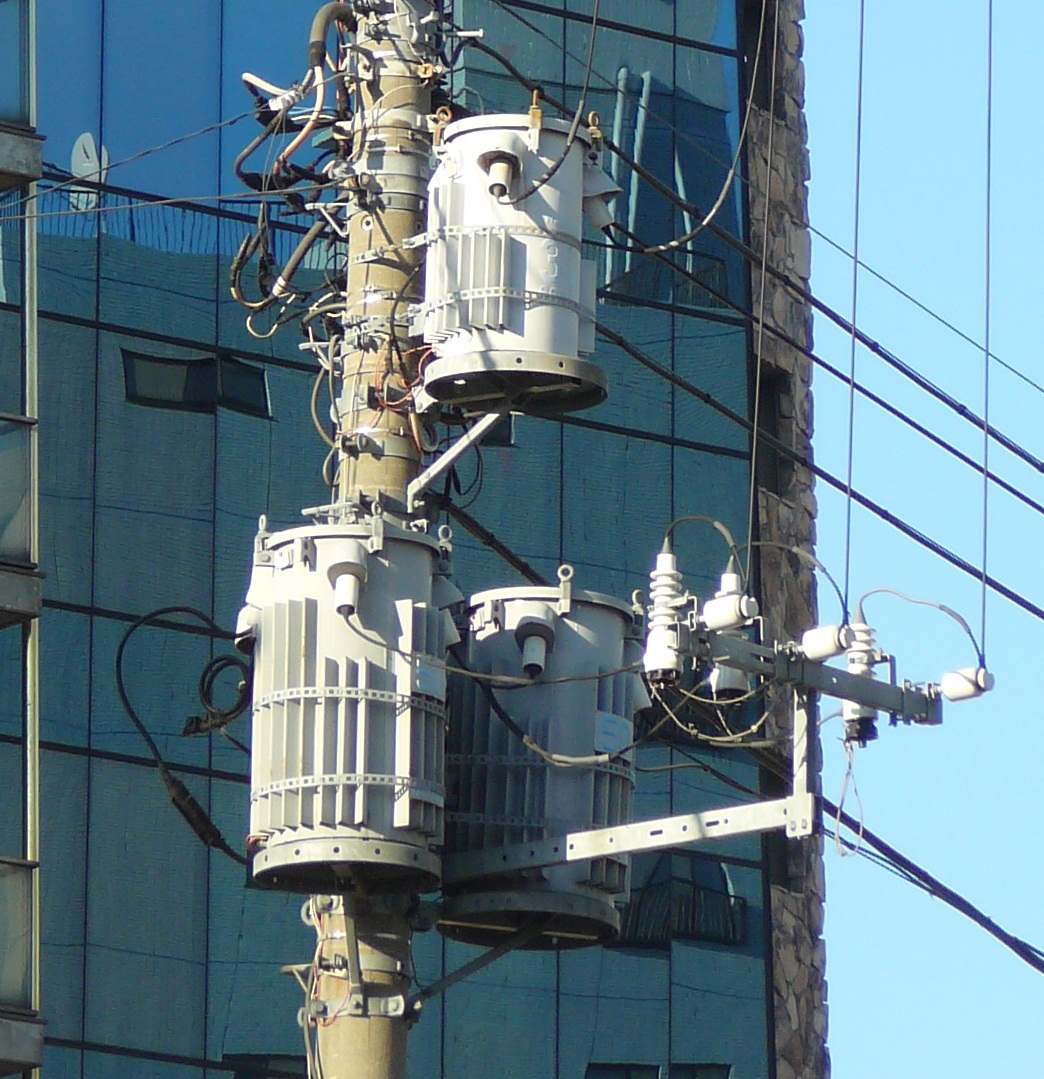

２４５．３台のトランス付きの電柱

６３２．やや狭めて！

狭い道なので

ちょっと狭めています。

何が！？

ここですここ！！

何時もだと思いっきり先の伸びたところで、高圧カットアウトと引き下げ線支持の碍子を取り付けている腕金を取り付けている場面を見ますので

よく見かけるタイプはこちらです。

７５ＫＶタイプのものを乗せているタイプの電柱ですが、カットアウトと碍子を取り付けている腕金は腕金の先端の位置に取り付けられています。

ここで言いたいのは唯、それだけです。ｗ 後は眺めて楽しみます。

良いですね～最上部で細い高圧線を支持している場面、しかも下部にはダブルのトランス付き！

ここがやっぱり好みだなぁ～茶色の昔からある電柱とこの組み合わせを眺めると古い感じがする。 変圧器の容量表示は手前側に２０ＫＶＡのタイプ、奥側には７５ＫＶＡタイプのものでした。

それにしても前の前の記事で紹介している７５ＫＶＡタイプと比較してみるとこちらはやや痩せ型です。

高圧カットアウトの製造年は１９７８年製のものでした。
