２３８２．高圧はやり出し配置だが、架空地線はやり出しならず。



東京都内では、高圧配電線がやり出し配置になっていたとしても、やり出しにならない割合が高いが、郊外では高確率でやり出しになる例が多い。

しかしこちらは、違った。

高圧配電線はやり出しとなっているが、珍しく架空地線については、やり出し配置にはなっていなかった。

また、引き通しの高圧用腕金の本数も違いあり。

上段は単一腕金でクランプがいし1つずつの引き通しだが、下段回線は抱腕金でクランプがいしは2つずつ取り付けての引き通し！

1本に対し10枚も撮影ｗ

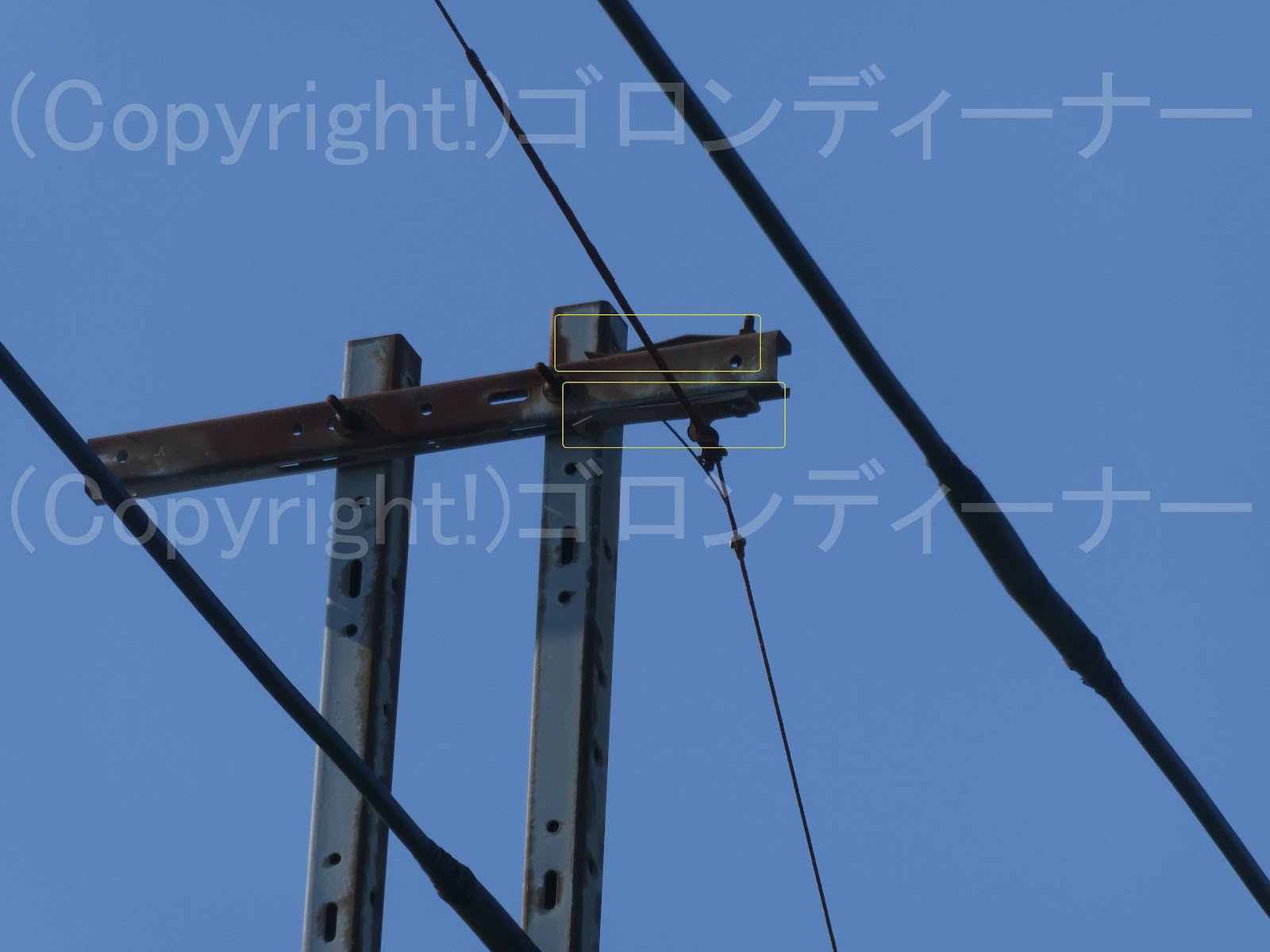

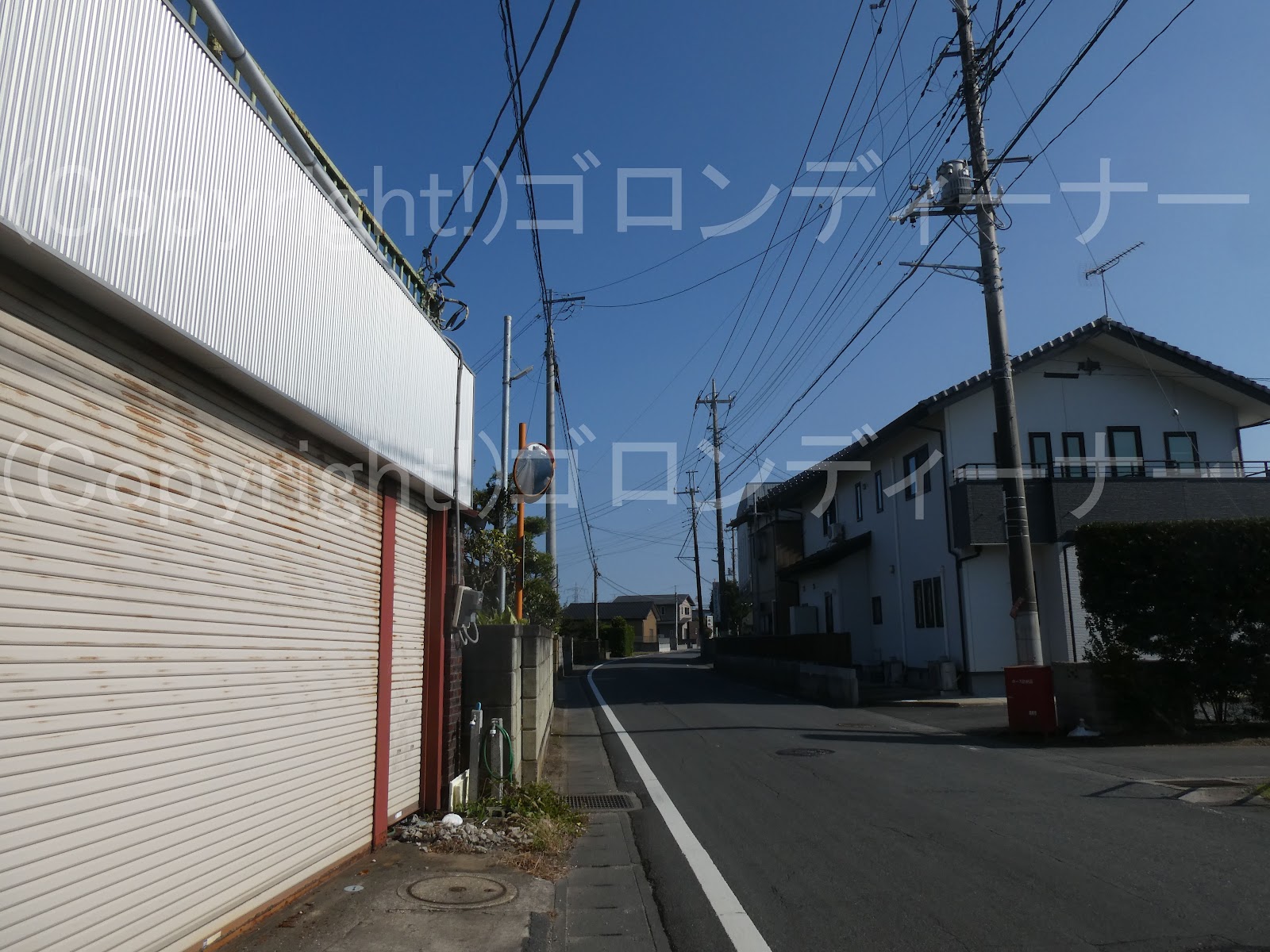

２３８１．1800mm腕金による鳥居型ならずと、背後が突き出た、やり出しの架空地線引き通しの腕金！

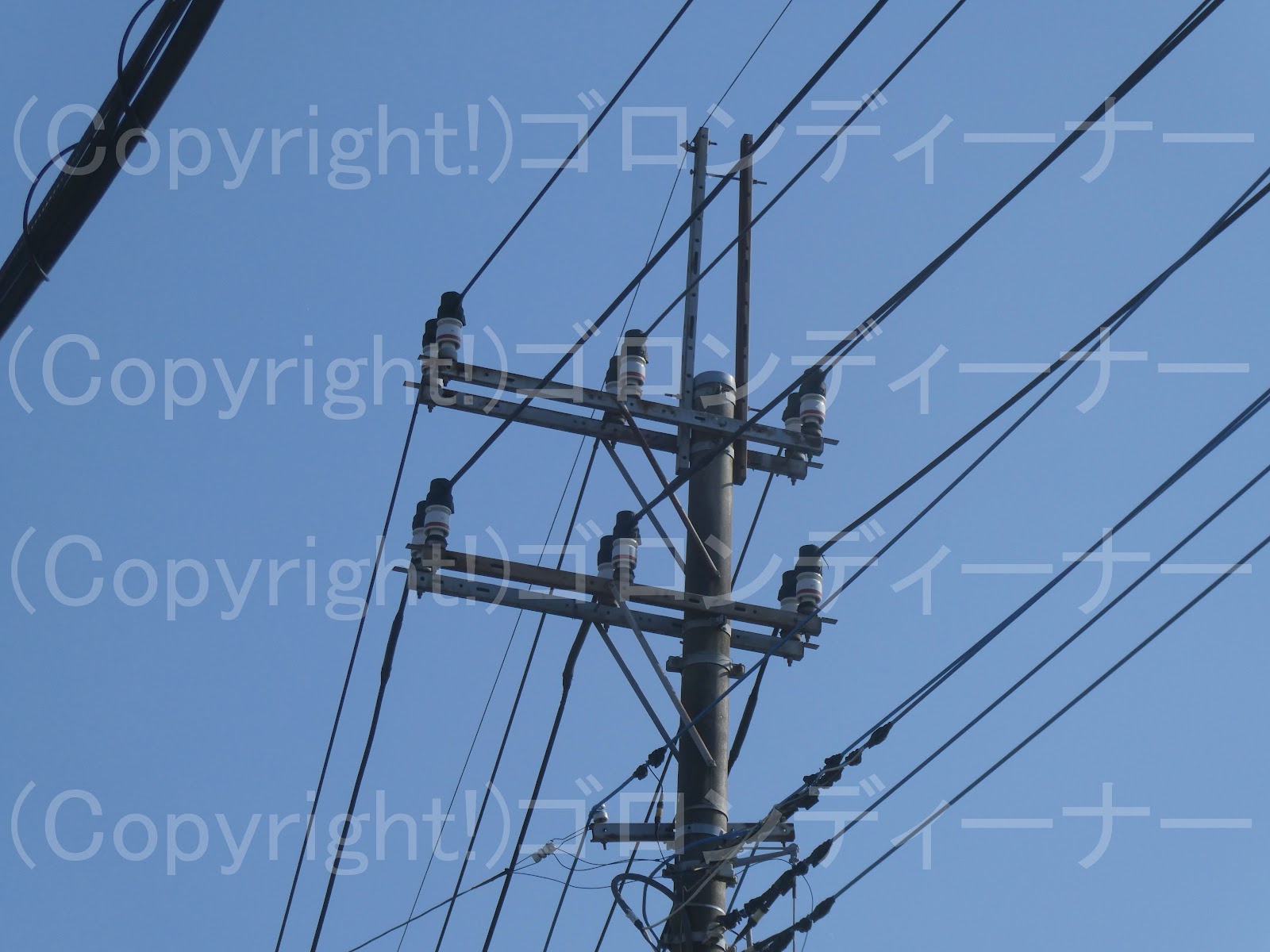

ここでは、高圧用腕金は抱腕金で、クランプがいしを2つずつ並べた旧式が並ぶが

架空地線の支持も古くて、腕金による支持が目立った。

うち1つは、1800ｍｍの長い腕金を使用したものによる鳥居型ならずで

もう一方は、高圧配電線の配列にあわせてやり出し改造版の単一腕金となるが、ここは横棒の後ろだ。

少しはみ出ていた。

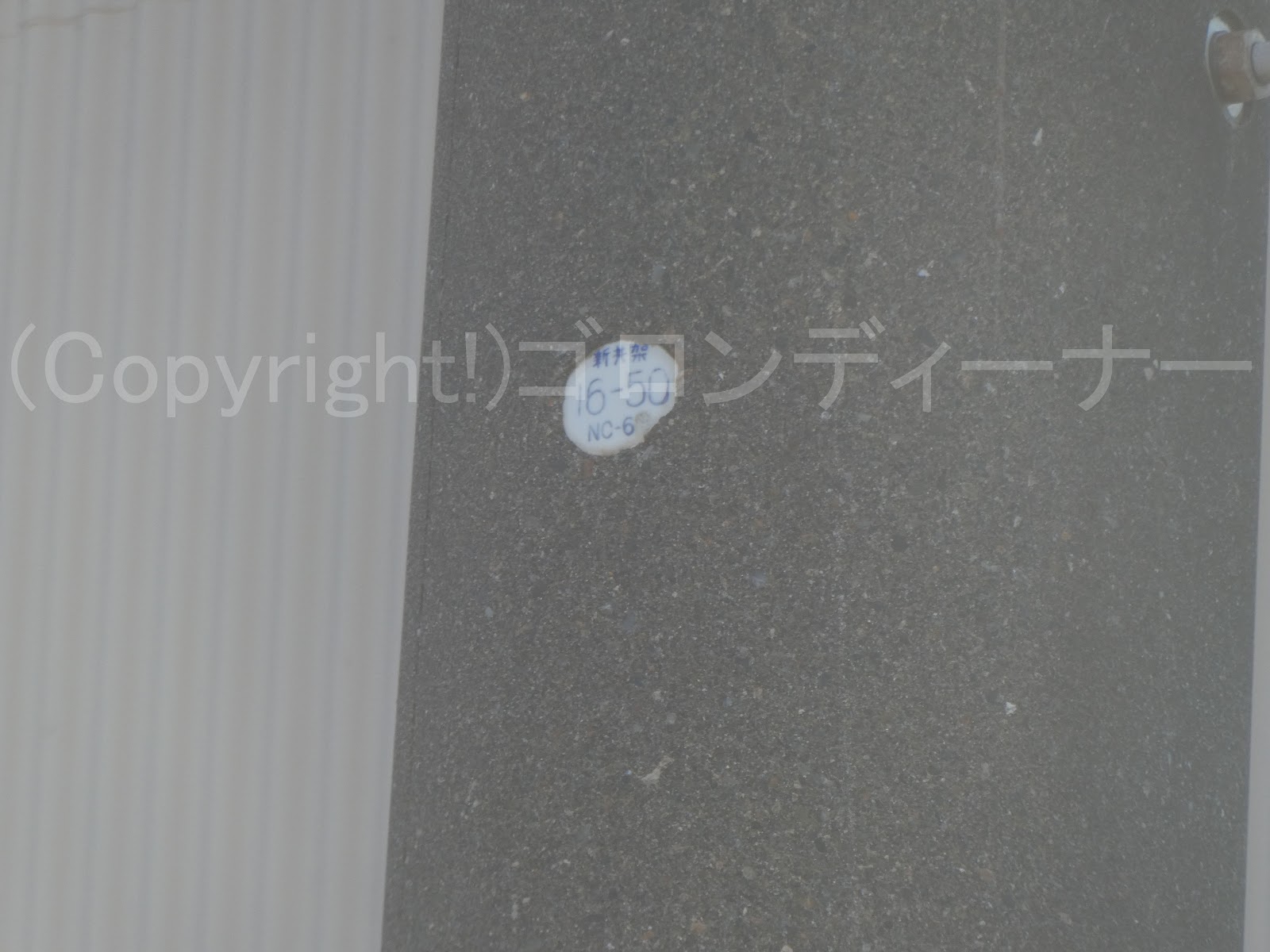

年式は昭和47年

1972年か

だろうね！この形ｗ

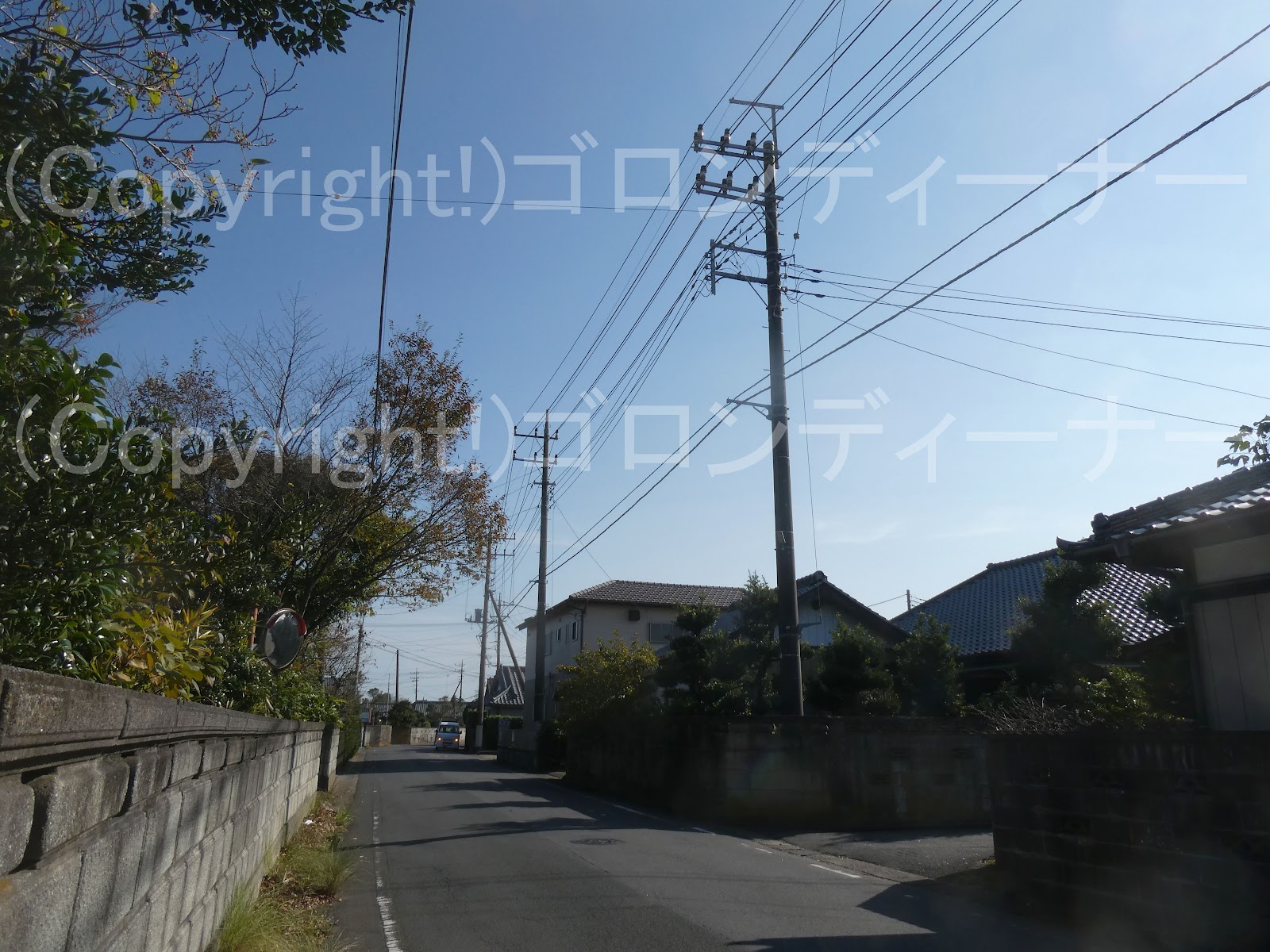

２３８０．上下で左右逆向き配置

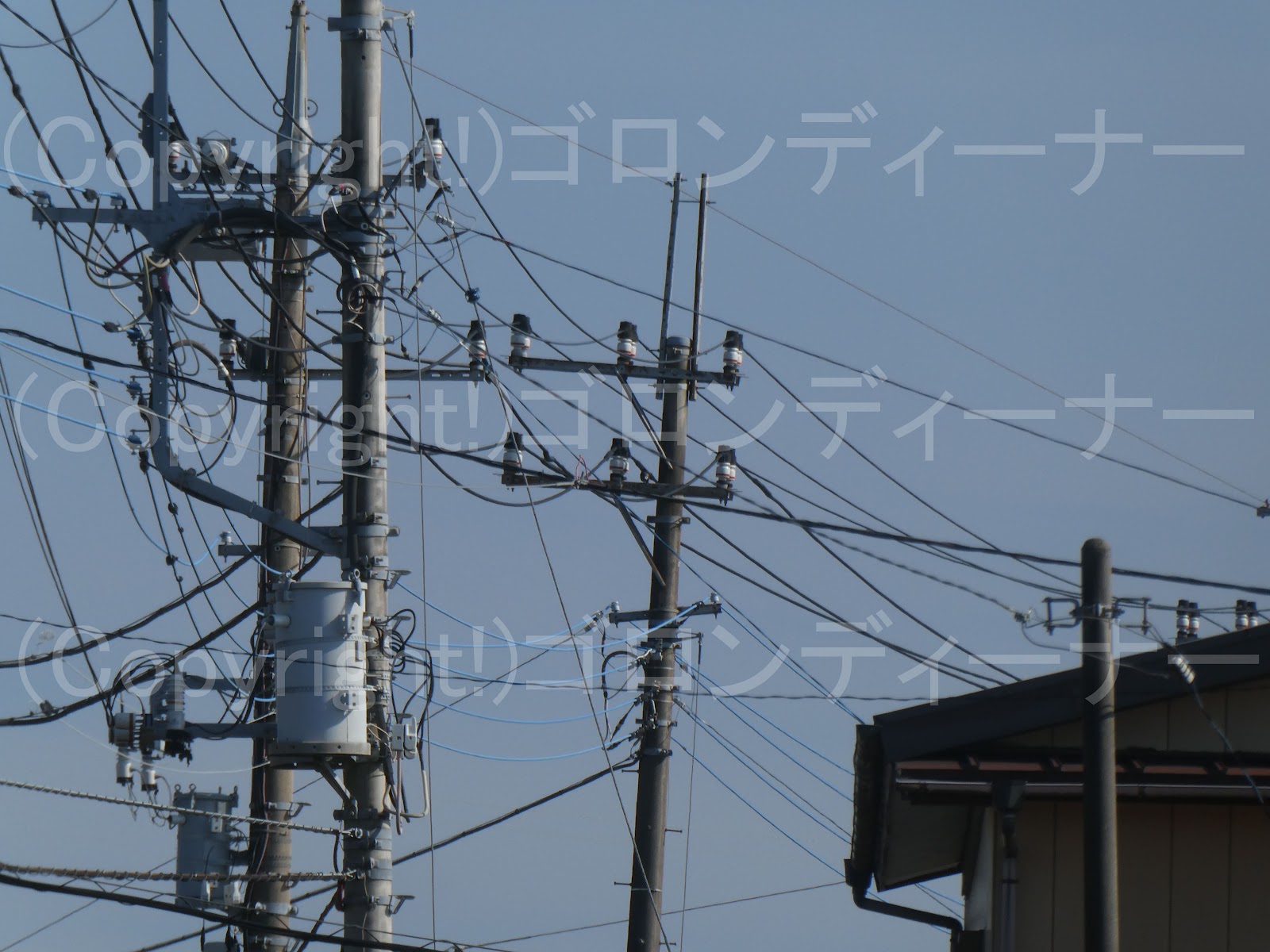

2回線間に連絡用開閉器を施設したものとなるが

ここでは珍しく

上下で2回線左右逆向きとなっていた。

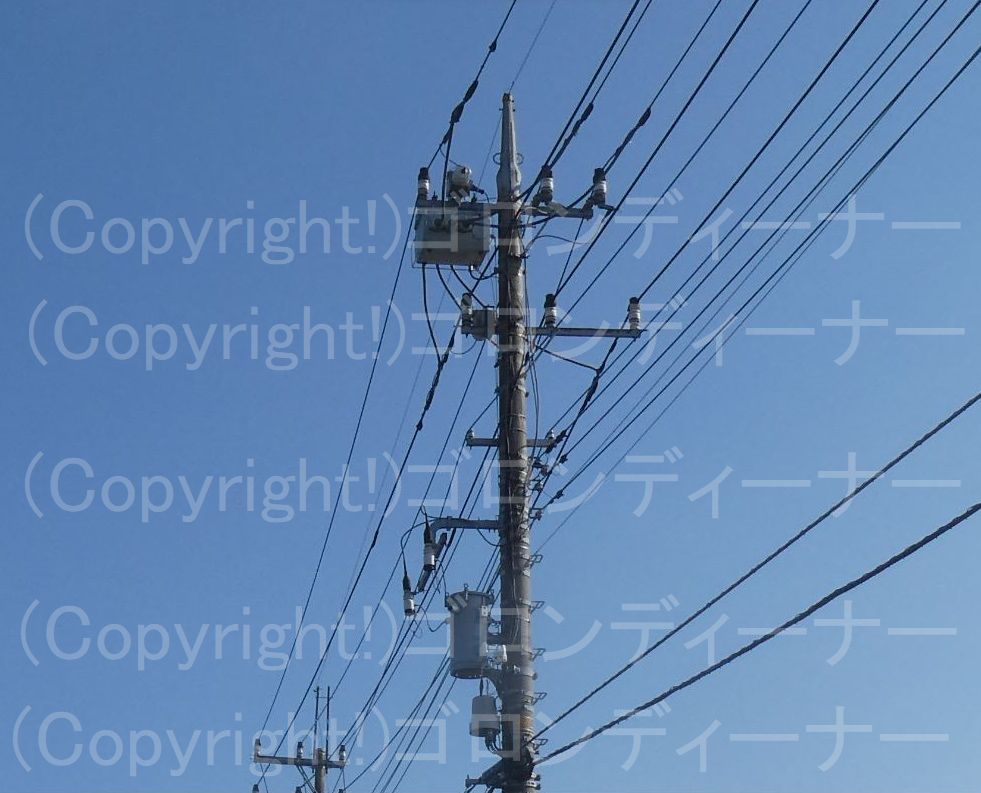

高圧結合器は1台、下段の逆向き配置の基本形にあり。

また、変圧器への高圧引き下げ線には、スリップオンがいしを使用し、一度ケーブルにしてからトランスへ引き下げていた。

そのトランスの用途は、自動開閉器の子局の電源用である。

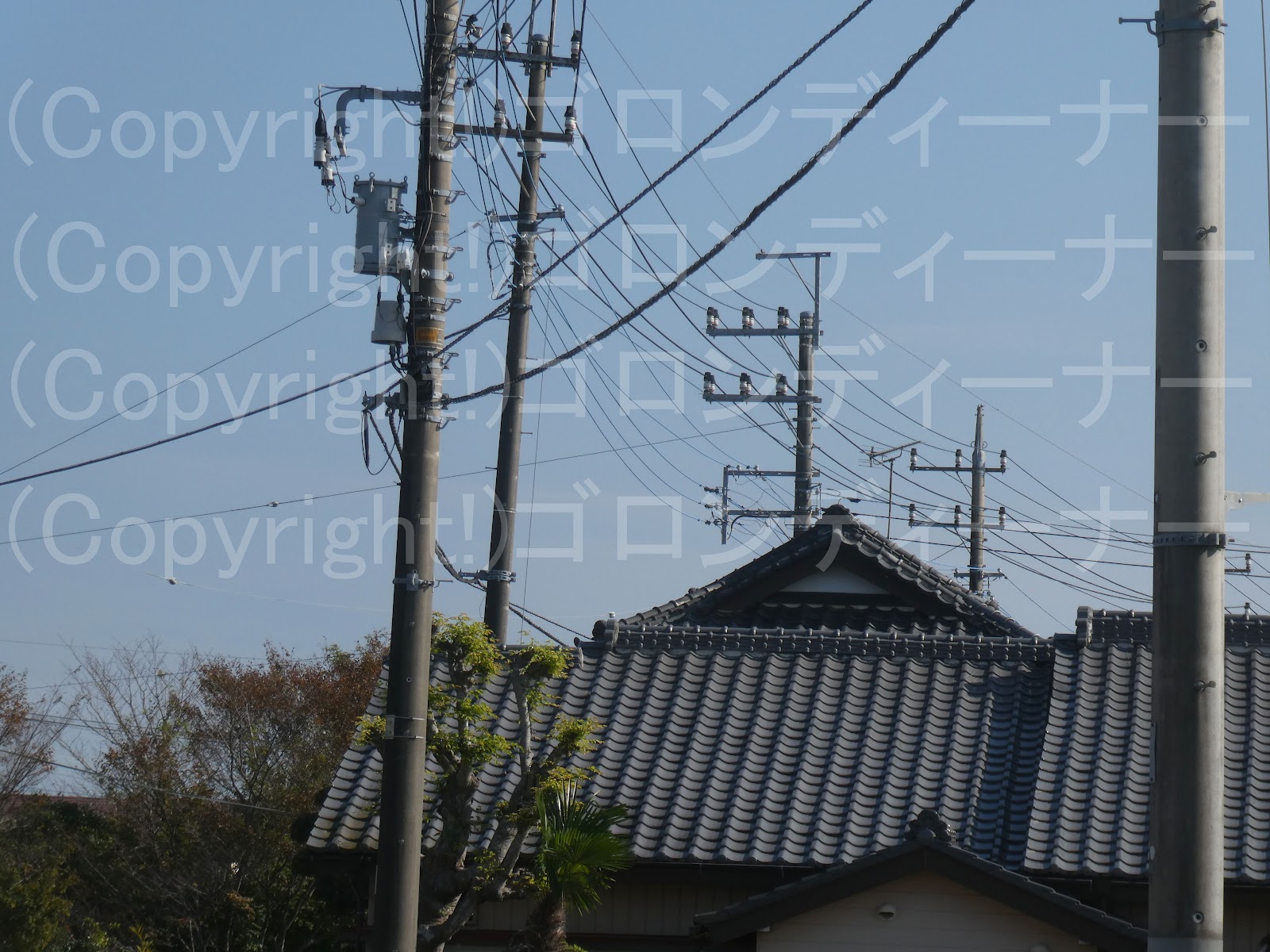

２３７９．架空地線の引き通し位置が珍しい鳥居型



架空地線支持が鳥居型で

この位置で架空地線を引き通したものはほとんど見かけない。

下吊である。

鳥居型の長さについては、1800mm腕金だな。

年式は不明。

反対側～

後ここは元は、架空地線ごと高圧を分岐していたようにも思えた。

今はそこは三相3線式の低圧動力線と単相3線式の低圧電灯線のみを分岐している。

架空地線の分岐で使用していたであろう、2枚のストラップも確認できた。

２３７８．抱トンボ腕金



ここでは珍しく！

高圧配電線が建物側を向いているためか！

補強の意味合いで水平のトンボ腕金を抱腕金にしたのだろうか

こちらにクランプがいしを2つずつ取り付けて高圧配電線の引き通しもできそうだが、それだとカーブがきつくなるため、建物側としたようだ。

これについては、旧式でよくあった例だった。

今はそんなにないかなぁ

ちなみに次にあったこちらについては、トンボ腕金は単一腕金であった。

ここは高圧用腕金が抱腕金で両引き留めとなったため、トンボ腕金の方はそうしたのだろうか

反対側～ｗ

変圧器は単相3線式の電灯用だ。
