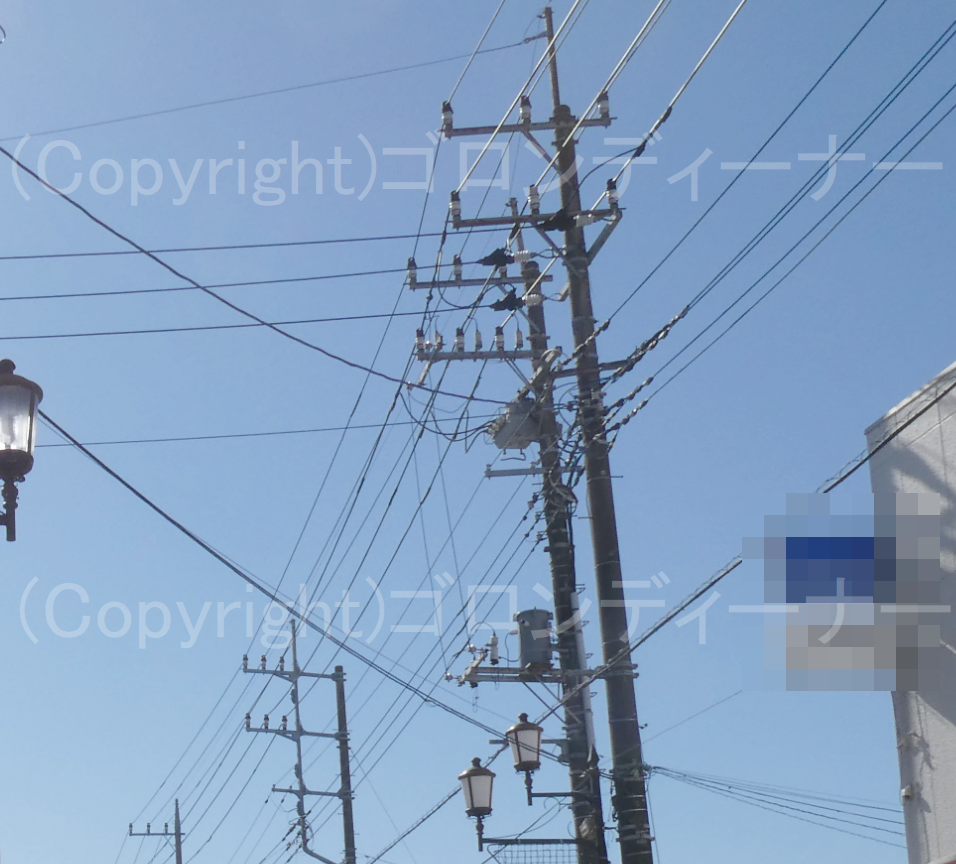

１９７６．近すぎた引き込み線

 Fアームを使って、2回線のうち、下段回線から高圧引き込み線を分岐しているものとなっているが

ここは近すぎたためか、高圧耐張がいしは一切使わずに高圧引き込み線を分岐しているのが見て取れた。

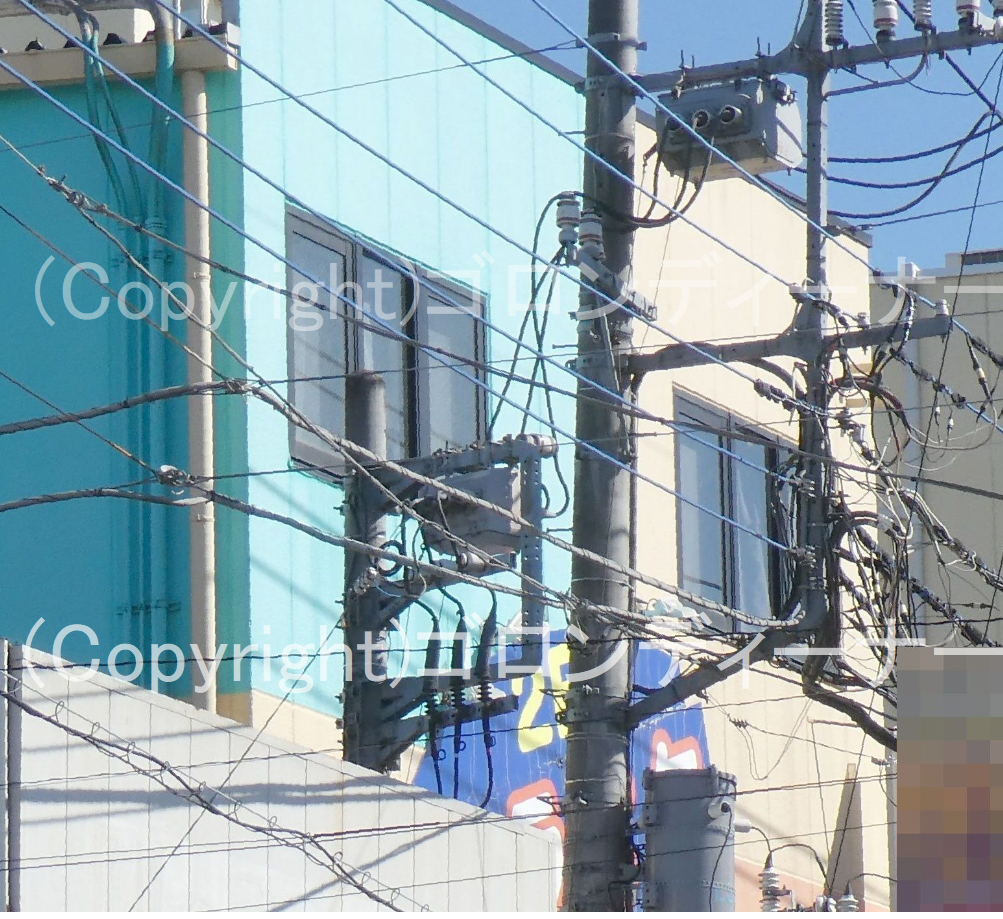

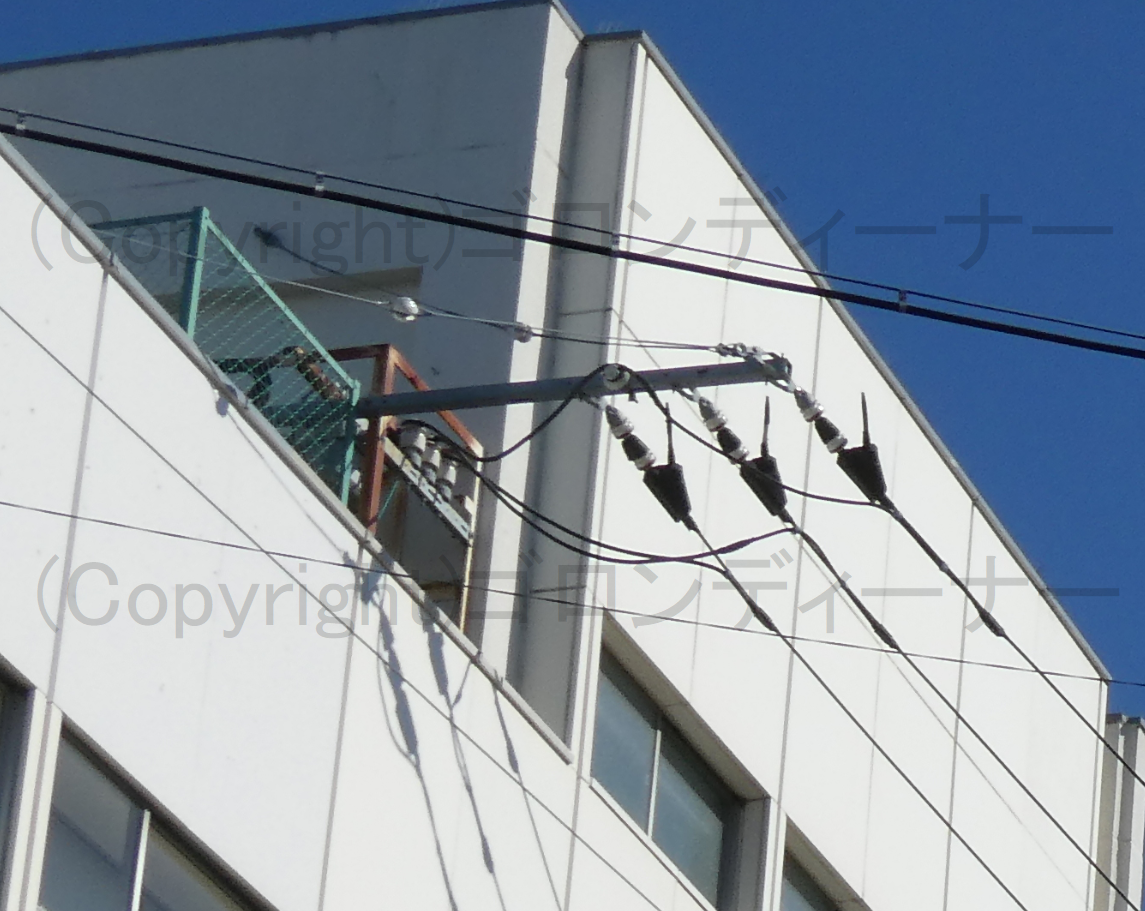

１９７５．建物の屋上で直引き込み

建物の敷地内に高圧引き込み柱を建てられない場合（特に比較的古いもの）は

建物の屋上に引き込み線を引き留めスペースを作ることがある。

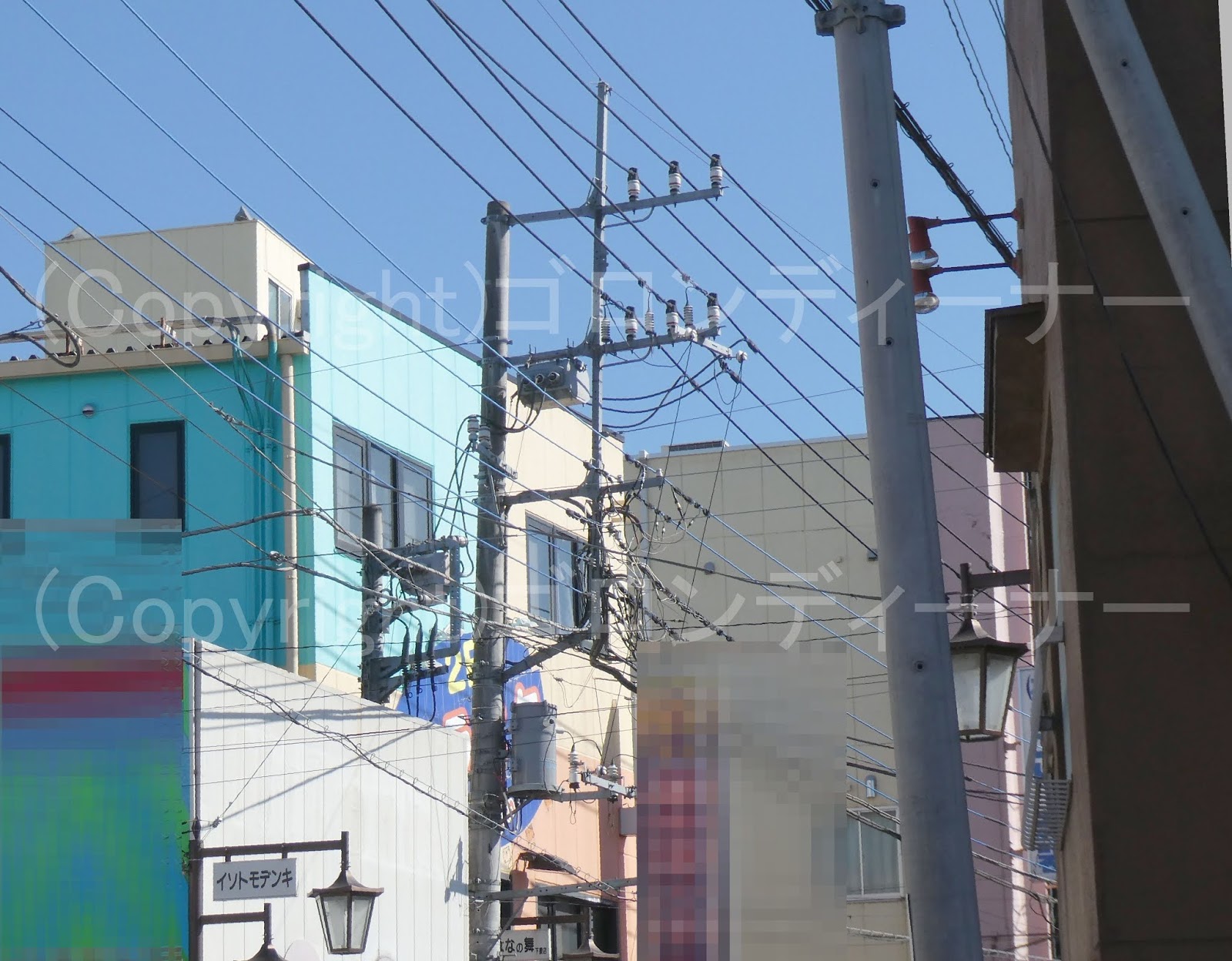

１９７４．上部に空間の空いたFアーム(以前は頭上引き留めのFアーム)

頭上引き留めというと、以前は電源側、負荷側を意図していたような分岐を思い起こすが

ここはこの感じだと、以前は高圧が2回線あったようなこともうかがえた。

頭上引き留めの腕金については、現在電線を支持していない高圧用腕金のすぐ下にあったらしいが、今は撤去されていた。

１９７３．引き込み区分開閉器で、負荷側はケーブルヘッドなしで直接ケーブル

 この日は、関東常総鉄道の下妻駅付近に激レアがあるとのことで、早速行ってみた。

アニメで町興しが行われているらしく、早速行きの快速で面白いのに乗れた。

心細い私に勇気をくれてありがとうw

へえ、ここからTXの北千住、秋葉原まで1枚の切符で行けちゃうのね

到着～

ここまでは初めて乗ったし、初めて来た。

駅前では早速、架空地線の支持に長い1800mmの腕金を使用した引き通しも目立つが！

まずはこれだ！

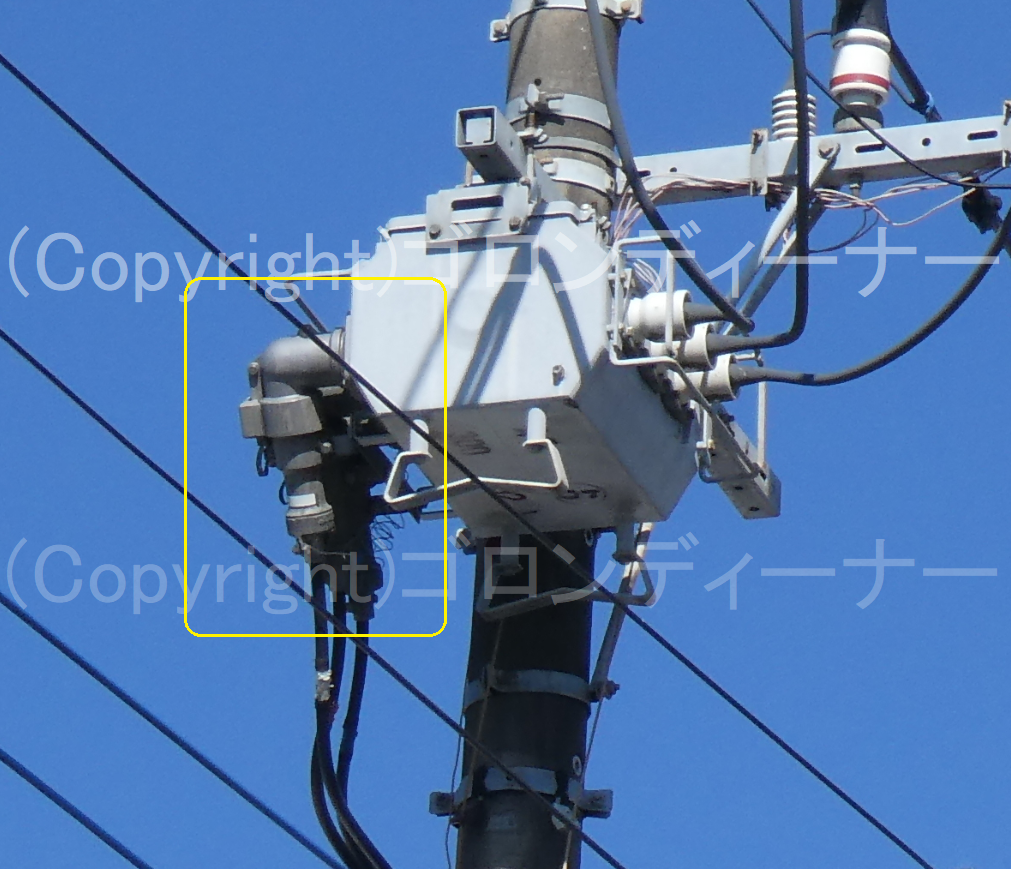

ここでは区分開閉器を挟んで高圧引き込み線を分岐しているようなのだが

珍しく負荷側については、直接CVTケーブル用の端子が開閉器に繋がっているようだった。

ここでは負荷側が建物側を向いているから、通常通り、ケーブルヘッドの取り付けができなくなってしまったようだ。

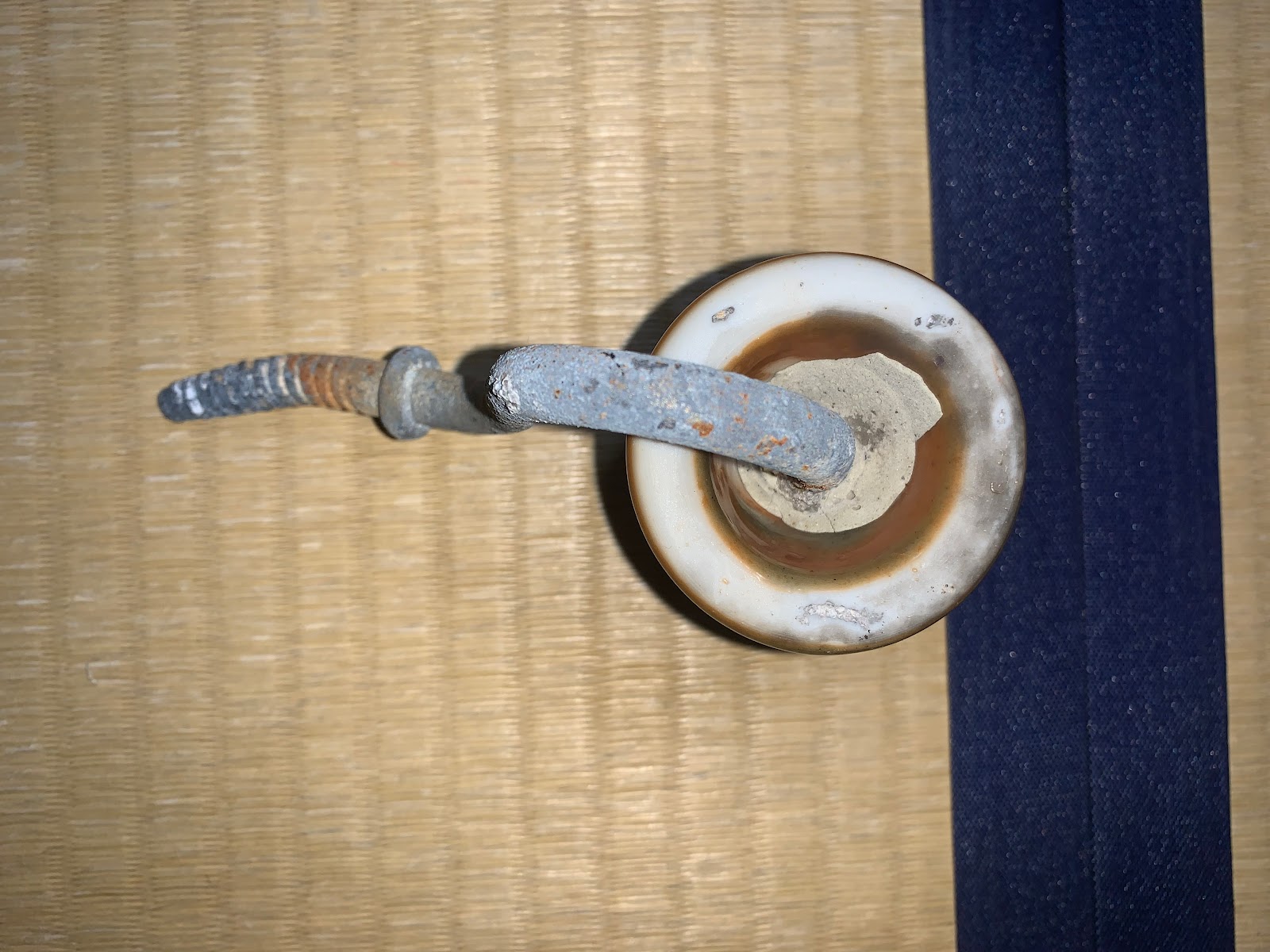

コレクション投稿：茶色の低圧曲がりねじ込みがいし



中部電力管内では、200Vの動力線の引き通しには、非接地側電線の支持に関しては、茶色の低圧ピンがいしを使用している。

こちらはそれの曲がりねじ込みがいし仕様となる。

（※現在は木製電柱廃止のため、普及していない。）

曲ねじ込みがいしについては、木製電柱に直接ねじ込みをして使用していた。

磁器とボルトの接着部はこんな感じ。
