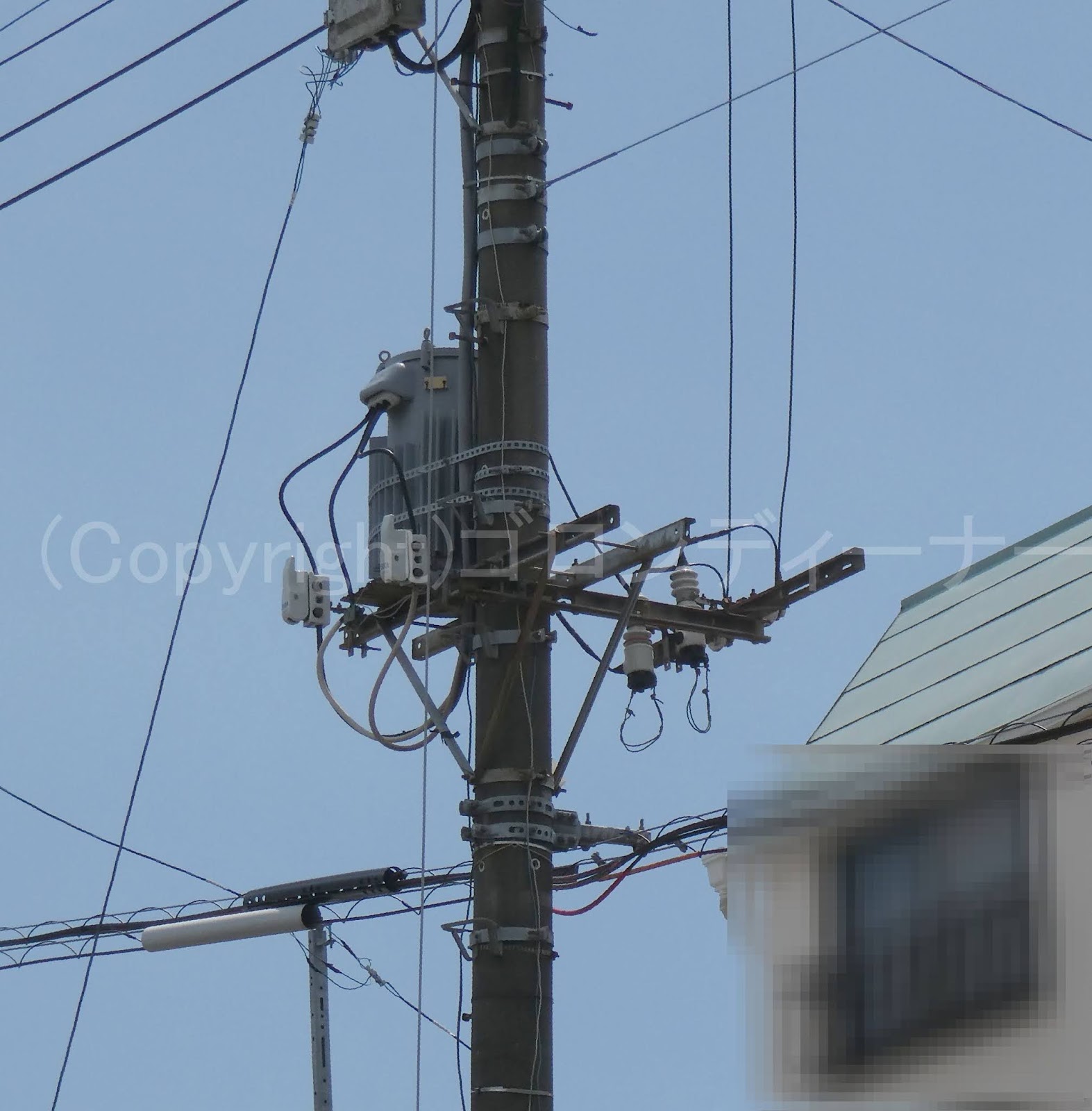

１８００．変わった位置に低圧引き込み箱

基本的に低圧引き込み箱は、低圧配電線のすぐ下の辺りに設置されることが多いが

ここでは一風変わった位置にそれを取り付けたものを発見した。

初めて見かけた。

ここでは何本か並んでいた。

こちらも高圧のすぐ下あたりに低圧引き込み箱があるが、低圧配電線に重なるようにして取り付けられている一面もある。

こちらは2011年9月12日・東京都杉並区で撮影

ちなみに基本の取り付け方はこんな感じだ。

１７９９．開閉器、建物側を向く

 ここは配電線が角度を振っていて、さらに支柱もあってバランス維持のためか

ここでは珍しく、開閉器が建物側を向いていた。

おまけ

１７９８．Fアームで開閉器別付け

こちらは、前のページで紹介しているタイプの次で発見！

Fアーム装柱になるが、珍しくここでは、開閉器は別の腕金によって別付けされていた。

(高圧と低圧の支持にFアームを使って開閉器を取り付ける場合は、Fアームの内部に開閉器を取り付けることが多い。)

それにしても、左上の方にある使われていない高圧ピンがいしは一体

ここでは謎あり配電柱が続いていた。

１７９７．片方だけ変圧器なし

これは2台の変圧器を配置できる設計であるが

変圧器は1台あるのみだ。

元々2台あった動力用トランスを電灯用トランスに更新して、こうなったといえそうか

１７９６．めっちゃ背の高い電柱w継ぎ足してさらにその上部を継ぎ足す！

じ～んせい、100まで・・・

この紋所が目に入らぬか！

昔はよく時代劇やってたよね～

この日の撮影は水戸駅付近となった。

水戸東照宮の入り口付近には

パンザーマストと腕金を継ぎ足して、高さを目一杯上げているものがある。

それにしてもこの継ぎ足しようは初めて見かけた。

おまけに高圧配電線の引き通し箇所の腕金も2本並んでいる。がいし２連ならずである。

元は10号中実がいし２連による引き通しだった感じだろうか？

どうやらアーケードを超えるがために、嵩上げしたようだ。

なお、高圧配電線については、階段を上がった箇所まで続いていた。

でなければ、嵩上げせんだろうに

とりあえずこちらの嵩上げされた箇所のコン柱本体の製造年は

1961年を示していた。

大分古い。

しかし上部設備はそこまで錆びていないから、後に取り換えた感じだろう。

階段の上では、3本立ち並んでいた。
